AUTOMATYCZNY TUNER ATU-130 1.8-50MHz 200W

Функція:

1. АНТЕННИЙ ТЮНЕР: мініатюрний автоматичний короткохвильовий антенний тюнер без підтримки лінії керування, підходить для більшості радіостанцій.

2. ЧУДОВІ ЧАСТИНИ: використовується високовольтний конденсатор SMD 1000 В каналу C, вдосконалена мікросхема PIC і роз’єм UHF для забезпечення стабільної роботи.

3. ХОРОША ПРОДУКТИВНІСТЬ: більша ємність, більше магнітне кільце, товщий діаметр дроту, більша навантажувальна здатність, загальна індуктивність 12,4 uh.

4. АЛЮМІНІЄВИЙ СПЛАВ: Корпус тюнера антени виготовлено з алюмінієвого сплаву, має малу вагу, швидке розсіювання тепла та стійкість до корозії.

5. КОМПАКТНІ РОЗМІРИ: автоматичний антенний тюнер має компактну структуру, зручне підключення, портативний дизайн підходить для використання вдома або в автомобілі.

. АВТОМАТИЧНИЙ ТЮНЕР ATU-130 1,8-50 МГц 200 Вт

. АВТОМАТИЧНИЙ ТЮНЕР ATU-130 1,8-50 МГц 200 Вт

Специфікація:

Тип елемента: автоматичний антенний тюнер

Модель: ATU-130

Матеріал: алюмінієвий сплав

Діапазон напруги живлення: 10-15 В постійного струму (+ посередині)

Максимальне споживання струму: 500 мА

Максимальна робоча потужність: 150 Вт

Почати налаштування Мінімальна потужність: 5 Вт

p>

Мінімальна вимірювана потужність: 0,1 Вт

Точність вимірювання до 10 Вт Потужність: 0,1 Вт

Точність вимірювання понад 10 Вт Потужність: 1 Вт

Максимальна індуктивність: 8,53 мкГн

Мінімальна індуктивність: 0,05 мкГн. функція вимірювача стоячої хвилі вимірювача потужності (відповідно до BYPASS, простий режим, одна горизонтальна лінія в центрі екрана, тестове значення є приблизним, а точність нижча, ніж у професійного вимірювача високої точності, для довідки).

PIC18F2520, MCU (швидший).

Автоматичний тюнер короткохвильової антени

У 3-му виданні використовується конструкція з 4 великих котушок магнітної індукції, які генерують менше тепла, ніж оригінальна версія.

Використовуються реле HF32, 10A, HF33, 5A.

Використовується порцеляновий конденсатор високої напруги.

Максимальне вимірюване значення становить SSB 275 Вт. Рекомендується, щоб SSB не перевищувала 200 Вт протягом тривалого часу.

Для інших безперервних режимів потужність не повинна перевищувати 100 Вт (FT8, CW, FM, коли відхилення стоячої хвилі велике перед налаштуванням, будь ласка, відповідно зменшіть потужність, і рекомендується використовувати 10-хвилинний інтервал протягом 5 хвилин).

Розмір: приблизно 38 x 88 x 155 мм / 1,5 x 3,5 x 6,1 дюйма (без виступаючих частин)< /. p>

Вага: приблизно 0,5 кг / 17,6 унцій (портативний, придатний для транспортного засобу, внутрішнього та зовнішнього монтажу тощо)

1,8–50 МГц (особливо залежить від довжини антени та девіації стояча хвиля).

Діапазон імпедансу налаштування: 5Ω-1,2KΩ

Застосування: можна використовувати для довгих ліній (рекомендовано), GP (рекомендовано), інвертованого V, біполярного, кінцевого -fed та інші антени для регулювання стоячої хвилі та відповідності імпедансу короткохвильової машини.

. АВТОМАТИЧНИЙ ТЮНЕР ATU-130 1,8-50 МГц 200 Вт

. АВТОМАТИЧНИЙ ТЮНЕР ATU-130 1,8-50 МГц 200 Вт

Список пакетів:

1 x антенний тюнер 1 x кабель

1 x аксесуари

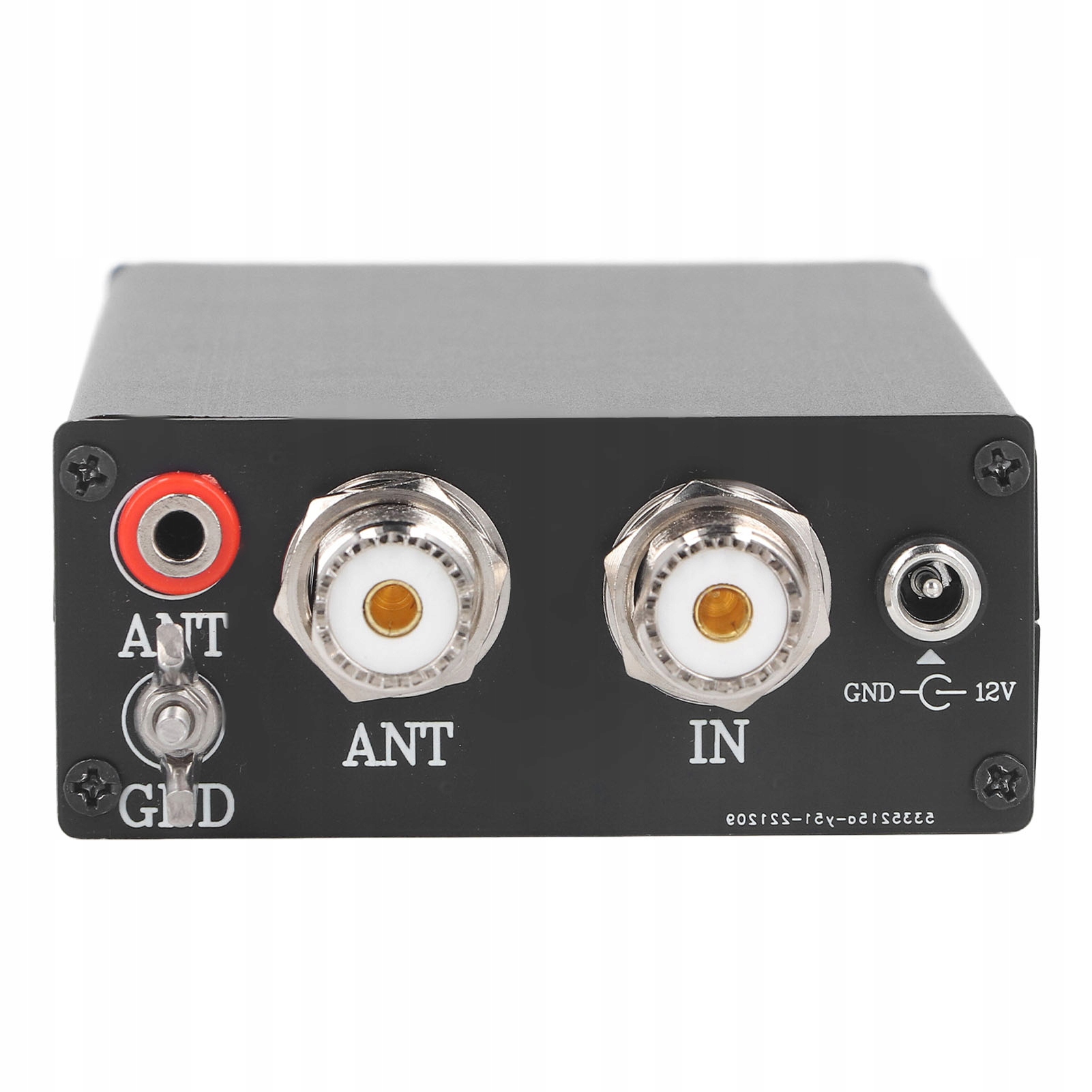

1. Під’єднайте кабель живлення 11–14 В постійного струму.2. Підключіть рацію до лінії IN RF автоматичного антенного тюнера.3. Підключіть дріт заземлення.4. Антена підключається до антенної антени (гніздо M або високошвидкісне гніздо), AM, FM, CW, низька потужність 5-15 Вт і може бути налаштована (в межах діапазону swr1,5) для використання високої потужності.5 . Якщо вам потрібно зробити це вручну, ви можете натиснути auto, і крапка посередині LC-екрана зникне, що означає ручний режим. Натисніть знову, щоб увійти в автоматичний режим.6. В особливих випадках натисніть tune для скидання та LC для скидання.
