Дизайн цієї серії інструментів відповідає пункту IEC1010 (стандарт безпеки, оголошений Міжнародною електротехнічною комісією). Перед тим, як використовувати, прочитайте запобіжні заходи.

1. При вимірюванні напруги не введіть граничну напругу, що перевищує ефективне значення постійного струму 1000 В або змінного струму;

2. Напруга нижче 36 В - це безпечна напруга;

3. Змінюючи функцію та діапазон, вимірювальні кабелі повинні залишати точку вимірювання;

4. Виберіть правильну функцію та діапазон, слідкуйте за неправильними діями. Хоча ця серія інструментів має повну захисну функцію, з міркувань безпеки слід приділяти більше уваги;

6. Символ безпеки вказує на те, що "" має небезпечну напругу ", заземлений, а" "подвійна утеплена.

"" Оператор повинен прочитати посібник користувача "," символ низької напруги ".

• Натисніть цю кнопку понад 2 секунди, щоб увімкнути або вимкнути лічильник.

  Особливості:

  • Режим дисплея: РК -дисплей; "OL"; (довжина × ширина × висота);

    Функції:

    • ACV
    • DCA
    • AC
    • Тест на опір/безперервність/Світлодіод
    • Частота HZ
    • ncv
    • Усі символи одиниць
    • Пам'ять RMS
    • Температура （℃/℉）

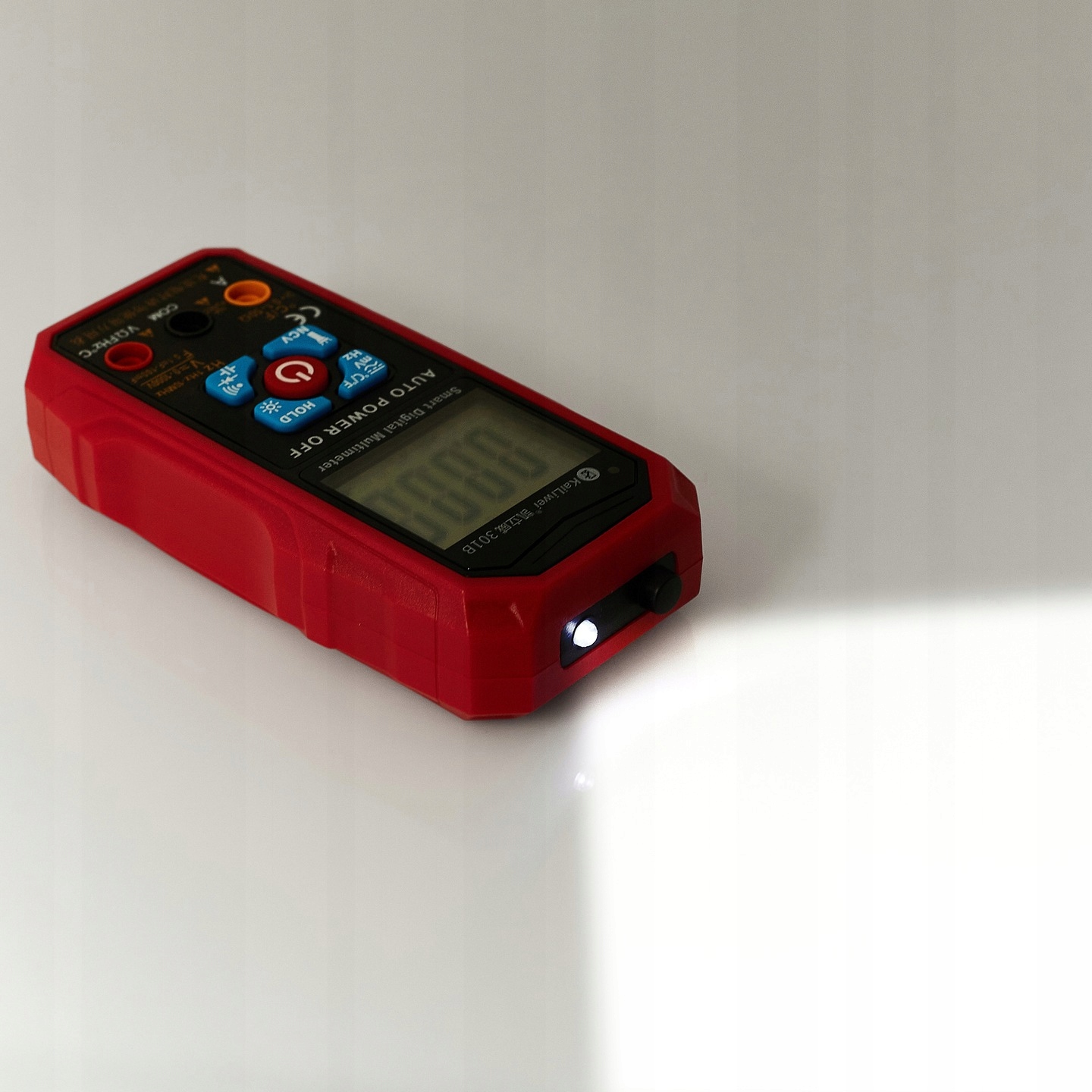

    • Світлодіодні ліхтарики

Вхідне імпеданс: 10 МОм;

Захист перевантаження: 1000 В постійного струму або 750 В змінного струму. Конкретні операції такі:

1. Натисніть і утримуйте джерело живлення понад 2 секунди, після початку стану автоматичного сканування "---" буде відображатися.

2. Покладіть чорний тестовий кабель у розетку "com" та червоний кабель до розетки "v / ω"; Вимірний кабель надійно контактує з тестовою точкою.

3. Коли вимірювальна напруга між вхідними портами "com" та "VR" перевищує 0,6 В, незалежно від напруги змінного або постійного струму, пристрій порівняння постійного струму та компонента змінного струму, завантажте більший компонентний сигнал, а потім, згідно з вимірюванням, значення автоматично перемикається між 6V / 60V / 1000V, а потім вимірювана вартість відображається на LCD дисплеї

Примітка:

1) Вхідна напруга не може перевищувати DC600V або AC600V, якщо є ризик пошкодження приладового ланцюга; У випадку з високою напругою зверніть особливу увагу, щоб уникнути електричного удару;

2) Після виконання всіх вимірювальних заходів від'єднайте вимірювальні кабелі від обстеженого ланцюга.

Вхідне імпеданс: 10 МОм;

Захист перевантаження: Саміт 600 В постійного струму або 600 В AC.

конкретні операції такі:

1. Дисплей після включення показує стан автоматичного сканування "----".

2. Покладіть чорний тестовий кабель у розетку "com" та червоний кабель до розетки "v / ω"; Вимірний кабель надійно контактує з тестовою точкою.

3. Якщо виміряний опір на обох кінцях тестового каналу становить менше 50 Ом, зумер транслюватиме безперервний звук. Якщо вам потрібен швидкий вимірювання зумер, натисніть кнопку живлення, щоб перейти до швидкого вимірювання зумер.

4. Якщо вимірюється опір закритого петлі, опір на обох кінцях вимірюваної опору повинен бути виведений, інакше, якщо напруга в петлі перевищує 0,6 В, лічильник неправильно розглядає його як вимірювання напруги та вводить режим вимірювання напруги.

5. Введіть значення вимірювання опору між вхідними портами "com" та "v / ω", лічильник автоматично перемикається між 600 Ом / 6kω / 60kω 600kω / 6mω / 60 МОм відповідно до значення вимірювання опору, а також вимірюване значення буде на відображенням LCD на дисплеї.

Примітка:

1) При вимірюванні низького опору вимірювання кабелів принесе внутрішній опір. Щоб отримати точні лекції, спочатку ви можете зберегти значення короткого замикання вимірювальних кабелів та відняти значення з вимірювального зчитування, коли вимірювальні кабелі компактні;

2) При вимірюванні опору весь живлення випробуваного ланцюга повинно бути вимкнено, і всі конденсатори повинні бути повністю звільнені, щоб забезпечити правильні значення вимірювання

Захист перевантаження: 1000 В постійного струму або 750 В.

1. Дисплей після включення показує стан автоматичного сканування "----".

2. Покладіть чорний тестовий кабель у розетку "com" та червоний кабель до розетки "v / ω"; Вимірний кабель надійно контактує з тестовою точкою.

3. Якщо вам потрібно швидке вимірювання випробувань / потужностей, постійно увімкніть перемикач "потужності", щоб перейти до швидкого онлайн-вимірювання тесту / потужностей у другому циклі та виберіть відповідну функцію вимірювання відповідно до вимірювальних потреб. При вимірюванні ємності розмір вимірюваної ємності автоматично вибиратиме різні діапазони, відображатиме вимірюване значення на РК -дисплеї, а діапазон вимірювання ємності становить 10NF / 100NF / 1UF / 10UF / 100UF / 1MF / 10MF / 100MF。 ​​

Примітка:

1) При вимірювальній ємності з 10NF може бути залишкові показання щодо значення, що відображається на екрані. Це число є розподіленою ємністю випробувальної ручки. Це ретельне читання. Ви можете відняти це значення після вимірювання;

2) При вимірюванні файлів високої ємності з серйозним проходженням або проколкою, деякі значення будуть відображені та нестабільні; При вимірюванні високої ємності читання стабілізується через кілька секунд, що є нормальним при вимірюванні високої ємності;

3) Перед тим, як перевірити ємність конденсатора, він повинен бути повністю вивантажений, інакше він перейде в режим вимірювання напруги.

4) одиниця: 1f = 1000mf 1mf = 1000uf 1Uf = 1000nf 1nf = 1000pf

Максимальне виміряне падіння напруги: 600 МВ; Захист перевантаження: 10а

конкретні операції такі:

1. Дисплей після включення показує стан автоматичного сканування "----".

2. Покладіть чорний вимірювальний кабель у розетку "Com" та червоний кабель до розетки "10a"; Вимірний кабель надійно контактує з тестовою точкою.

3. Коли струм, що перевищує 20 Ма, вводиться між "com" та "10 a", лічильник відображатиме РК -дисплеї на РК -дисплеї відповідно до компонента змінного та постійного струму

Примітка:

1) Перед серійним з'єднанням пристрою до досліджуваної схеми вимкніть напругу в ланцюзі;

2) Максимальний вхідний струм становить 10 А (залежно від положення червоного вимірювального кабелю). Надмірний струм пошкодить запобіжник 10А. Будьте обережні з кожним вимірюванням, не використовуйте більше 10 секунд, надмірний струм нагріває ланцюг або навіть пошкодження пристрою;

3) Коли вимірюючий кабель вставляється в поточний вхідний порт, не підключайте провідний тестовий провідник до будь -якої схеми паралельно, це пошкодить запобіжник та пристрій

5) Після виконання всіх вимірювальних заходів вимкніть джерело живлення, а потім від'єднайте вимірювальні кабелі від випробуваного ланцюга, що важливіше при вимірюванні високих струмів.

6) Забороняється вводити напругу вище 36 В постійного струму та 25 В змінного струму та розетки "com".

Операція виглядає так:

1 натисніть і утримуйте клавішу "NCV"; Введіть вимірювання EF.

2. На передній частині пристрою є точка тесту NCV. Поки точка схожа на змінний струм, зумер випромінюватиме різні безперервні звуки залежно від різної потужності сигналу. У той же час, РК -дисплей

Залежно від сили сигналу також відображатиметься кількість різних сегментів.

автоматичне вимкнення

Коли лічильник не використовується близько 15 хвилин, автоматично вимкнеться і увійде в сон; Якщо ви хочете знову ввімкнути живлення, натисніть і утримуйте кнопку "живлення" протягом 2 секунд, РК-дисплей відобразить автоматичне сканування "----" і символ автоматичного вимкнення "apo" з’явиться, затримуйте кнопку "утримувати" і вмикання перемикача живлення, функція автоматичного перемикання буде скасована, а "apo" символ не з'явиться на екрані.

* Не використовуйте роз'єм Micro-USB для зарядки інших електронних продуктів при зарядці цього продукту.

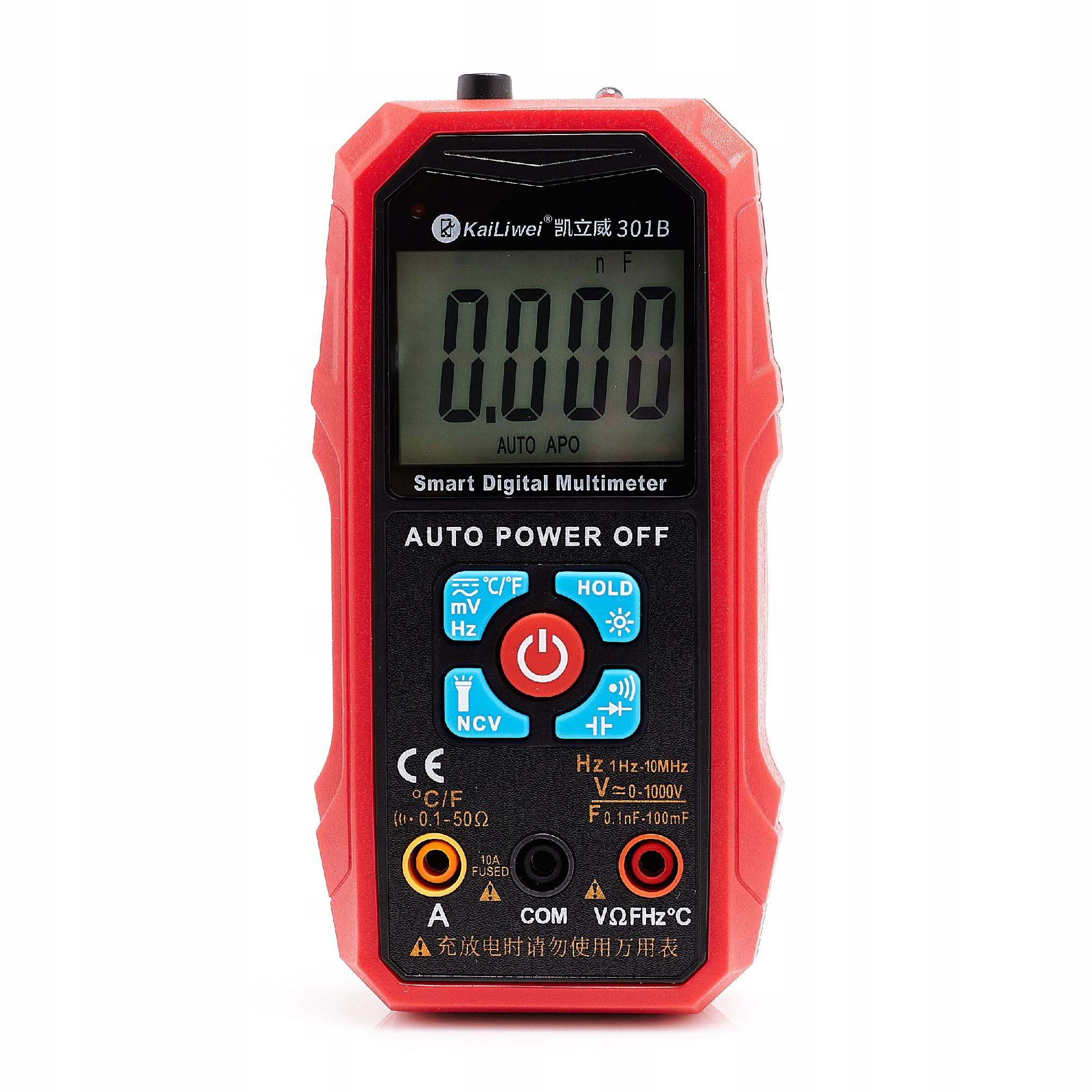

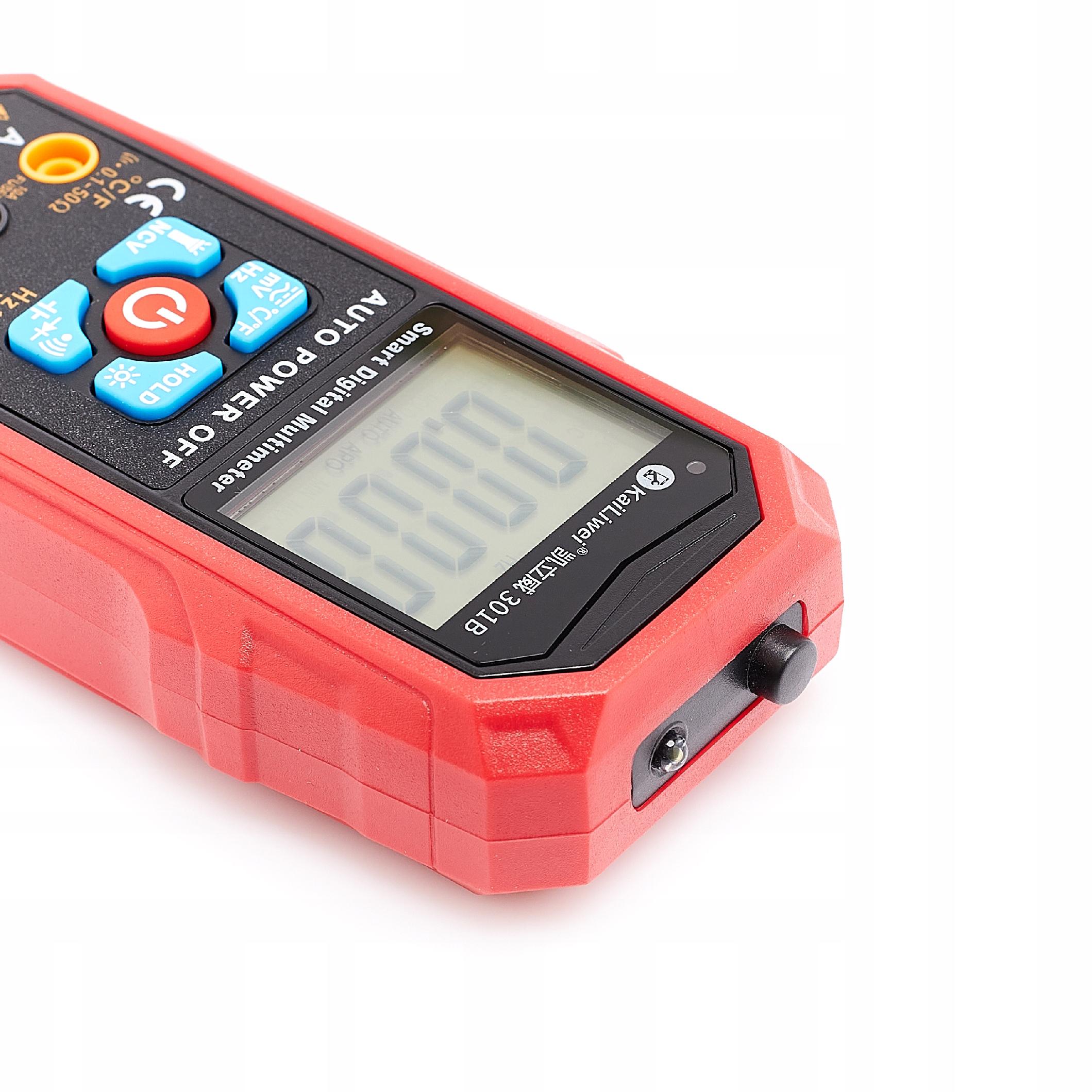

• Цифровий мультиметр 301b з вбудованим акумулятором

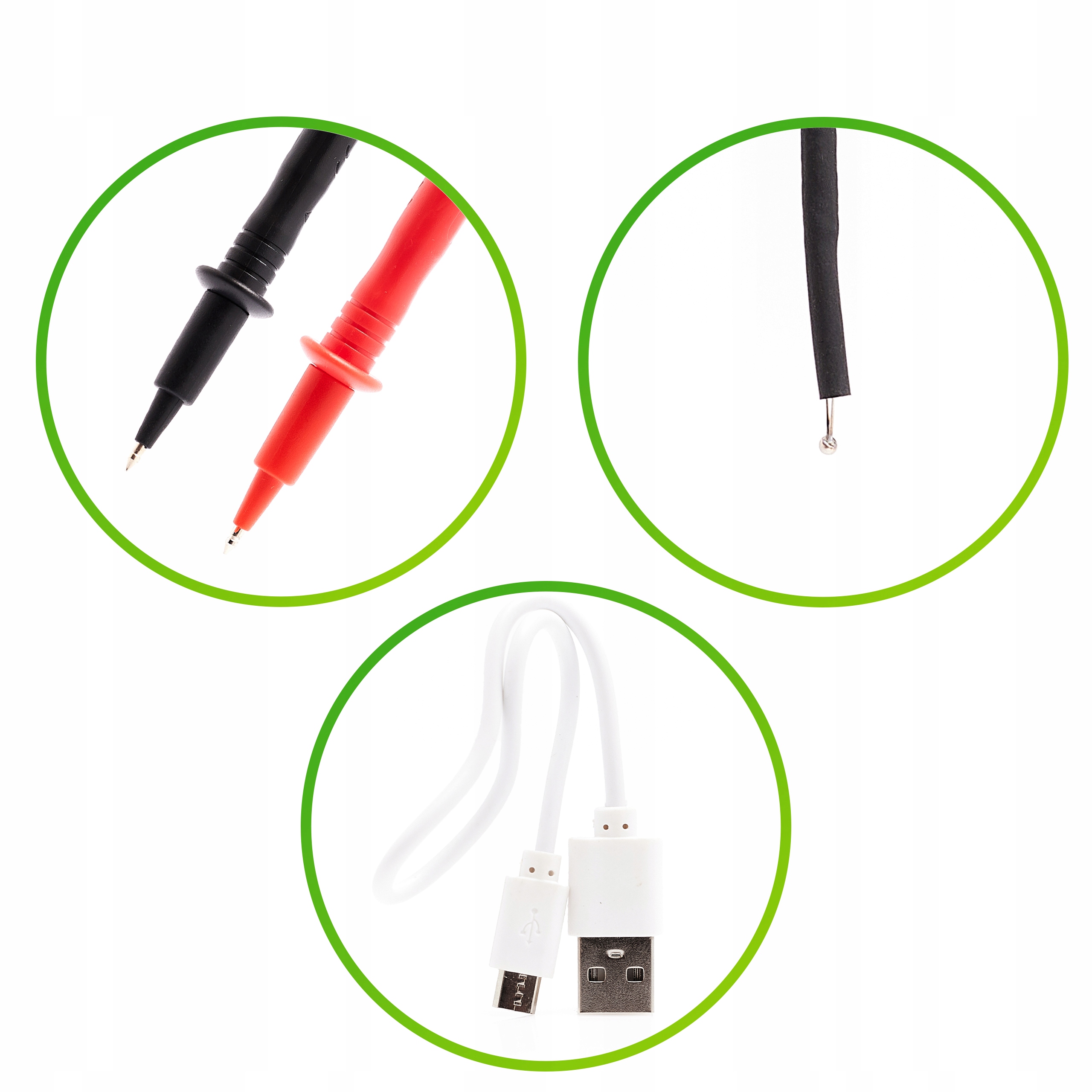

• 2 x Вимірювальні кабелі зонду
• Вимірюючий кабель температури
• USB -кабель для зарядки пристрою
