АВТОМАТИЧНИЙ ПЕРЕТВОРЮВАЧ МЕРЕЖІ - ДЖЕРЕЛО ЖИВЛЕННЯ APZ-1 Camper
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 7
Просматривая «АВТОМАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ - ПРЕОБРАЗОВАТЕЛЬ ИСТОЧНИКА ПИТАНИЯ АПЗ-1 Camper» данное изделие из «Электрическая система» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
АВТОМАТИЧНИЙ ПЕРЕМИКАЧ ЖИВЛЕННЯ APZ-1 K
Перемикач APZ-1K є автоматичним перемикачем ПЕРЕТВОРЮВАЧ/МЕРЕЖА з пріоритетом живлення від зовнішньої мережі 230В. Найчастіше використовується в кемперах, караванах, кемпінгах і човнах.
.
Принцип дії дуже простий. Комутатор має два входи живлення 230 В:
- MAINS (пріоритетний вхід), до якого ми підключаємо напругу 230 В, коли вона доступна
- CONVERTER, до якого ми підключаємо напругу 230 В від перетворювача (наприклад, у кемпінгу чи човні)
і має один вихід OUT 230V.
.
Щоразу, коли На вході МЕРЕЖА (№ 1 на схемі) є напруга 230В, комутатор передає цю напругу на вихід OUT (3), живлячи підключені до нього пристрої (наприклад, живлення в кемпінгу «зі стовпа»), а при відсутності напруги від зовнішньої мережі 230В комутатор автоматично перемикає струм споживання на вхід INVERTER (2) (живлення від конвертора, напр. 12/230 В у кемпері чи човні). Перемикання автоматичне та швидке - менше півсекунди з моменту появи/втрати напруги на вході МЕРЕЖА (1).
.
Одним словом, АПЗ-1К забезпечує безперебійність роботи пристроїв. По-перше, він використовує електроенергію із зовнішньої мережі (1). Малюнок № 1.
Максимально допустиме навантаження вимикача становить 8А.

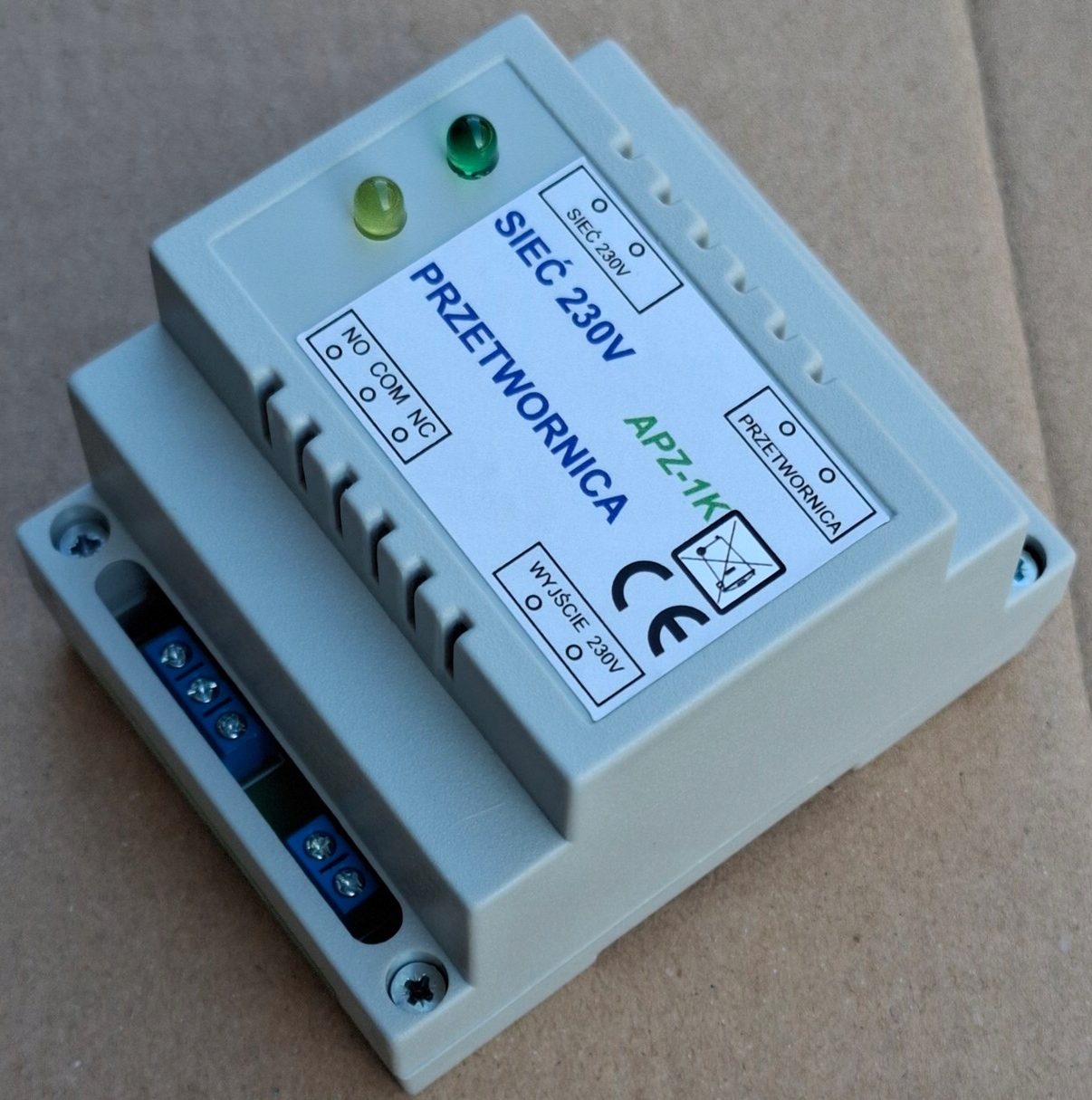

Перемикач АПЗ-1К виконаний в корпусі на DIN-рейку, монтується в сухому місці (як правило, біля перетворювача). Світлодіоди вказують, з якого вхідного струму зараз споживається.
APZ-1K також має додатковий допоміжний контакт. Це релейний перекидний контакт із 3 контактами: загальний COM, NC та NO. Під час отримання живлення від мережі (1) контакт COM замикається на NO, а коли не отримує живлення від мережі (1), контакт COM замикається на NC (і розмикається на NO).
.
Це дозволяє легко підключити додатковий пристрій, який буде живитися ТІЛЬКИ при роботі від зовнішньої мережі 230 В (ми використовуємо контакти COM і NO) або буде живитися ТІЛЬКИ, коли його немає струм, що подається від цієї зовнішньої мережі (ми використовуємо контакти COM і NC).
.
Оскільки це нормально відкритий вихід реле, ви можете підключити будь-який пристрій, що живиться, наприклад, від 12 В, 24 В або 230 В і максимальне споживання струму 2 А.
Технічні дані:
- джерело живлення 230 В змінного струму (чистий синус 200-240 В)
- можливість перемикати струм до макс. 8 А
- час перемикання мережі - -> перетворювач менше 0,5 секунд
- має 2 світлодіоди, що вказують, з якого джерела струм зараз споживається
- має додатковий допоміжний контакт макс. 230В 2А
- рейковий корпус, ширина 4 модулі
