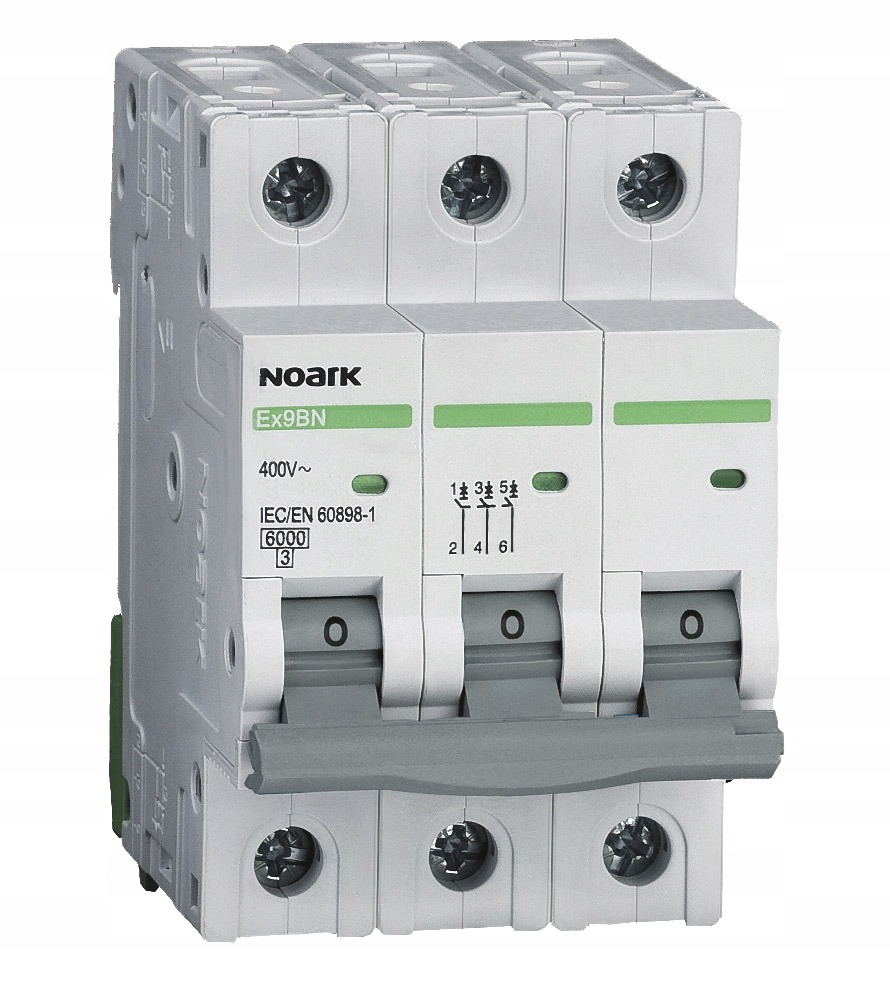

100053 Автоматичні вимикачі

Ex9BN 3P B16

Модульні автоматичні вимикачі серії Ex9BN є універсальними пристроями для всіх видів застосування, що відповідають високим вимогам стандартів для побутового використання відповідно до EN 60898 щодо номінальних струмів від 1 до 63 А.

Номінальна вимикаюча здатність короткого замикання Icn становить 6 кА. У кожному випадку Icn застосовується до всіх версій автоматичних вимикачів, тобто до номінального струму до 63 А та характеристик відключення B, C, D.

Мініатюрні автоматичні вимикачі серії Ex9BH доступні у версіях 1, 1+ N, 2 , 3, 3+N, 4-полюсний, де ширина полюса відповідає одному модулю - 18 мм. Характеристики відключення: B, C, D.

З точки зору механічних параметрів, серії Ex9BH і Ex9BN повністю сумісні. Їх можна комбінувати з широким набором аксесуарів, включаючи допоміжні контакти, допоміжні контакти відключення, шунт, розчіплювачі мінімальної та перенапруги або блоки захисного відключення.

Можна створювати різні комбінації аксесуарів. Ці комбінації обмежуються лише загальною кількістю, а не типом аксесуарів – усі компоненти сумісні.

Можна встановити до трьох одиниць допоміжних контактів або допоміжних контактів розчіплювача та до двох розчіплювачів.

Характеристики

• Тип напруги: AC
• Ступінь забруднення: 2
• Клас зниження енергоспоживання: 3
• Можливість додаткового обладнання: ТАК
• Ступінь захисту (IP) : IP20
• Характеристики спрацювання: B
• Частота:
• Категорія перенапруги: 3
• Номінальна вимикаюча здатність при короткому замиканні Icn EN 60898 при 230 В: 6
• Номінальний струм: 16
• Номінальна вимикаюча здатність при короткому замиканні Icu IEC 60947-2 при 230 В: 10
• Одночасне відключення полюса N: НІ
• Кількість полюсів: 3
• Кількість полюсів (загальна): 3
• Підходить для прихованого монтажу: ТАК
• Глибина установки: 74
• Ширина, виражена числом модулів: 3
• Номінальна напруга: 400
