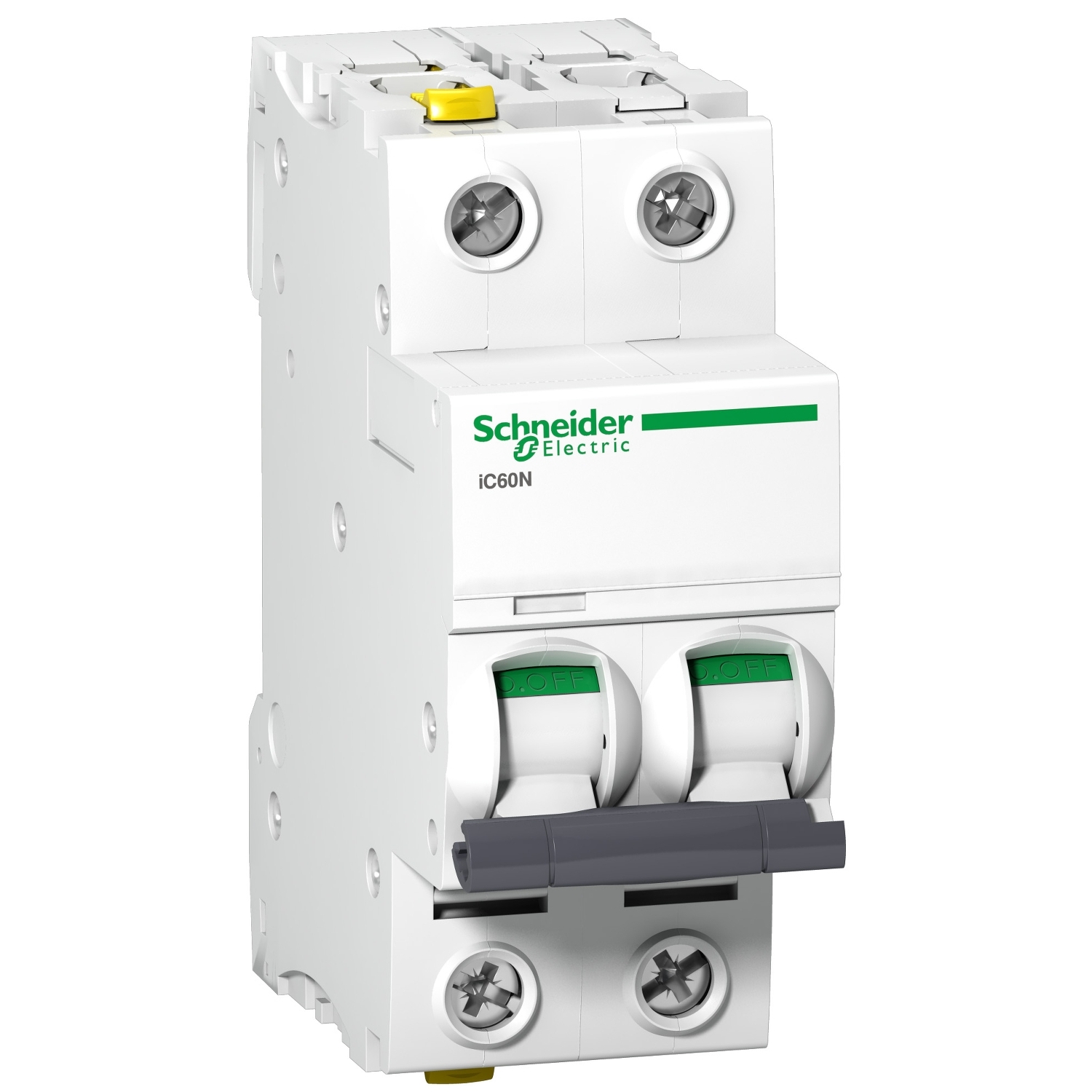

Schneider Electric, 2-полюсний автоматичний вимикач Acti9 iC60N-D4-2 4A, A9F05204.

Автоматичний вимикач Schneider Electric серії iC60N, контрольний номер A9F05204

✅ 2-полюсний

✅номінальний струм - 4А

✅ Характеристики D

✅ Сила короткого замикання 6 кА

✅ забезпечує захист від короткого замикання та перевантаження

✅ можливість прямого підключення двох кабелів різного перетину

✅ оптичний індикатор Visi-Trip електричного відключення, біло-червоний

✅ Індикатор Visi Safe гарантує, що вихідний контур завжди захищений, і сигналізує про безпечний стан контактів

✅ можливість демонтажу окремого пристрою без необхідності зняття з’єднувальної шини

✅ Зняття з DIN-рейки без інструментів

Додаткові параметри

• частота мережі: 50/60 Гц
• глибина: 78,5 мм
• довжина ізольованої секції: 14 мм для верхнього або нижнього підключення
• верхня межа магнітного спрацьовування: 4 x In +/- 20 %
• клас обмеження: 3 згідно з EN 60898-1
• клас обмеження: 3 згідно з IEC 60898-1
• Код сумісності: iC60
• колір: білий
• Вага виробу: 0,125 кг
• Момент затягування: 2-2 Нм зверху або знизу
• -монтажна основа: DIN-рейка
• з'єднання - клеми: подвійний затискач (верхній або нижній) 1-25 мм² жорсткий
• з'єднання - затискачі: подвійний затискач (верхній або нижній) ) 1-16 мм² гнучкий
• Сегмент ринку: житлові будинки
• Сегмент ринку: невеликі комерційні будівлі
• місцева сигналізація: індикатор спрацьовування
• Ширина: 18 мм
• ширина в модулях по 9 мм: 2
• електрична стійкість: 10 000 циклів
• механічна довговічність: 20 000 циклів
• контроль тип: важіль
• індикація положення контакту: так
• висота: 91 мм
• захист від диференціального струму: без

Робоче середовище

• категорія перенапруги: IV
• Рівень захисту IP: IP20 відповідно до IEC 60529
• Рівень захисту IP: IP20 відповідно до EN 60529
• ступінь забруднення: 3
• Температура навколишнього середовища для зберігання: -40-85 °C
• Температура навколишнього середовища для роботи пристрою: -35-70 °C
• тропіка : 2
• відносна вологість: 95-95% при 55-55 °C

Двоконтактні автоматичні вимикачі iC60N від Schnieder Electric відповідають як будівельним, так і промисловим стандартам. Завдяки цьому їх можна використовувати в житлових і громадських будівлях. Їх безперечною перевагою є система VisiTrip, тобто два індикатори на передній частині:

- спрацьовування – що вказує на спрацьовування через порушення червоним кольором

- індикатор зміни контакту - видима зелена смужка гарантує фізичне розмикання контактів і дозволяє виконувати дії в контурі відтоку з повною безпекою.

Вимикачі оснащені подвійними засувками, які дозволяють знімати їх із штифтової рейки без використання інструментів. Великою перевагою цієї серії є широкий асортимент приладів. Автоматичні вимикачі iC60N/H доступні у версіях 1P, 2P, 3P, 4P з характеристиками B, C, D до 63A.

1-IP20 ізольовані клеми

2- Велике поле для маркера схеми

3-подвійна засувка дозволяє знімати камеру спереду без інструментів і без видалення шпильки

4-індикатор статусу контакту

· Ізоляція відповідно до вимог IEC/EN 60947-2.

· Видима зелена смужка гарантує фізичне розмикання контактів і дозволяє абсолютно безпечно виконувати операції зі зливним контуром

Вікно індикатора 5 поїздок

Відключення через перешкоди позначається червоним індикатором на лицьовій стороні

6 подвійних клем для верхнього або нижнього підключення: кабель або контактна рейка

VisiSafe

Використання VisiSafe™ гарантує, що вихідний контур завжди захищений, незалежно від умов перенапруги, ступеня зносу та досвіду оператора, навіть у найскладніших умовах. Зелений індикатор вказує на безпечний стан контактів.

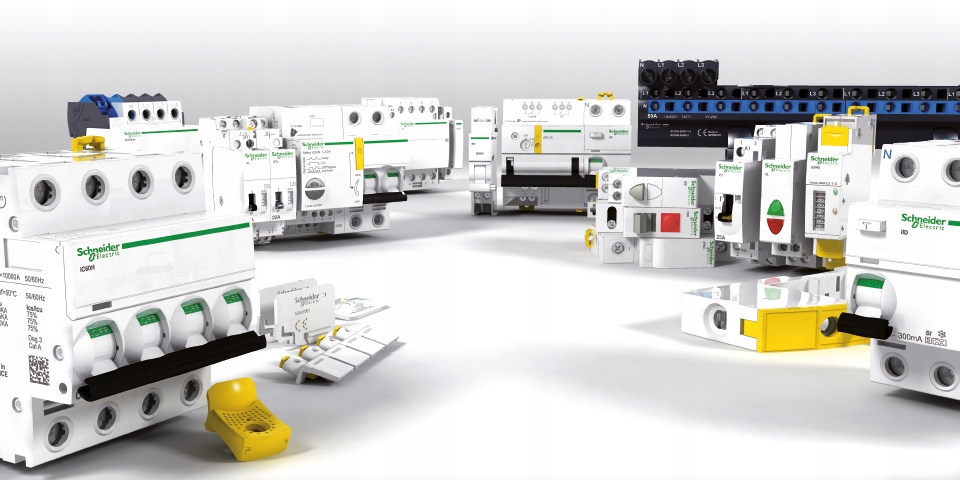

Модульне обладнання Acti 9 Schneider Electric встановлює найвищі стандарти щодо безпеки електромонтажу та можливостей сигналізації та керування за допомогою систем зв’язку. Модульне обладнання Acti 9 забезпечує безпеку при обслуговуванні установки протягом усього терміну її експлуатації. Модульні апаратні системи Acti 9 розроблені для мінімізації часу простою та запобігання випадковим відключенням. Модульне обладнання Acti 9 спрощує кінцевий розподіл енергії в будівлях і промислових підприємствах. З появою нових стандартів встановлення або зміною вимог до будівлі модульне обладнання Acti 9 можна легко розширити. Це гнучка та відкрита система, комплексні та інтегровані елементи якої можуть взаємодіяти з будь-якою системою управління будівлею. Пристрої Acti9 гарантують повну безпеку під час експлуатації завдяки VisiSafe.
