Мікропроцесорний акумуляторний випрямляч 12/24В

ОБЛАДНАННЯ

• випрямляч
• оригінальна коробка
• посібник користувача

Сучасна технологія заряджання з ШІМ за допомогою MCU

Випрямляч PM-PM-50B від Powermat є першим на ринку зарядним пристроєм із мікропроцесорною системою керування за технологією ШІМ із можливість заряджання акумуляторів 12 та 24 В, який розумно та спеціально вибере відповідні параметри, гарантуючи, що ваша розряджена та залишена батарея буде відновлена.

Інтелектуальне відновлення батареї здійснюється безперервним тестуванням системи та перемиканням заряджання в 4 режимах (постійна напруга; постійний струм; модуляція плавного заряду; модуляція плаваючого заряду).

Заряджання в інтелектуальному ( SMART) або швидкий (FAST) режим b> не потребує вашої уваги, тому що всі програми, що контролюють процес зарядки, були дуже ретельно розроблені для відповідних типів акумуляторів та їх номінальної напруги, щоб привести їх до ідеального умови якомога точніше. У моделі PM-PM-50B система автоматичного визначення напруги 12/24 В не вимагає від користувача встановлення відповідного значення на панелі керування.

ШІМ (широтно-імпульсна модуляція) – це спосіб регулювання сигналу струму або напруги з постійною амплітудою і частотою, що полягає в зміні наповнення сигналу. ШІМ-система живить пристрій безпосередньо або через фільтр низьких частот, який згладжує зміни електричного струму та напруги.

Відображення параметрів заряджання дозволяє додатково контролювати стан акумулятора. . Великий дисплей інформує про поточний струм, режим зарядки і поточну напругу акумулятора. Крім того, ви можете побачити стан заряду у відсотках.

Дуже висока ефективність заряджання за плюсових температур. Завдяки вдосконаленому контролю процесів зарядки ККД зарядного пристрою становить 98%, що робить його незрівнянним з традиційними типами зарядних пристроїв без цієї технології.

Керування MCU (мікропроцесором)

Функції безпеки

• Захист від перенапруги - захист вмикається, коли напруга встановлено заряджання, відмінне від визначеного параметра.
• Функція діагностики батареї - зарядний пристрій постійно контролює стан батареї.
• Захист від перегріву: Коли температура зарядного пристрою перевищить 150°C, зарядний пристрій припинить заряджання. Коли температура знизиться до 80°C або зарядний пристрій вимкнеться приблизно на 10 хвилин, акумулятор можна заряджати знову.
• Захист від короткого замикання: Коли відбувається коротке замикання в ланцюга, робота автоматично припиниться. Про це сповістить довгий звуковий сигнал. Просто обережно під’єднайте зарядний пристрій, тоді він зарядиться автоматично.
• Захист від зворотного підключення: якщо клеми (+/-) помилково під’єднано не з того боку, навпаки, зарядний пристрій сповістить про це у вигляді переривчастих довгих звукових сигналів. Після правильного підключення терміналів заряджання відбудеться знову.

8-ступенева зарядка

• 1 ЕТАП: ДІАГНОСТИКА: аналіз акумулятора, його заряду та правильності з'єднань між акумулятором і зарядним пристроєм.
• КРОК 2: ДЕСУЛЬФРИЗАЦІЯ: виявлення сульфатної батареї, зарядка за допомогою низької напруги та пульсуючого струму високої інтенсивності дозволяє видалити сульфат із пластин батареї, таким чином відновивши її початкову ємність .
• КРОК 3: АНАЛІЗ: перевірте, чи батарея не пошкоджена та чи може вона приймати зарядний струм - запобігає зарядженню пошкодженої батареї.
• КРОК 4: МЯГКИЙ СТАРТ: якщо батарея не пошкоджена, заряджання починається з відносно низького струму (приблизно 15%), поступово збільшуючи його значення.
• ЕТАП 5: БАЗОВА ЗАРЯДКА: зарядка максимальним струмом постійної інтенсивності з автоматично регульованим значенням залежно від стану заряду акумулятора до досягнення 80% ємності акумулятора.
• КРОК 6: ОСТАТОЧНЕ ЗАРЯДЖАННЯ: заряджання зі зменшенням струму та постійної напруги до досягнення 100% ємності акумулятора.
• КРОК 7: АНАЛІЗ: перевірка тривалості заряду акумулятора приблизно 2 хвилини - якщо заряд батареї не падає після припинення заряджання, процес заряджання завершено.
• КРОК 8: ПУЛЬСУВАННЯ: Контролюйте напругу батареї та підтримуйте оптимальний заряд на 95- 100% ємність за допомогою імпульсів зарядного струму.

Інтелектуальні режими роботи

Переваги мікропроцесорного керування

• Постійна напруга: Використання постійної напруги для заряджання акумулятора, перевіряючи, чи зарядний струм не надто високий, і зменшуючи його під час процесу.
• Постійний струм (постійний струм): означає, що напруга батареї нижча за встановлену напругу зарядного пристрою, але зарядний пристрій підтримуватиме постійний зарядний струм батареї.
• Модуляція плавного заряду: коли напруга батареї наближається до номінальної напруга і зарядний струм вже низький до встановленого струму, він перейде в режим модуляції плаваючого заряду. Це означає, що батарея заряджена, але постійно перевіряється на падіння напруги та автоматично заряджається змінним струмом.
• Модуляція плаваючого заряду: режим підтримуватиме стан повного заряду батареї. .

ТЕХНІЧНІ ДАНІ

• бренд: POWERMAT
• модель: PM-PM-50B
• номінальна напруга: 230 В / 50 Гц
• підтримувана напруга акумулятора: 12 В / 24 В (імпульсна динамічна)
• ідентифікація напруги для 12 В: 8 В - 14,5 В
• ідентифікація напруги для 24 В: 18 В - 29 В
• Ємність батареї 12В/24В: 6Ah - 150Ah
• Інтенсивність заряджання: 0A - 10A
• Процес заряджання: 8-етапний (розумний або швидкий)
• температура: -30°C - 50°C
• ефективність: 98%
• підтримує батареї: VRLA, WET, GEL, EFB, AGM

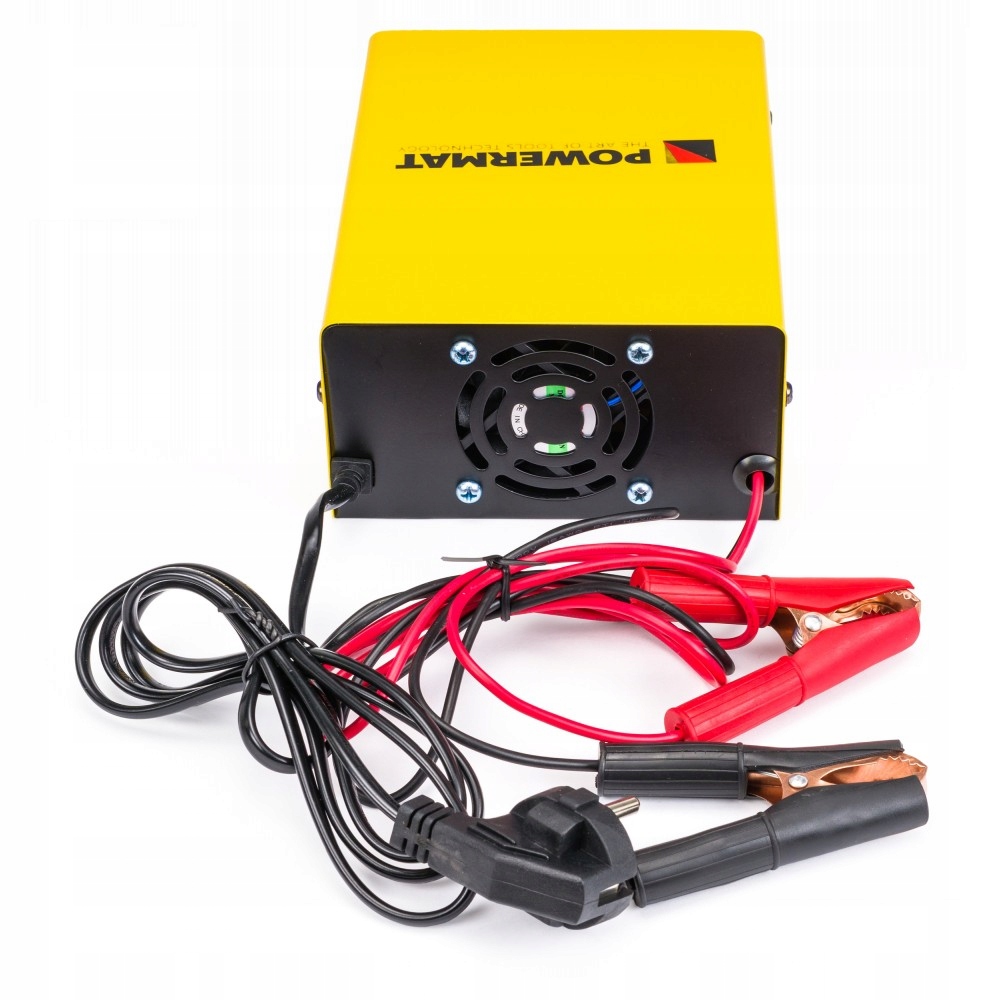

• вбудовані вентилятор керується MCU
• Вага нетто: 0,9 кг
• Довжина кабелю живлення: 136 см
• Довжина кабелів «+» і «-»: 120 см

Технологія MCU (блок мікроконтролера); ШІМ (широтно-імпульсна модуляція), LCD.
