Компактний децентралізований рекуператор вентиляції з дистанційним керуванням Awenta AHR160

AHR160- це нове покоління децентралізованих вентиляційних пристроїв, які дозволяють вентилювати приміщення, обмежуючи втрати тепла. Завдяки використанню керамічного накопичувального теплообмінника, AHR зберігає та накопичує теплову енергію, щоб потім нагрівати холодніше повітря, що подається ззовні. Різниця між серією AHR і HRV полягає в рішеннях, які використовуються для автоматизації її роботи. Використовувана електроніка контролює роботу пристрою та регулює його параметри залежно від умов у приміщенні, де встановлено AHR.

AHR160має можливість підключати декілька пристроїв, встановлених у одну або кілька кімнат з можливістю їх об’єднання через бездротовий зв’язок, без необхідності клопітного з’єднання пристроїв за допомогою кабелю живлення. Випаровування можливе в різних режимах, наприклад, обидва блоки тільки подають повітря, або тільки витяжка, а також поперемінно - один блок подає повітря, а інший виводить.

Принцип роботи:

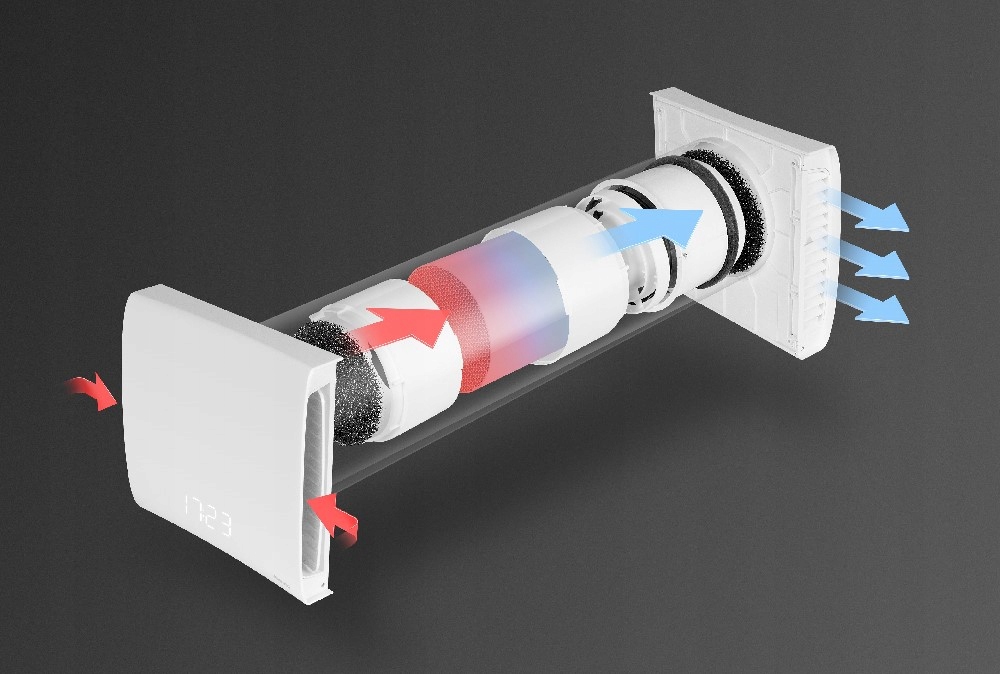

Основна функція пристрою AHR160 - забезпечення повітрообміну в приміщенні при обмеженні тепловтрат. Відновлення тепла, втраченого в процесі вентиляції, можливе завдяки використанню керамічного накопичувального теплообмінника, який зберігає та накопичує теплову енергію, щоб потім нагріти холодніше повітря, що подається ззовні. Якщо температура припливного повітря вища за температуру в приміщенні, теплообмінник знизить її за рахунок температури витяжного повітря.

ВИХОД

Під час роботи в напрямку вихлопу тепло зберігається в керамічному теплообміннику. Після повного нагрівання теплообмінника напрямок роботи автоматично змінюється.

Оптимальний час роботи в одному напрямку визначається на підставі показань температури від датчиків, розташованих до і після теплообмінника.

ПОДАЧА

Тепло, зібране в теплообміннику, збирається потоком припливного повітря, а потім передається в приміщення. Після охолодження теплообмінника напрямок роботи автоматично змінюється.

Оптимальний час роботи в одному напрямку визначається на основі показань температури від датчиків, розташованих перед і після теплообмінника.

Зв'язок:

Бездротовий зв'язок

AHR160 має можливість підключати кілька пристроїв, встановлених в одній або декількох кімнатах, з можливістю їх об'єднання в пару за допомогою бездротового зв'язку. Без необхідності клопіткого підключення пристроїв за допомогою шнура живлення. Випаровування можливе в різних режимах, наприклад, обидва блоки тільки подають повітря, або тільки витяжка, а також поперемінно - один блок подає повітря, а інший виводить.

Приклад розташування

AHR160 був розроблений для створення мережі пристроїв, що працюють одночасно в багатьох кімнатах одного будинку. Чим більше їх встановлено, тим більше свіжого повітря надходить у приміщення та менші витрати на опалення в опалювальний сезон.

Дисплей

Світлодіодний дисплей, розташований у нижній частині вентилятора, надає користувачам важливу інформацію про пристрій та умови в оточенні, як-от рівень вологості, температура повітря, швидкість вентилятора (передача), напрямок потоку повітря, час, що залишився до вимкнення пристрою (якщо встановлено ТАЙМЕР), а також поточний час.

Усі п’ять режимів відображення представлені на бічній графіці.

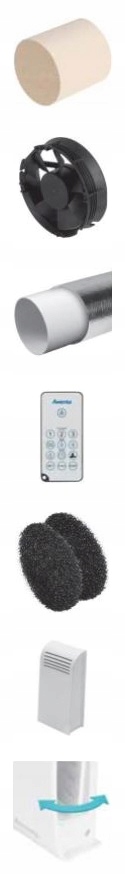

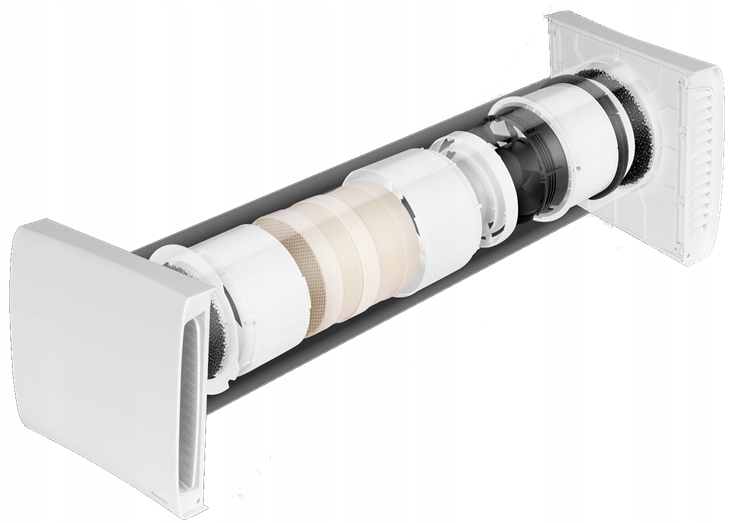

Елементи пристрою:

Керамічний теплообмінник

Керамічний теплообмінник є серцем пристрою та одним із його найважливіших елементів. AHR використовує гексагональний теплообмінник, завдяки якому досягається один із найвищих коефіцієнтів рекуперації тепла в децентралізованих вентиляційних пристроях, доступних на ринку.

Двигун

AHR оснащений енергогенератором. -зберігаючий безщітковий двигун

Канал

Канал виготовлений з ПВХ з додаванням іонів срібла для запобігання росту бактерій всередині нього. Також було використано додаткову ізоляцію, щоб зменшити явище конденсації та втрати тепла.

Пульт дистанційного керування

AHR160 оснащений інфрачервоним пультом дистанційного керування, що дозволяє працювати з пристроєм у повному режимі діапазон зміни режимів роботи, швидкості роботи, увімкнення та вимкнення.

Очисні фільтри

AHR оснащений двома фільтрами для очищення повітря.

Датчик температури та вологості

Бездротовий датчик температури та вологості забезпечує автоматичну роботу пристрою, який регулює швидкість роботи на основі вимірювань.

Автоматичні жалюзі

Автоматичні жалюзі, які перекривають потік повітря після вимкнення пристрою, і звукоізоляційна внутрішня панель підвищують комфорт використання.

Обладнання:

Таймер AHR

Пристрій може автоматично вимикатися через 5, 10, 15, 30, 45, 60, 120 і 180 хвилин після ввімкнення. На дисплеї відображається час, що залишився до вимкнення. Зміна передачі не впливає на годинник.

Після закінчення встановленого часу пристрій вимкнеться, а остання використана передача запам'ятається. Про активацію режиму сигналізує послідовне загоряння світлодіодів (зверху вниз) в центральній частині дисплея.

Функція активується за допомогою пульта дистанційного керування.

Датчик вологості AHR

AHR160 стандартно оснащений датчиком вологості (режим HIGRO), завдяки якому пристрій спрацьовує, коли рівень вологості повітря в приміщенні, де він встановлений, перевищує встановлене значення. Це значення може бути встановлено користувачем у діапазоні від 10% до 90% з інтервалом 10%. У режимі HIGRO прилад порівнює виміряне значення вологості в приміщенні зі значенням, встановленим користувачем. Якщо виміряне значення вище заданого значення на 0-10%, прилад увімкнеться на першій передачі, на 10-20% - на другій передачі, вище 20% - на третій передачі. Пристрій вимкнеться, коли фактичний рівень вологості дорівнюватиме встановленому.

Про активацію режиму HIGRO сигналізує блимаючий символ на екрані пристрою.

Функція активується за допомогою пульта дистанційного керування.

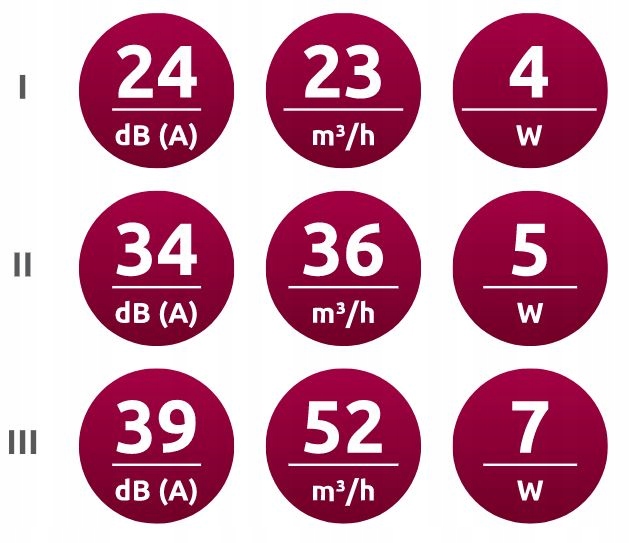

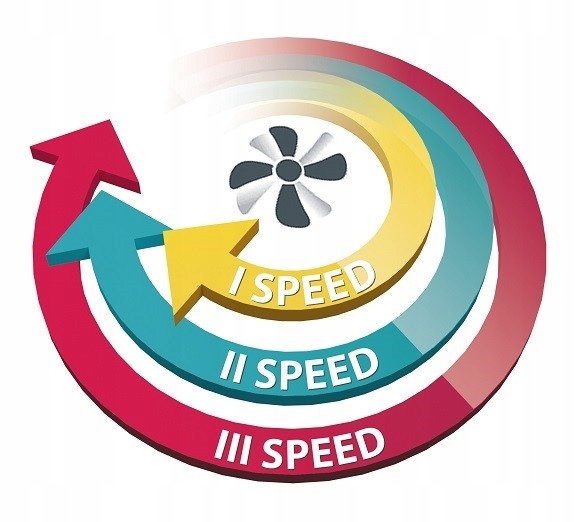

Тришвидкісна опція доступна в моделі децентралізованого вентилятора AHR. Перемикання передач здійснюється за допомогою пульта дистанційного керування або автоматично - завдяки датчику температури і вологості параметри роботи пристрою підлаштовуються під умови, що склалися.

Пульт дистанційного керування AHR160 дозволяє пристрою працювати в таких режимах:

• РЕКУПЕРАЦІЯ (напрямок потоку змінюється автоматично на основі вимірювання температури)
• ТАЙМЕР ( автоматичне відключення приладу через час в діапазоні 5-180 хв.)
• ВОЛОГІСТЬ (швидкість обертання залежить від встановленої та виміряної вологості)
• ВИХЛОП (безперервна робота на витяжці) напрямку)
• ПОДАЧА (безперервна робота в напрямку повітряного потоку)
• НІЧ (тиха)

Крім того, пульт дистанційного керування дозволяє синхронізувати нескінченну кількість пристроїв AHR, встановити час на годиннику та скинути лічильник забруднення фільтра.
