Внутрішній антенний підсилювач DVB-T2 з джерелом живлення AWS-141M

Підсилювач має фільтри, що обмежують смугу пропускання нижче 87 МГц і вище 700 МГц.

Польський продукт

ВІДМІННІ ХАРАКТЕРИСТИКИ:

• Можливість установки попереднього підсилювача в антену
• Надійне виготовлення (металевий корпус)
• Коригування сили набору
• Дуже легке встановлення за допомогою роз'ємів F
• Польський продукт
• F-роз'єми БЕЗКОШТОВНО
• Знімний блок живлення

В набір входить блок живлення 12В 300мА

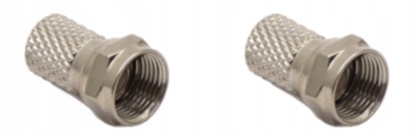

У набір входить2 конектори типу F

Польська компанія AMS виробляє пристрої, необхідні для будівництва малих і середніх індивідуальних антенних установок. Має сучасне контрольно-вимірювальне обладнання, що дозволяє виготовляти прилади з дуже хорошими технічними параметрами.

Внутрішній антенний підсилювач DVB-T2 з одним входом (87-694 МГц) і одним виходом. Він призначений для посилення ТБ/FM-сигналів у домашніх антенних установках.

Підсилювач має автоматичний перемикач, який дозволяє передавати живлення +12 В через антенний кабель до попереднього підсилювача, встановленого в антені. Підсилювач AWS 142M можна живити через кабель, підключивши стандартне джерело живлення антени до телевізора.

Пристрій має контроль посилення на вході, тому в разі перевантаження сигналу ми можемо зменшити потужність підсилювача.

Підсилювач пропускає повний діапазон DVB-T2 і FM, тому його можна використовувати в інсталяціях. які містять телевізійний та радіосигнал (попередньо підключивши антени відповідним кросовером).

Схема використання підсилювача для телевізійної антени. Залежно від потреби антена може містити балун або підсилювач.

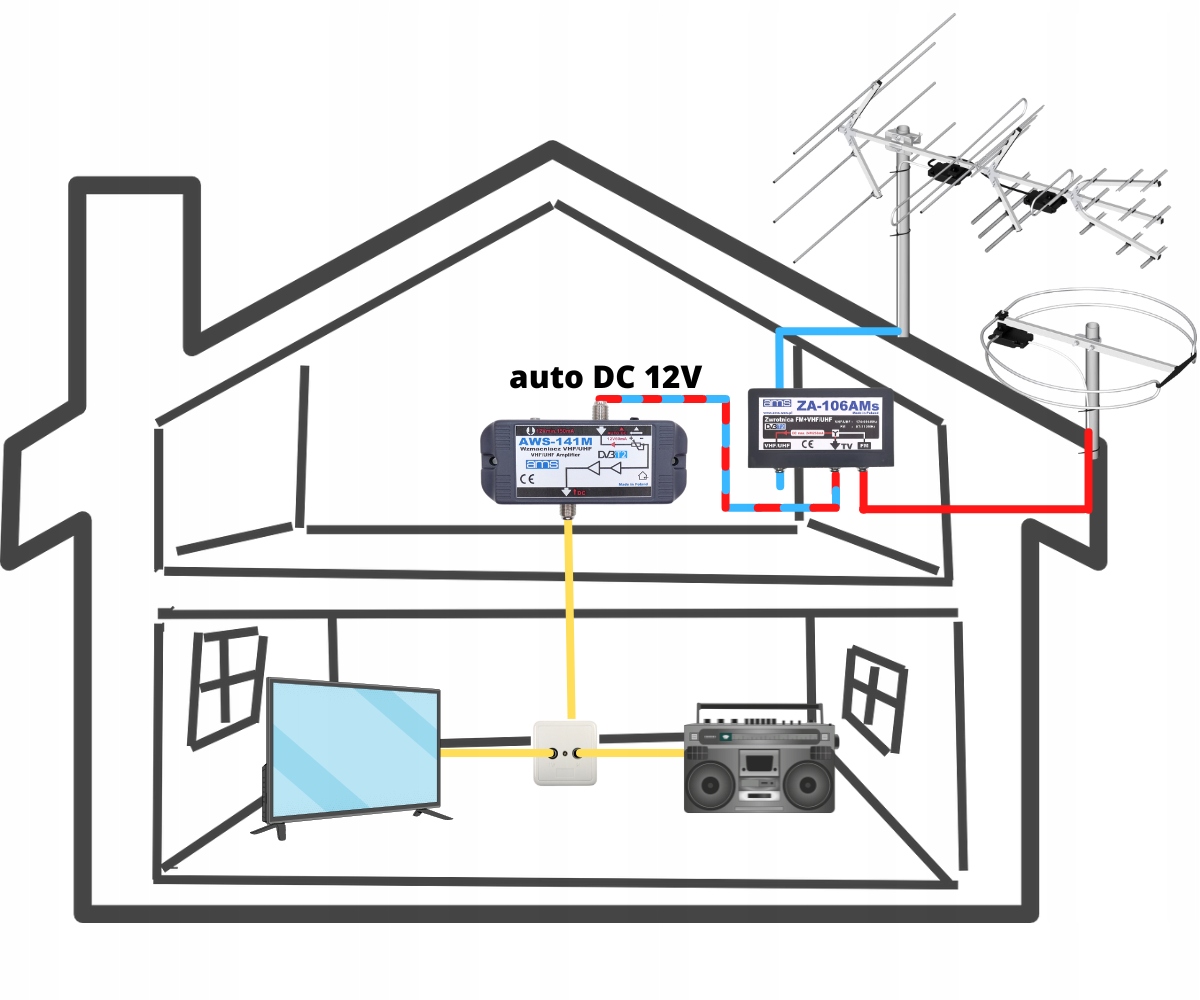

Схема використання підсилювача телерадіоантени з використанням кросовера ЗА-106АМс. Завдяки цьому рішенню ми можемо посилити як теле-, так і радіосигнали.

Керування посиленням і діод, що сигналізує про подачу напруги на попередній підсилювач. Якщо в антені є балун, діод вимкнеться. Якщо ми встановлюємо в антену підсилювач, то діод повинен горіти.

Можливість живити підсилювач AWS 141M через кабель шляхом підключення стандартного джерела живлення антени до телевізора, підключеного до виходу А з позначкою "DC".

Технічні дані:

• Діапазон частот [МГц]: 87-694
• Кількість входів/виходів: 1/1
• Приріст [дБ]: 20/24 +/-2
• Макс. вихідний рівень 2kTV [dBuV]: 105
• IMA3 [dBuV]: 99
• IMA2 [dBuV]: 86
• Внутрішній шум [дБ]: <=4
• Відхилення невідповідності [дБ]: => 10
• Діапазон регулювання посилення (середня смуга) [дБ]: 0....10+/-2
• Живлення постійного струму [В]: 12 +/-10%
• Споживання струму [мА]: 65 +/-10%
• З'єднання типу F [Ом]: 75
• Робоча температура ['C]: -25.....+55
