БАГАТОФУНКЦІОНАЛЬНИЙ ЦИФРОВИЙ ЛІЧИЛЬНИК TRUE RMS YT-73085 Y

YT-73085 YT-73085 YT-73085 БАГАТОФУНКЦІОНАЛЬНИЙ ЦИФРОВИЙ ВИМІРЮВАЧ TRUE RMS

YT-73085

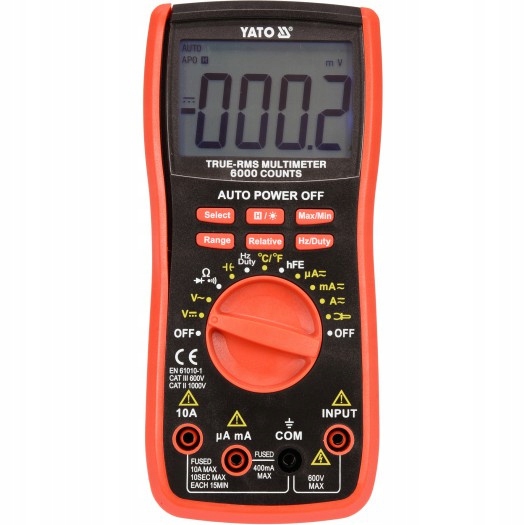

Універсальний вимірювальний прилад YT-73085 із функцією TRUE RMS і автоматичним діапазоном для кожного вимірювання дозволяє виконувати базові та розширені електричні вимірювання. Крім швидкості роботи, його безсумнівною перевагою є можливість використання додаткового аксесуара у вигляді вимірювальних затискачів, напр. YT-73090, для вимірювання великих струмів.

ОСНОВНІ ВИМІРЮВАННЯ

• Вимірювання напруги змінного струму: 0-600 В змінного струму,СПРАВДА RMS
• Вимірювання напруги постійного струму: 0-600В постійного струму
• Вимірювання струму змінного струму: 0-10А змінного струму,ІСТИНА RMS
• Вимірювання постійного струму: DC 0-10 A
• вимірювання опору: 0-60 МОм
• перевірка діода: IF 0,8 мA, UR 3,3 В
• перевірка безперервності ланцюга: 0-100Ω

ДОДАТКОВІ ВИМІРЮВАННЯ

• конденсатор вимірювання ємності: 0-60 мФ
• вимірювання частоти: 0-10 МГц
• вимірювання температури: від -40 до 1370°C
• вимірювання коефіцієнта заповнення: 0,1-99%
• перевірка транзистора hFe: 0-1000, знімний вимірювальний адаптер

ВИМІРЮВАННЯ ТОЧНІСТЬ

Приклад визначення точність вимірювання напруги змінного струму. Розрахунок результату вимірювання: 235 В

• точність вимірювання лічильника YT-73085 для цього діапазону становить: ±(1% + 8), роздільна здатність 0,1 В
• формула розрахунку похибки вимірювання: (результат вимірювання х 1%) + 8 х роздільна здатність
• розрахунки: (235 х 1%) + 8 х 0,1 = 2,35 + 0,8 = 3,15В

Фактичний результат з урахуванням похибки вимірювання для показання 235В = 235 ± 3,15В

• результат з урахуванням похибки вимірювання для показання вимірювання постійної напруги: 12В = 12 ± 0,126В
• результат з урахуванням похибки вимірювання для показання вимірювання змінного струму: 8А = 8 ± 0,3 A

Таблицю з роздільною здатністю та точністю для певного вимірювання можна знайти в посібнику користувача.

ВБУДОВАНІ ФУНКЦІЇ

• СПРАВДА RMS - вимірювач із цією функцією обчислює реальне ефективне значення змінної напруги та струму як для синусоїдальних, так і для несинусоїдальних форм сигналу. Пристрій спочатку вимірює фактичне значення синусоїди через кілька інтервалів часу → потім зводить результати вимірювань у квадрат → підсумовує їх → обчислює середнє → і, нарешті, зводить середній результат у квадрат. Результатом вимірювання є реальне ефективне значення змінної напруги/струму, навіть для деформованої синусоїди чи прямокутної хвилі. Лічильник без функції TRUE RMS зазвичай вимірює лише амплітуду та обчислює ефективне значення шляхом ділення результату вимірювання на так званий пік-фактор, тобто ~1,41. Результат вимірювання без функції справжнього середньоквадратичного значення відповідає дійсності лише для правильної синусоїдальної форми сигналу
• АВТО - автоматичне налаштування діапазону вимірювання. При вимірюванні невідомих величин вимірювальним приладом з ручною зміною діапазону за допомогою ручки вимірювання слід проводити послідовно від найбільшого діапазону до діапазону, що дає найбільш точний результат - інакше ви ризикуєте пошкодити прилад. Однак у випадку мультиметра з функцією AUTO достатньо виконати одне вимірювання, і вимірювач автоматично знайде оптимальний діапазон. За замовчуванням лічильник запускається в режимі AUTO
• RANGE - ручна зміна діапазону вимірювання. Корисна функція під час перевірки багатьох однакових компонентів із відомим значенням, напр. ряд резисторів. Встановлення діапазону вручну значно скоротить час таких вимірювань
• SELECT - зміна режиму вимірювання, напр. зміна від вимірювання опору до перевірки діодів або перевірки безперервності ланцюга
• ВІДНОСНО - використання функції під час вимірювання призведе до нульового значення дисплея
