Багатофункціональний цифровий тестерний транзистор GM328

Функція:

1. Увімкніть кодоване перемикач, вимірювання однієї кнопки, автоматичне вимкнення, економія енергії.

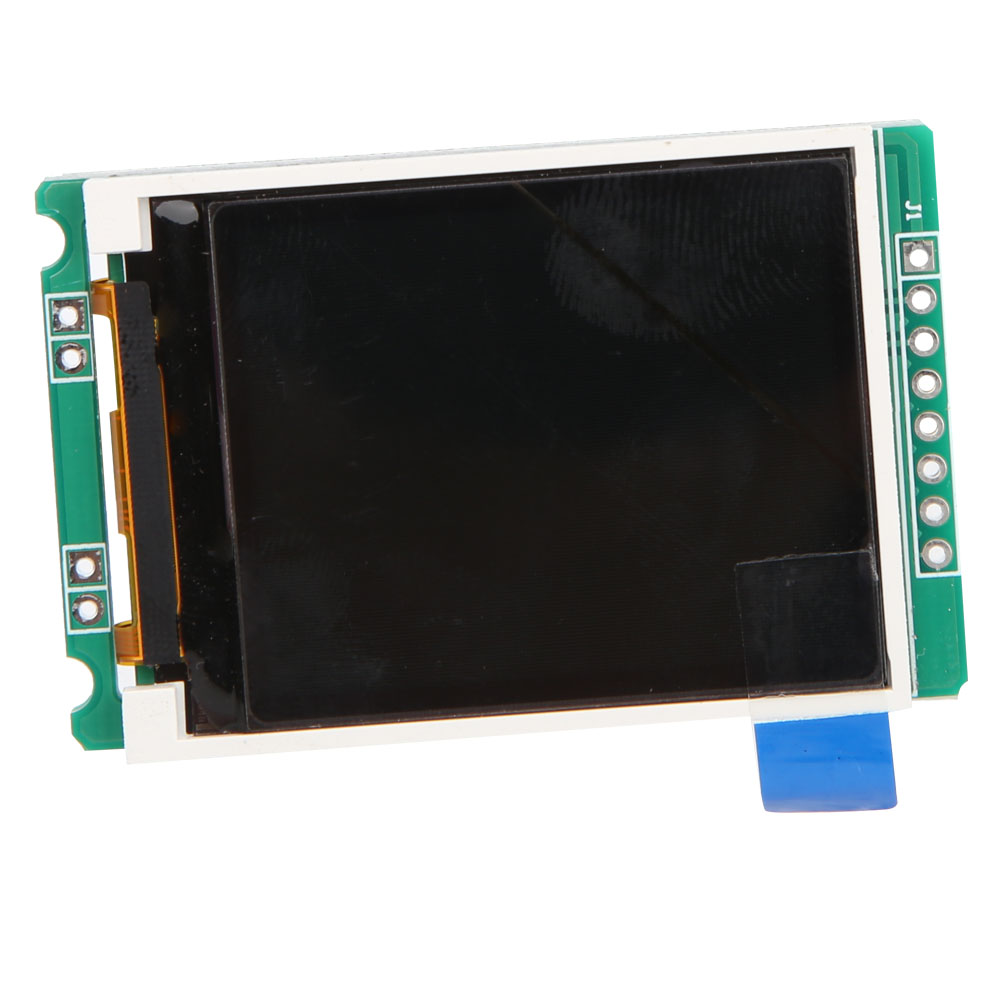

2. На дисплеї використовується кольоровий екран з роздільною здатністю 160x128 пікселів, кількість символів всього екрану - 8x20, глибина кольору - 16 біт, а символ графічного дисплея.

3. Автоматичне виявлення поїздок NPN та PNP, польових транзисторів, діодів, подвійних діодів, тиристорів, тиристорів, тиристорів, автоматичної ідентифікації розподілу шпильок транзистора.

4. Багатофункціональний транзисторний тестер за допомогою єдиного інтегрованого ланцюга DIP-28 DIP-28.

5. Використовуючи акумулятор 9 В для джерела живлення або використання джерела живлення для джерела живлення, струм всієї машини становить близько 30 мА, а струм після вимкнення - приблизно 20 до.

6. Ви можете перевірити коефіцієнт живлення триводної та PNP, поріг бази-емітера, струм закінчення терміну дії випромінювача під час відсічення.

7. Транзистор Дарлінгтона ідентифікується на основі порогової напруги випромінювача та коефіцієнта арматури при високому струмі.

8. Захисні світлодіоди вбудовані в виявлення силових транзисторів та польових транзисторів.

9. Виміряйте порогову напругу воріт-опір перемикання на каналізацію та ємність транзистора FET-Source.

10. У той же час вимірюється максимум два резистори, тому ви також можете виміряти трифт -регульований резистор. Якщо регульований резистор встановлений у кінцевій точці, можна виміряти лише одне значення опору.

11. Вимірювання вимірювання найвищого опору становить 0,01 Ом, а діапазон вимірювань до 50 МОм.

12. Вимірюючий діапазон конденсатора становить від 25 пф до 100 мФ з роздільною здатністю 1 ПФ.

13.

14. Конденсатор, що перевищує 5000 PF, також має коефіцієнт падіння напруги після зарядки, що може відображати коефіцієнт якості (значення Q) конденсатора.

15. Виміряйте максимум два світлодіоди відразу, щоб показати свої позитивні та негативні полюси та перемикання напруги.

16. Електролюмінесцентні діоди також відображають графічні символи діодів, напруга комутації яких значно вища, ніж у випадку звичайних діодів.

17. Світлодіоди, стабілізовані напругою з напругою ретроспективного розриву менше 4,5 В, також можна виявити та відображати як символи подвійного діода. Її позитивні та негативні полюси базуються на символіки діода, вкладення напруги якого становить близько 700 мВ, а прикріплення кріплення, що відповідає другому символу діода, - це суцільна напруга.

18. Під час тестування одного діода ви також можете перевірити ємність зворотного роз'єму його роз'єму. У цей момент ви можете поставити в транзистор лише базу та колекціонер випромінювача або транзистора.

19. Ви також можете перевірити конденсатори менше 25 пФ. Цей тест вимагає підготовки конденсатора 30 ПФ. По -перше, перевіряється конденсатор 30 ПФ, потім конденсатор, який слід протестувати, з'єднаний з ним паралельно і знову вимірюється. Виміряне значення конденсатора 30 ПФ віднімається від вимірюваного результату.

20. У той же час вимірюється індуктивність резисторів нижче 2100 Ом. Діапазон вимірювання становить 0,01 МГ - 20 год. Процес тестування триває близько 2 секунд. Великі конденсатори та індуктивність потребують більше часу.

21. Додаткові функції включають вимірювання частоти, вимірювання напруги, генератор прямокутних хвиль, генератор ШІМ, інфрачервоний пульт дистанційного керування, інфрачервоне пульт дистанційного керування, тестування зондування

Специфікація:

• Стен: 100% Новий
• Тип статті: Трансфорт тестер
• Матеріал: пластик
• mikrocontrool: atmeag328p dip-28
• Екран: 160x128
• Опір вимірювання опору: 0.01 Вимірювання: до 50 МОм
• Діапазон вимірювання ємності: 25pf-100mf
• Роздільна здатність вимірювання: 1 pf
• Максимальна роздільна здатність ESR: 0,01 Ом (> 90NF)

Список пакетів:

• 1 x сумка з наборами для самостійного складання транзисторного тестера
