БАГАТОФУНКЦІОНАЛЬНИЙ ОСЦИЛЛОСКОП 3in1 250MSa/s 120MHZ

Дизайн 3-в-1, цей продукт чудово поєднує функції цифрового осцилографа, мультиметра та джерела сигналу в одному пристрої. Оснащений 3,2-дюймовим IPS-дисплеєм. Зі смугою пропускання 120 МГц і частотою дискретизації 250 МВиб/с. Розроблено 3 режими спрацьовування: автоматичний, одиночний і нормальний. Багатофункціональний дизайн, підтримує налаштування чутливості та часової розгортки, автоматичне налаштування режиму, 2-канальний аналіз сигналу, вимірювання курсором, опорні сигнали, спектр FFT, опорні сигнали, збереження та перегляд сигналів. З напругою постійного/змінного струму, струмом постійного/змінного струму, опором, ємністю, перевіркою діодів і цілісності. Вбудований генератор сигналу форми сигналу може виводити синусоїду, квадратну хвилю, трикутну хвилю тощо.

Функції:

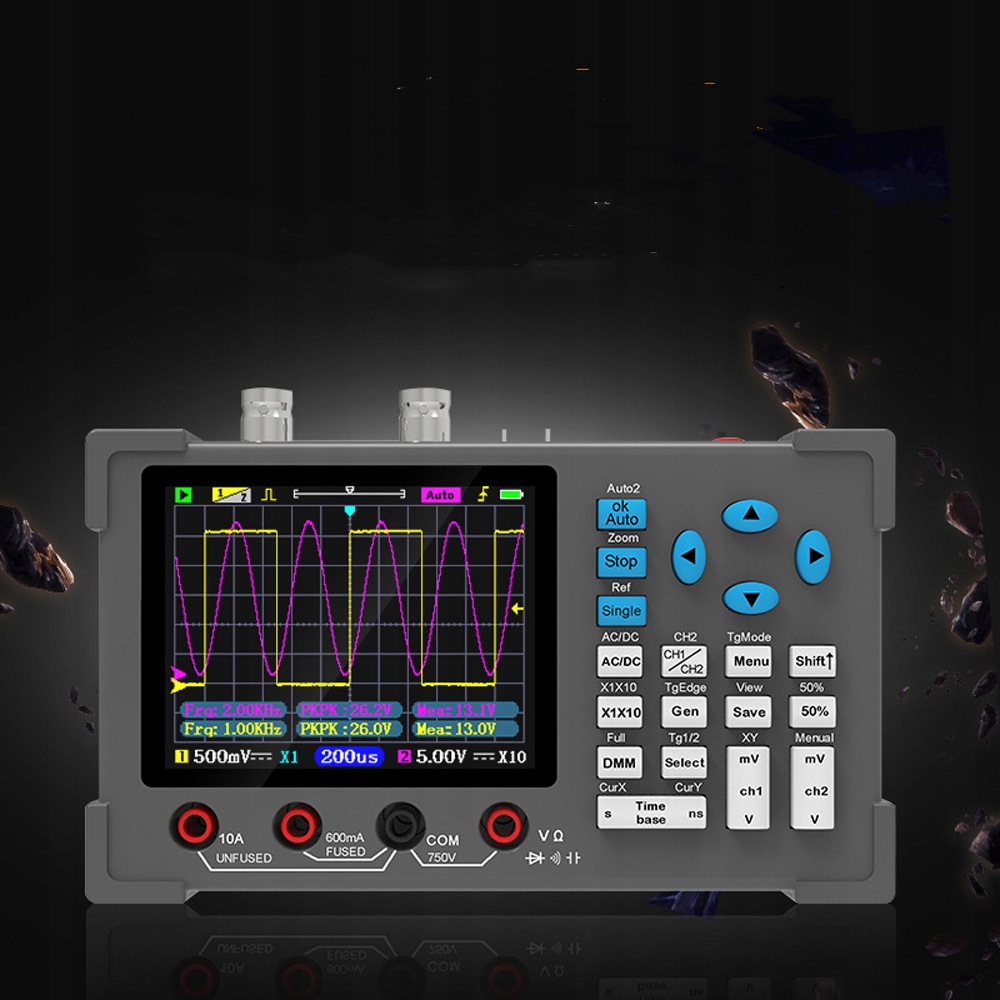

【Дизайн 3-в-1 із дисплеєм IPS】: цей продукт чудово поєднує функції цифрового осцилографа, мультиметра та генератора сигналів в одному пристрої. 3,2-дюймовий IPS-дисплей із чіткою роздільною здатністю, повний огляд із високою чутливістю, сигнали каналу 2 можна налаштувати на зелений/блакитний/фіолетовий.

【Генератор сигналу】: вбудований генератор хвильового сигналу, може виводити синусоїду. , квадратна хвиля, трикутна хвиля тощо. Амплітуда напруги становить 2,5 В, частоту можна регулювати від 0 до 2 МГц, а робочий цикл прямокутної хвилі можна регулювати від 1% до 99%.

【Високоточний мультиметр】: вбудований істинний середньоквадратичний мультиметр, який підтримує швидке програмне калібрування. З напругою постійного/змінного струму, струмом постійного/змінного струму, опором, ємністю, перевіркою діодів і цілісності. Під час вимірювання низької напруги/опору/безперервності можна одночасно використовувати функції осцилографа та мультиметра (маленьке поле у ​​верхньому правому куті).

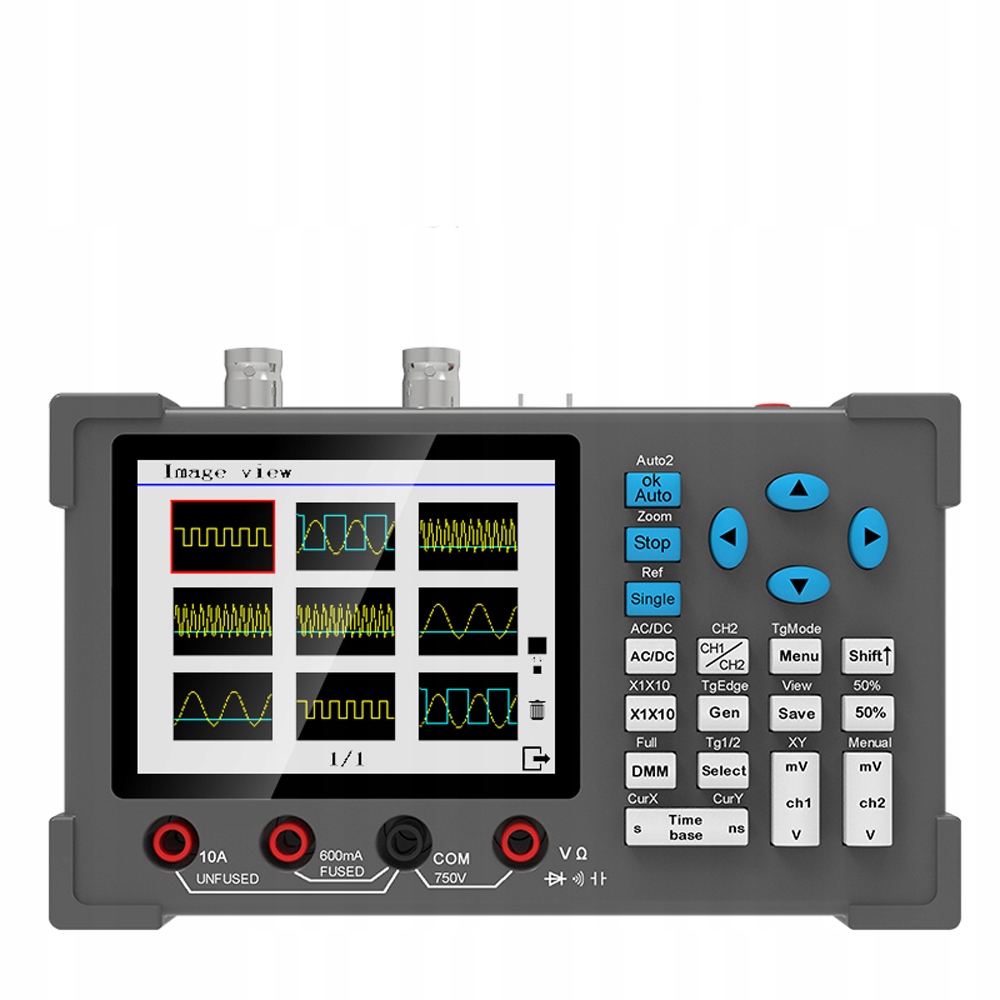

【Функція цифрового осцилографа】: функція двоканального осцилографа зі смугою пропускання 120 МГц. і частота дискретизації 250 Мвиб/с. З відмінною функцією тригера (автоматичний, одноразовий, звичайний). Підтримує налаштування чутливості та часової розгортки, автоматичне налаштування режиму, 2-канальний аналіз сигналу, вимірювання курсором, опорні сигнали, спектр ШПФ, опорні сигнали, збереження та перегляд сигналів.

【Чутливість і розгортка】: Осцилограф автоматично виявить сигнал і відрегулює діапазони. Підтримує ручне вертикальне та горизонтальне налаштування форми сигналу. Вертикальна чутливість вказує на напругу у вертикальному напрямку та регулюється за допомогою кнопок mV і V для адаптації до різних напруг. База часу представляє час у горизонтальному напрямку. Він регулюється за допомогою кнопок S і NS для адаптації до різних частот. У режимі зупинки користувач може переміщати форму сигналу ліворуч і праворуч.

【Налаштування двох автоматичних режимів】: підтримує автоматичний і повністю автоматичний режими за допомогою однієї кнопки, без складних операцій, ви можете швидко визначити та відобразити форму сигналу. У повністю автоматичному режимі не потрібно натискати клавіш і виконується безперервна автоматизація.

【Висока пропускна здатність і частота дискретизації】: частота дискретизації в реальному часі становить 250 МВиб/с, пропускна здатність у двоканальному режимі зменшується вдвічі до 60 МГц.

【Двоканальний】: у двоканальному режимі, який може вимірювати та відображати дві форми сигналу одночасно для порівняння та аналізу.

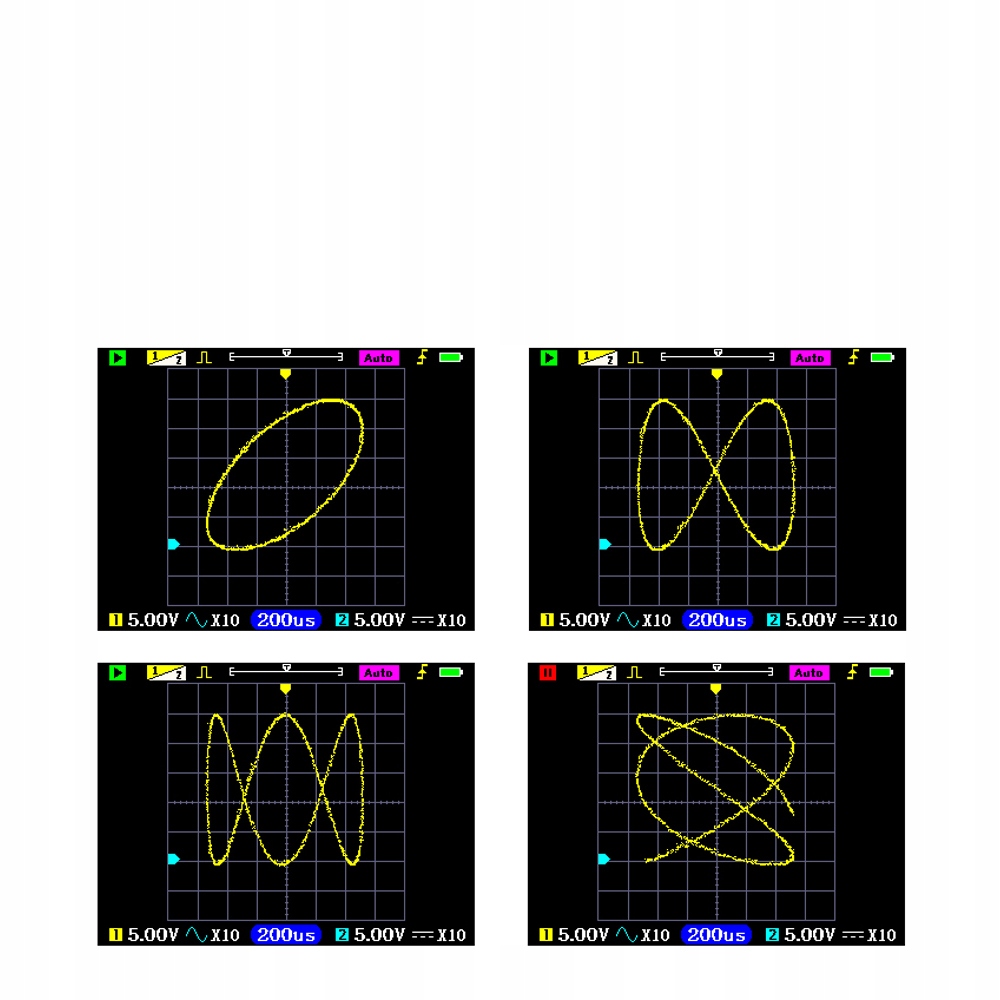

【Режим XY для вимірювання курсором】 : Режим XY – це зображення, створене шляхом об’єднання форм хвилі двох каналів і зазвичай використовується для відображення різниці фаз або співвідношення частот між двома сигналами. Підтримує вимірювання курсору X і Y. Наприклад, горизонтальний курсор можна використовувати для вимірювання інтервалу часу між двома імпульсами. Вертикальний курсор можна використовувати для вимірювання напруги та різниці напруг у будь-яких двох місцях.

【Спектр ШПФ】: ШПФ (швидке перетворення Фур’є) – це алгоритм, який перетворює хвилі у часовій області в частотну область, яка може використовувати для аналізу частотної складової у формах сигналів. Підтримуються лінійний і логарифмічний відображення. Примітка. ШПФ може відображати лише спектрограми, вимірювання частоти не підтримується.

【Опорний сигнал】: підтримує фіксацію опорних сигналів, статичне відображення поточного сигналу на екрані, тоді як динамічні сигнали залишаються нормою

Осцилограф:

Швидкість дискретизації в реальному часі: 200 Мс/с

Аналогова смуга пропускання: 120 МГц (лише CH1); 60 МГц (CH1+CH2)

Еквівалентна вибірка: 500M

Час наростання: <3ns

Зберігання: 128 КБ

Імпеданс: 1ΜΩ

Часова база: 5 нс-10 с

Пікова напруга: ±40 В (1x), ±400 В (10x)

Режим запуску: автоматичний/звичайний /одиночний

Тип тригера: зростання/спад

Режим відображення: YT/XY/рол

Стійкість: немає/1с/∞

Автоматичний режим : oneKey-auto/full-auto

Чутливість: X1:10mV/division ~ 10V/division; X10:100mV/div~100V/div

Об'єкти вимірювання: 14 типів

Зсув постійного струму: ±2%

Режим XY: так

Знімок екрана: так

Частота: ±0,01%

Режим масштабування: так

ШПФ: так

Генератор хвиль: sin/ квадрат/трикутник

Напруга генератора: 2,5 В ± 0,05

Частота генератора: 1 Гц-2 МГц

Мультиметр:

Напруга постійного струму: 600 мВ/6,00 В/60,0 В/600 В/750 В, ±(0,5%+3)

Напруга змінного струму: 600 мВ/6,00 В/60,0 В/600 В, ±(1%+) 3)

Постійний струм: 600 мА/10 А, ±(2%+5)

Змінний струм: 600 мА/10А, ±(3%+5) )

примітка до струму: отвір 600 мА з запобіжником 1 А, отвір 10 А без запобіжника

Опір: 600,0 Ом ± (1,5% + 3); 6000 кОм/60,00 кОм/600,0 кОм±(1%+3); 6.000ΜΩ, ±(1,5%+5); 60,00 ΜΩ, ±(3%+3)

Ємність: 60,00 нФ/600,0 нФ/6000 мкФ ± (5% + 5), 60,00 мкФ/600,0 мкФ ± (10% + 5)

Діод: 0,0 В ~ 3,3 В, 3,3 В вище OL дисплей

Безперервність: звук при 50 Ом і нижче

Розмір виробу: 145*86*32 мм/5,71* 3,39*1,26 дюйма

Розмір упаковки: 220*150*70 мм/8,66*5,91*2,76 дюйма

Вага упаковки: 600 г / 1,32 фунта

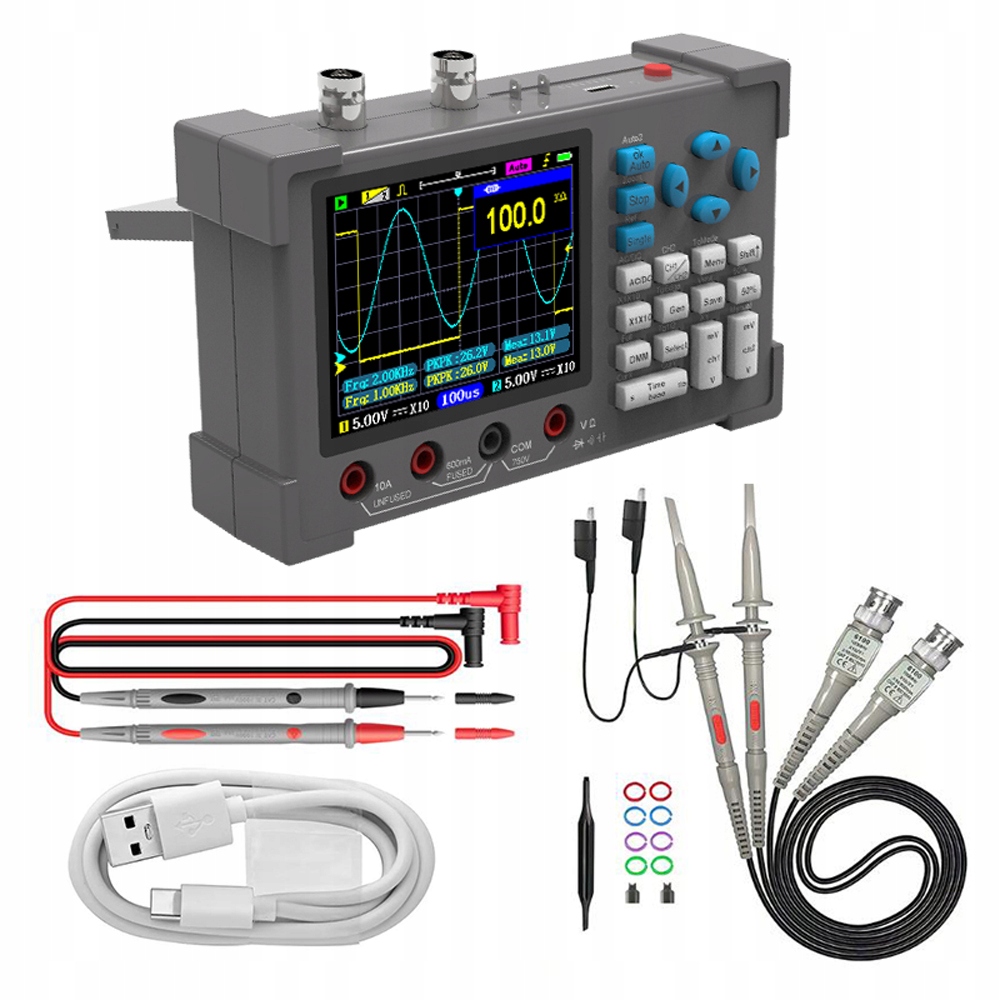

Пакувальний лист:

1*цифровий осцилограф 3-в-1

1 *Пара тестової ручки

2 *Кабель

1 * Кабель для зарядки

1 * Набір аксесуарів
