Свердлильний верстат EXPERT M 2.21 - SPECIAL можна назвати двома багатошпиндельними свердлильними верстатами в одному. Перша головка розташована вертикально, її відстань від гребінця можна регулювати. Другий має два режими роботи: горизонтальне або вертикальне свердління. Конструкція свердла дозволяє виконувати отвори під ексцентрикові з'єднання за одну операцію.

ДВА РЕЖИМИ ГОЛОВКИ (ГОРИЗОНТАЛЬНЕ ТА ВЕРТИКАЛЬНЕ СВЕРДЛІННЯ)

Задня головка має робочий діапазон головки від 0 до 90 градусів, тож ми можемо свердлити ексцентрики, дюбелі тощо.

ІДЕАЛЬНЕ СВЕРДЛЕННЯ

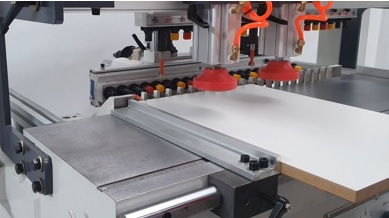

Свердло оснащено 2 верхніми затискачами, які запобігають переміщенню елемента під час операції свердління, і 2 знімними передніми затискачами, які дозволяють автоматично наводити просвердлюваний елемент, забезпечуючи точність і повторюваність свердління в малих і вузьких елементах. Після зняття додаткових фіксаторів отримуємо повну ширину роботи.

ДВА ЕЛЕМЕНТИ ОДНОРОЧНО

Можливість свердлити два елементи за одну операцію, що значно прискорює виробництво.

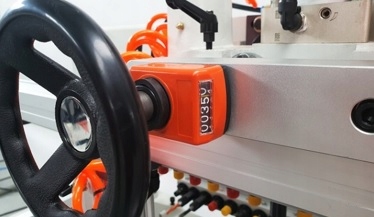

РЕГУЛЮВАННЯ ГОЛОВОК

Регулювання головок здійснюється за допомогою трапецієподібних гвинтів.

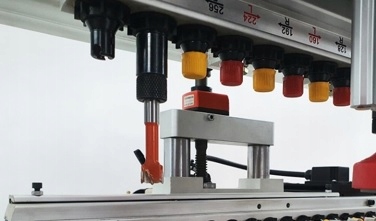

Кріплення свердел

Свердло використовує систему кріплення свердла за допомогою швидких з’єднувачів

ДВА РЕЖИМИ ГОЛОВКИ (ГОРИЗОНТАЛЬНЕ ТА ВЕРТИКАЛЬНЕ СВЕРДЛІННЯ)

Задня головка має робочий діапазон головки від 0 до 90 градусів, тож ми можемо свердлити ексцентрики, дюбелі тощо.

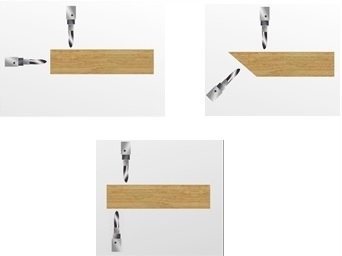

СХЕМА РОБОТИ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Розміри столу: 340 x 1100 мм
• Товщина елемента: 8 - 50 мм
• Загальна потужність: 3 кВт
• Кількість верхніх свердлильних агрегатів: 1
• Кількість нижніх свердлильних вузлів: 1 (можливість нахилу агрегату до 90 градусів)
• Кількість верхніх затискачів: 2
• Кількість передніх затискачів: 2
• Швидкість обертання шпинделя: 2800 об/хв

ВЕРХНЯ ГОЛОВКА

• Кількість шпинделів: 21 шт.
• Відстань між шпинделями: 32 мм
• Можливість нахилу агрегату 0-90°: Ні

НИЖНИЙ ГОЛОВКА

• Кількість шпинделів: 21 шт.
• Відстань між шпинделями: 32 мм
• Можливість нахилу агрегату 0-90°: Так
