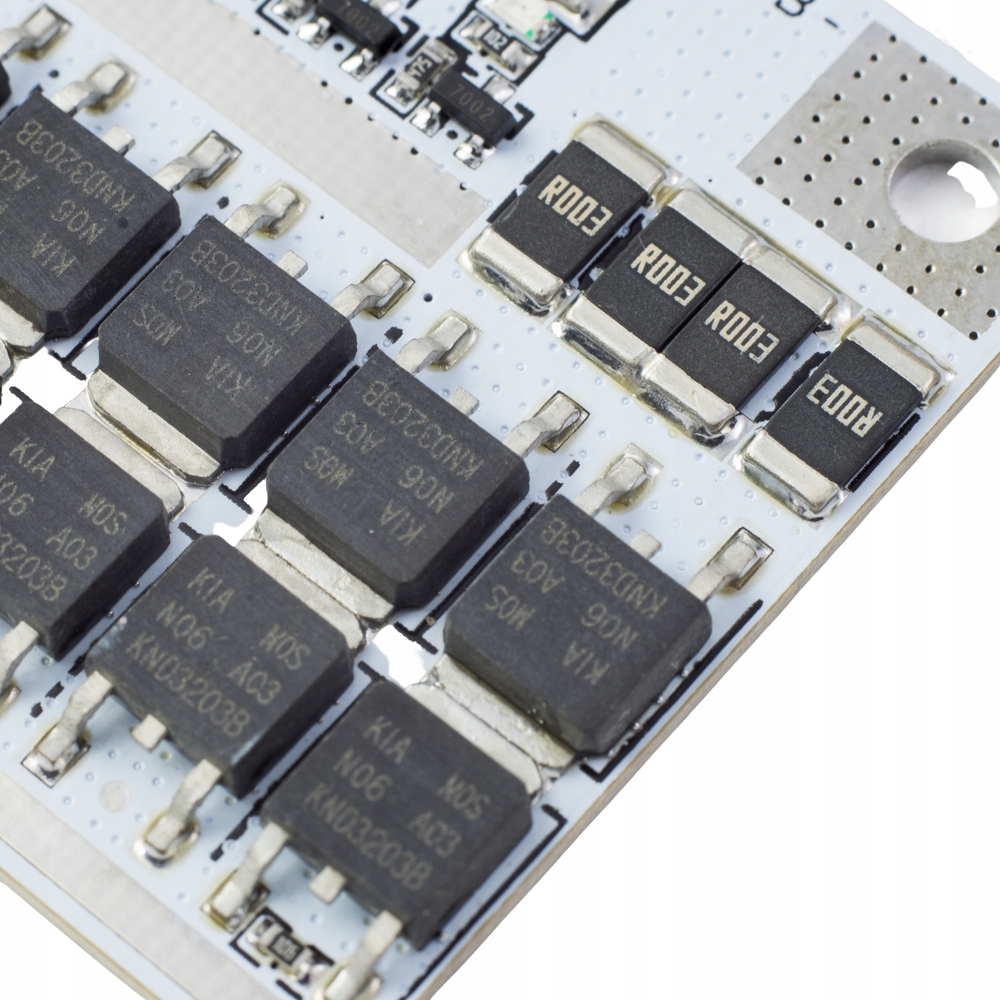

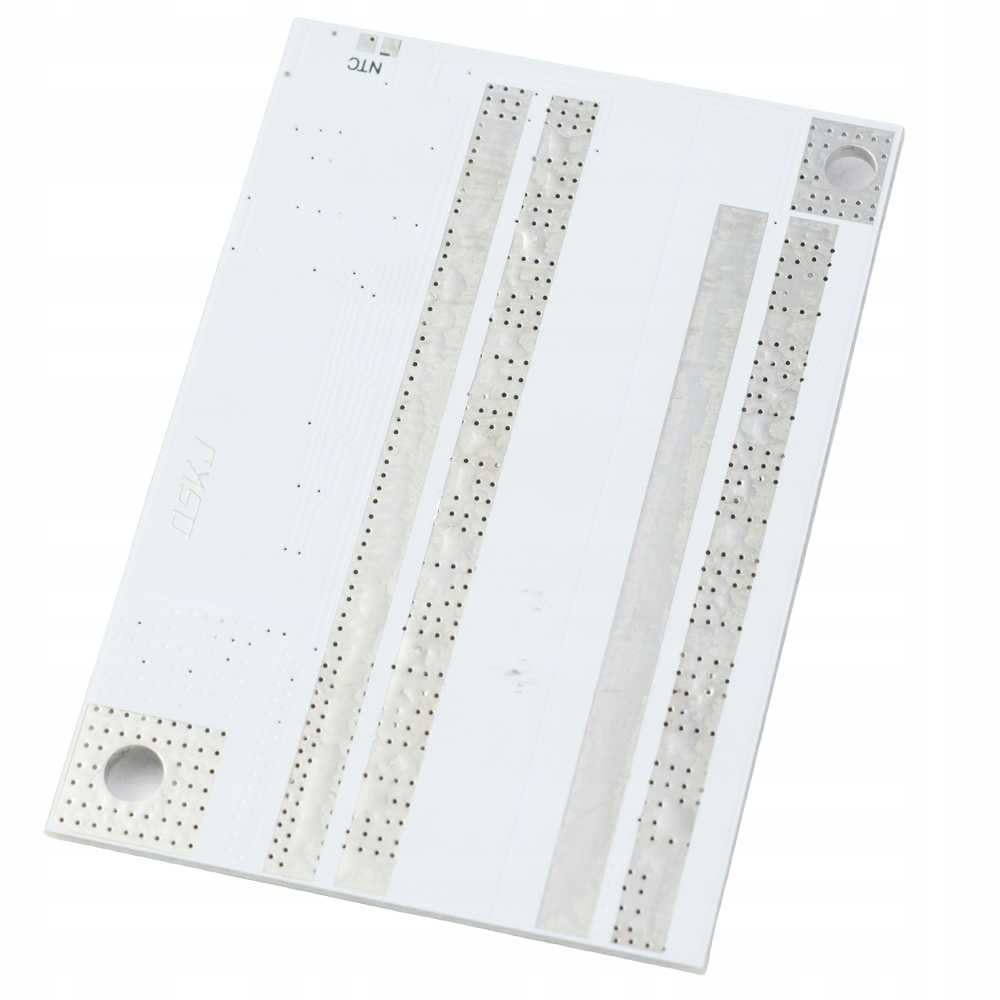

Зарядний пристрій BMS Balancer 5S 100A Li-Ion 18650

Модуль зарядного пристрою Li-Ion або Li-Pol популярного розміру 18650 або подібного.

Підтримка 4 елементів або Пакет 5S з напругою 18 В - 21 В (3,6 В - 4,2 В на елемент) із захистом і балансиром.

Можна вільно конвертувати в 3S/4S/5S.

Застосування

Модуль BMS 5S 100A можна використовувати для переобладнання акумуляторних інструментів. Такі інструменти часто мають нікель-кадмієві батареї, а нові батареї дуже дорогі.

Перетворення такої батареї викрутки на літій-іонну буде не тільки дешевшим, але й матиме кращу технологічну батарею. утилізації та кращої продуктивності.

Окрім інструментів, ви можете використовувати його для створення власних енергетичних банків або інших програм, де батарея складається з послідовно з’єднаних Li-Ion/Li-Pol батарей.

Ви можете створити більші батареї, з’єднавши елементи паралельно. Таким чином ви збільшите ємність усієї батареї та максимальний струм, який ви можете отримати від неї.

Параметри модуля BMS 5S 100A:

• Кількість підтримуваних комірок: 5
• Максимальний тривалий струм: 80 A (окреме підключення портів P-/C-)
• Максимальний безперервний струм: 60 A (загальне підключення портів P-/C-)
• Максимум миттєвого струму: 100 A
• Функція балансування напруги
• Напруга балансу: 4,14–4,24 В
• Вирівнювальний струм: 60 мА
• Максимальний зарядний струм акумулятора: 60 А
• Максимальна зарядна напруга: 12,6 V (3S), 16.8V (4S), 21V (5S)
• Захист від короткого замикання
• Час активації захисту від короткого замикання: 100 -600 мкс. 4,24 В
• Час виявлення перезаряду: 1,5 - 2,5 с
• Захист від перерозряду< /li>
• Напруга захисту: 2,72 - 2,88 В (тип. .)
• Напруга скидання захисту: 2,9 - 3,1 В
• Час виявлення розряду: 0,5 - 1,5 с
• Робоча температура: -40 ÷ +80 °C< /li>
• Розміри: 60 x 42 x 4 мм

Модифікація плати 3S/4S/5S

Модуль з цієї пропозиції адаптований для роботи в системі 5S. Це можна легко змінити, припаявши або відпаявши перемички (резистори або краплю олова) у відповідних місцях.

Місця модифікацій позначені червоним.

Увага ! Ви змінюєте макет на власний ризик. Готові модулі доступні в інших пропозиціях.

Підключення (пайка та зварювання) елементів згідно креслення на фото.

Схема підключення корпусу 5S (18.0V-21.0V) - зарядка макс. 21 В

Загальний порт - вихідний струм 60 А

• B-: підключіть до негативного полюсу перших комірок
• B1: з’єднати з плюсом першої комірки та мінусом другої комірки
• B2 : з’єднати з плюсом другої клітинки та мінусом третьої клітинки
• B3: з’єднати з плюсом третьої клітинки та мінусом четвертої клітинки
• B4: під’єднайте до плюса четвертої комірки та мінуса п’ятої комірки
• B+: під’єднайте до плюса комірки п'ятий елемент, зарядний пристрій і навантаження
• P-: залиште не підключеними b>
• C- : підключити до мінуса навантаження та зарядний пристрій

Окремий порт - вихідний струм 80A

• B-: підключіть до негативного полюса першого елемента
• B1: підключити до плюса першої комірки та мінуса другої комірки
• B2: підключити до плюса другої комірки і мінус третьої комірки
• B3: з'єднати з плюсом третьої комірки та мінусом четвертої комірки
• B4: підключити до плюса четвертої комірки та мінуса п’ятої комірки
• B+: підключити до плюса п’ятої комірки, зарядного пристрою та навантаження
• P-: підключити до мінуса навантаження
• C- : підключити до мінуса навантаження та зарядного пристрою

Схема підключення пакету 3S (10.8V-12.6V) - зарядка макс. 12,6 В

Загальний порт - вихідний струм 60A

• B-: підключіть до полюса негативна перша клітинка
• B1: залишити не підключеним (резистор)
• B2: залишити непідключеним (резистор)
• B3: підключити до плюса першої комірки та мінуса другої комірки
• B4: підключити до плюса другої комірки і мінус третьої комірки
• B+: підключити до плюса третьої комірки, зарядний пристрій і заряд
• P- >: залишити не підключеним
• C-: підключити до мінуса навантаження та зарядного пристрою

Окремий порт - вихідний струм 80A

• B-: підключіть до негативного полюса першого елемента
• B1: залишити не підключеним (резистор)
• B2: не підключити (резистор)
• B3: з’єднати з плюсом першої клітинки та мінусом другої клітинки
• B4: з’єднати з плюсом другої клітинки та мінусом третьої клітинки< /li>
• B+: підключіть до плюса третього елемента, зарядного пристрою та навантаження
• P-: підключіть до мінуса навантаження
• C-: підключити до мінусових навантажень і зарядних пристроїв

Схема підключення пакету 4S (14.4V-16.8V) - зарядка макс. 16,8 В

Загальний порт - вихідний струм 60A

• B-: підключіть до полюса мінус першої комірки
• B1: залишити непідключеним (резистор)
• B2: підключити до плюса першої комірки і мінус другої комірки< /li>
• B3: з'єднайте з плюсом другої комірки та мінусом третьої комірки
• B4: підключити до плюса третьої комірки та мінуса четвертої комірки< /li>
• B+: підключити до плюса четвертої комірки, зарядного пристрою та навантаження
• P-: залишити не підключеним
• C-: підключити до мінуса навантаження та зарядний пристрій

Окремий порт - вихідний струм 80A

• B-: підключіть до негативного полюса першого елемента
• B1: залишити не підключеним (резистор)
• B2: підключити до плюса першої комірки та мінуса другої комірки
• B3: під’єднайте до плюса другої комірки та мінуса третьої комірки
• B4: під’єднайте до плюса комірки третьої комірки та мінус четвертої комірки
• B+: підключіть до плюса четвертої комірки, зарядний пристрій і навантажте
• P-: підключити до мінуса навантаження
• C- : підключити до мінуса навантаження та зарядного пристрою

Не змішуйте нові та використані елементи. Рекомендовано використовувати елементи з однаковими параметрами (ємність, напруга, внутрішній опір).
