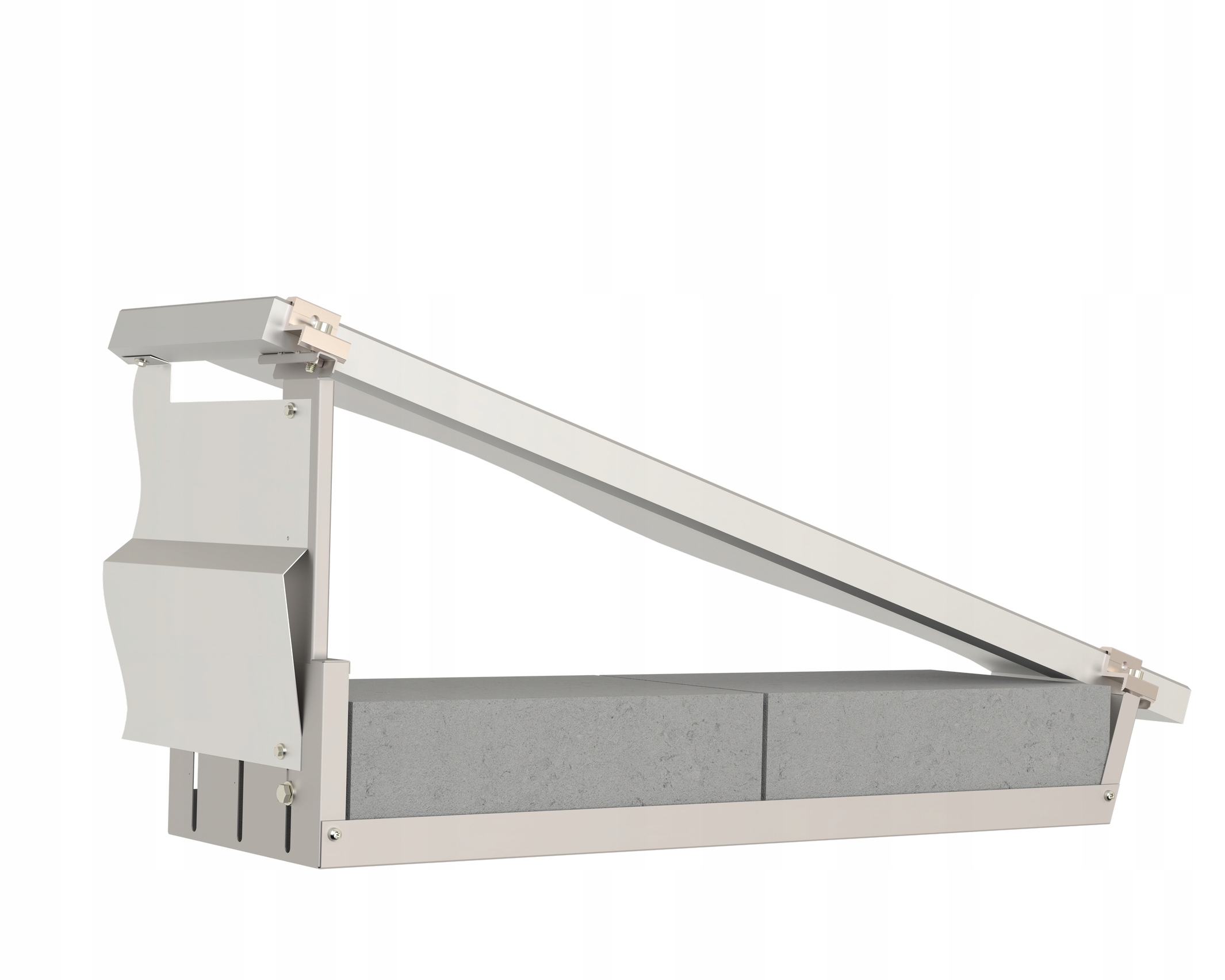

Баластна конструкція, фотовольтаїка, регулювання 15-20°, L = 900 мм, BM-03
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 28
Просматривая «Балластная конструкция, фотогальваника, регулировка 15-20°, L = 900 мм, BM-03» данный товар из каталога «Фотовольтаїка», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Застосування:
Неінвазивний дизайн. Плоский дах. Покриття руберойдом, мембраною.
Кріплення: Баластне навантаження - бетонні блоки В6.
Конструкція призначена для модулів максимальною шириною 1134 мм
Конструкція:
- Конструкція зі сталі з високостійким антикорозійним покриттям Magnelis.
- Хімічний склад покриття Magnelis з додаванням алюмінію та магнію на даний момент є найкращим захисним шаром з точки зору антикорозійного захисту, доступним на ринку.
- Технології формування листового металу, які використовуються у процесі виробництва, та використання високоякісних сировина забезпечує 25 років антикорозійного захисту нашої продукції.< /li>
- Довжина конструкції: L=900 мм
Переваги:
- Конструкція не вимагає використання поперечних профілів Збірка RR-01.
- Швидкість монтажу, просто розмістіть конструкцію на даху на відповідній відстані залежно від довжини панелей і доступної ширини даху.
- Конструкція дозволяє вирівнювати нерівності поверхні даху, регулюючи висоту задньої опори в діапазоні +- 40 мм при середньому куті нахилу 17,5°.
- Спеціальні гострі пронизливі виступи на конструкції викликають металеве з'єднання окремих панелей, що робить його не потрібне індивідуальне заземлення панелей або використання спеціальних пластин заземлення.
- Конструкція дозволяє установку в положенні «південь» або «схід-захід».
Аукціон проводиться за одну баластну конструкцію. При монтажі, наприклад: 3 панелі горизонтально в один ряд, необхідно замовляти 4 штуки конструкції.
В комплекті повинні бути торцеві затискачі КК-302, КК-352 або KK-402 і середні затискачі KS-302, KS-352 або KS-402, кількість відповідно до потреб, доступна на інших наших аукціонах.
Бетонні блоки B6, які видно на кресленнях не входить до комплекту постачання.
Збірка:
- Прикріпіть та відрегулюйте задню опору під середнім кутом 17,5 ° за допомогою гвинта M8 (затягніть гвинт на висоті маленького отвору (індикатора) на регулювальній пластині).
- Розмістіть окремі конструкції на даху, дотримуючись відповідних відстаней між наступними рядами.
- Завантажте конструкцію бетонними блоками B6.
- Відрегулюйте задні опори, щоб отримати рівну площину для монтажу панелей, таким чином усунувши будь-які можливі нерівності, спричинені схилами даху.
- Закріпіть панелі за допомогою стандартних фотоелектричних затискачів, обережно щоб панелі були врівень з конструкцією. у разі «розгойдування» панелі змініть висоту задніх опор.
- Правильно відрегульовані опори повинні створювати однорідну поверхню для фотоелектричних панелей.
- У разі монтажу панелі в системі «південь», рекомендовано додатково встановити вітрогенератор BW-17 доступний на іншому нашому аукціоні. Вітрова опора захищає панелі від надмірних вітрових навантажень, особливо у випадку великих панелей. Спеціальна конструкція вітрової опори дозволяє додатково кріпити панель до вітрової опори за допомогою гвинтів.
У вкладці "Додаткова інформація" ви знайдете повний каталог фотоелектричних конструкцій, які пропонує наша компанія.
Інші елементи фотоелектричних установок доступні на інших наших аукціонах.
