БАЛКОННА ЗАСУВКА, РУЧКА ДЛЯ КУРЦЯ

Використовується для засувки балконних дверей без необхідності закривати ручку. Призначений для встановлення на стаціонарну стійку (раму).

Кріплення оснащене елементом, який маскує гвинти після встановлення.

КОМПЛЕКТ ВХОДИТЬ

✅поручень із дуже міцного матеріалу;

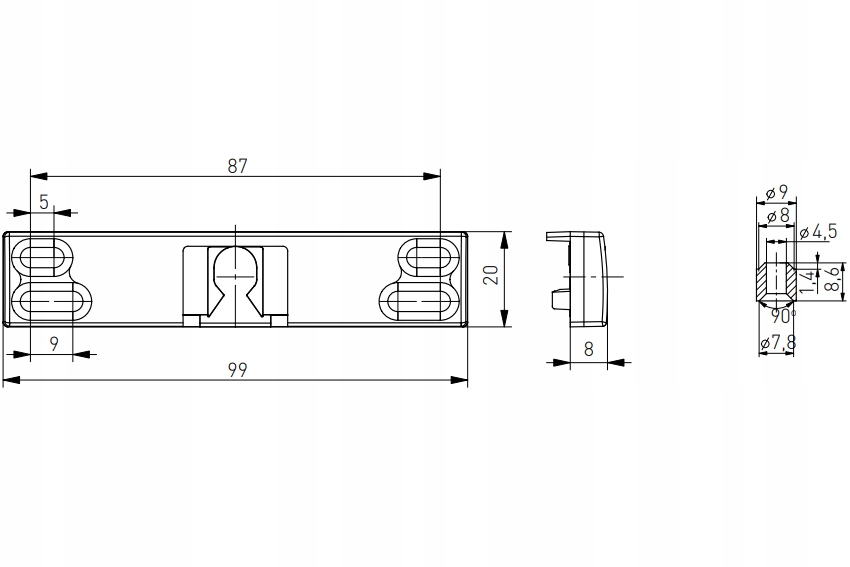

✅засувка з роликом

✅4 кріпильні гвинти

І тип шурупи:

• зі свердлом, для ПВХ/алюмінію
• для дерева

ВСТАНОВЛЕННЯ ПРИДБАНОГО НАБОРУ:

• Відкрийте ковпачок, що закриває кріпильні гвинти в ручці;
• Позначте на висоті вашого вибір на зовнішній стороні вікна на вертикальній рамі крила, де просвердлити отвори. Використовуйте відповідні гвинти та прикріпіть ручку.
• Прикріпіть ролик засувки до металевої напрямної вікна, відкрутивши один із гвинтів і затягнувши його в цьому місці;
• Відрегулюйте засув до віконної рами. на висоті ролика, щоб ролик вільно входив у паз засувки, а потім затягніть його відповідними гвинтами. Встановлення ролика засувки на дверне полотно Ролик засувки кріпиться на ведучу шестерню (стулкову планку фурнітури, яка взаємодіє з ручкою) за допомогою гвинта, що входить в комплект, вставляючи гвинт в перший отвір, розташований над корпусом редуктора. . Встановлення засувки на дверну коробку Засувку необхідно розташувати в такому положенні, щоб вона могла взаємодіяти з роликом, який знаходиться на шпінгалеті, і закріпити елемент на коробці балконних дверей. Розташування елемента рами (в залежності від профілю балконних дверей) Монтаж балконної ручки Ручку встановити на край профілю дверного полотна із зовнішнього боку, на висоті ручки. Закріпіть гвинтами (у комплекті), а потім надіньте кришку, яка закриває гвинти.
