БАЛКОННА ЗАСУВКА ДВЕРНА РУЧКА ДВЕРНА РУЧКА

рама.

Балконна засувка використовується для засуву балконних дверей без необхідності закривати ручку. Засув призначений для кріплення на нерухому стійку (раму). При використанні вищевказаного рішення ручка також встановлена ​​на зовнішній стороні дверей для зручності використання.

Балконна ручка використовується для полегшення зачинення та відкривання балконних дверей зовні. Виготовлений із пластику ASA, стійкого до ультрафіолетового випромінювання. Ручка оснащена елементом, який маскує гвинти після складання.

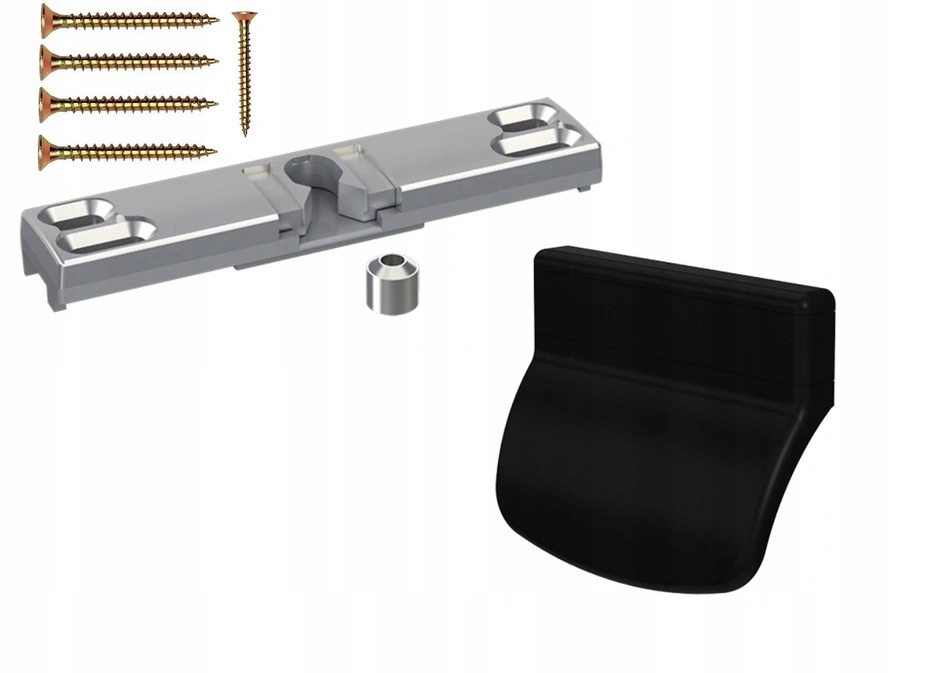

КОМПЛЕКТ ВКЛЮЧАЄ

• поручень із дуже міцного матеріалу;
• засувка з роликом
• 4 кріпильні гвинти

Тип гвинтів:

• зі свердлом, для ПВХ/алюмінію
• для дерева

ВСТАНОВЛЕННЯ ПРИДБАНОГО НАБОРУ:

• Відкрийте ковпачок, що закриває кріпильні гвинти в ручці;
• Позначте на висоті вашого вибір на зовнішній стороні вікна на вертикальній рамі крила, де просвердлити отвори. Використовуйте відповідні гвинти та прикріпіть ручку.
• Прикріпіть ролик засувки до металевої напрямної вікна, відкрутивши один із гвинтів і затягнувши його в цьому місці;
• Відрегулюйте засув до віконної рами. на висоті ролика, щоб ролик вільно впадав у паз фіксатора, а потім затягніть його відповідними гвинтами. Встановлення ролика засувки на дверне полотно Ролик засувки кріпиться на редуктор (смугу стулки фурнітури, яка взаємодіє з ручкою) за допомогою гвинта, що входить в комплект, вставляючи гвинт в перший отвір, розташований над касетою редуктора. . Встановлення засувки на дверну коробку Засувку необхідно розташувати в такому положенні, щоб вона могла взаємодіяти з роликом, який знаходиться на приводі, і закріпити елемент на коробці балконних дверей. Розташування елемента рами (в залежності від профілю балконних дверей) Монтаж балконної ручки Ручку встановити на край профілю дверного полотна із зовнішнього боку, на висоті ручки. Закріпіть гвинтами (у комплекті), а потім надіньте кришку, яка закриває гвинти.
