BasicGSM-SET КОМПЛЕКТ СИСТЕМИ ПОВІДОМЛЕННЯ ROPAM

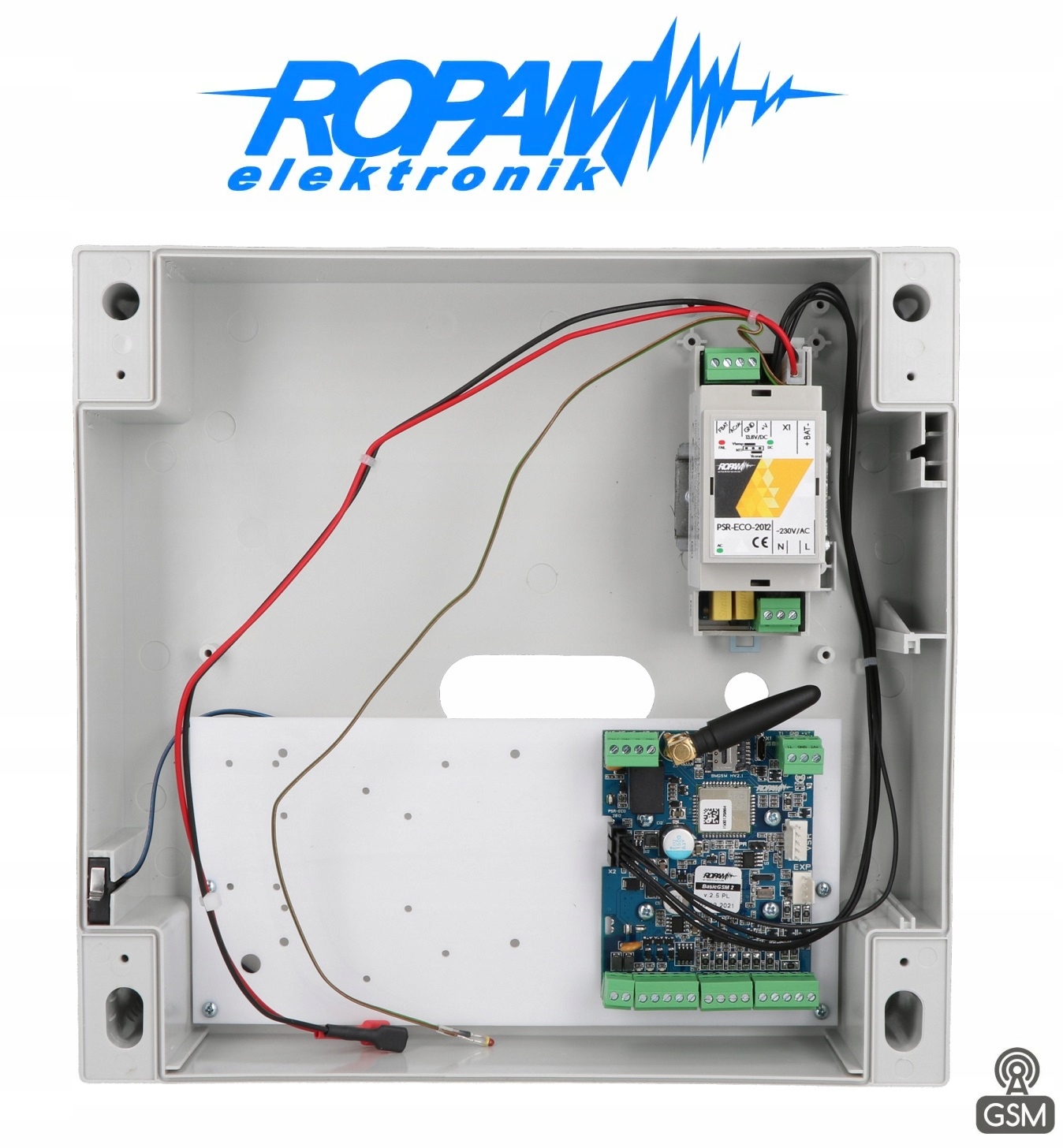

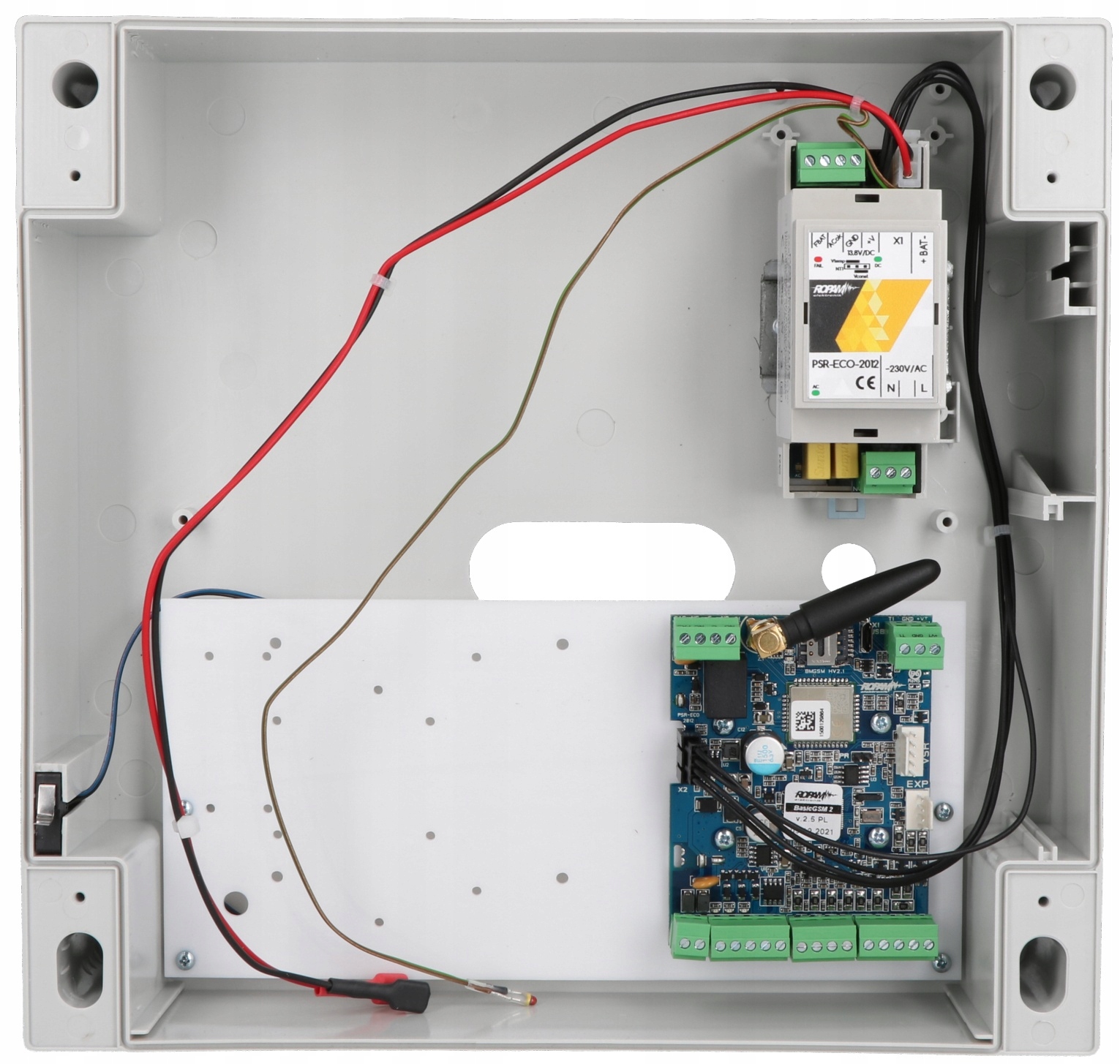

BasicGSM-SET Комплект GSM модуля в корпусі з блоком живлення та антеною Ropam

BasicGSM-SET Набір модулів сповіщення та керування, призначений для інтеграції системи сигналізації та автоматизації будівлі за допомогою модуля зв’язку GSM.

Основні характеристики набору входять:

• авторитетний виробник Ropam
• висока якість виготовлення
• Аварійне живлення від батареї
• Посібник користувача польською мовою
• Інструкція зі встановлення польською мовою
• Просто спосіб складання та обслуговування

В набір входять:

• GSM-модуль: BasicGSM 2
• Буферне живлення: PSR-ECO-2012
• GSM-антена: AT -GSM-MINI90
• Корпус: O-R3P

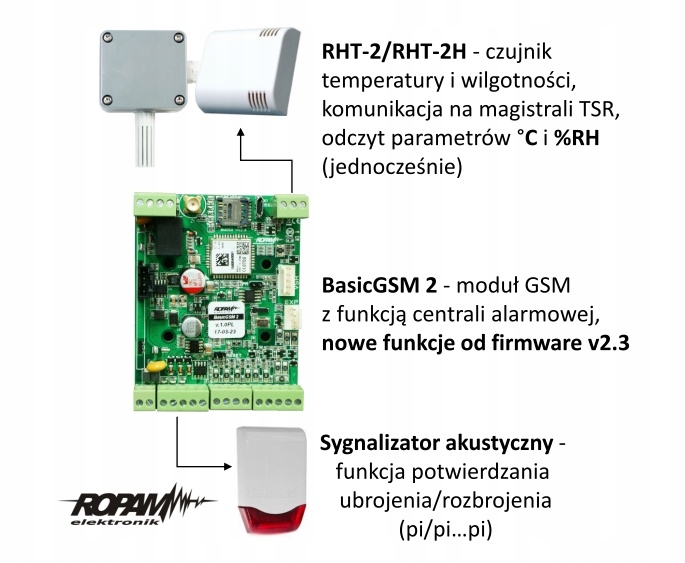

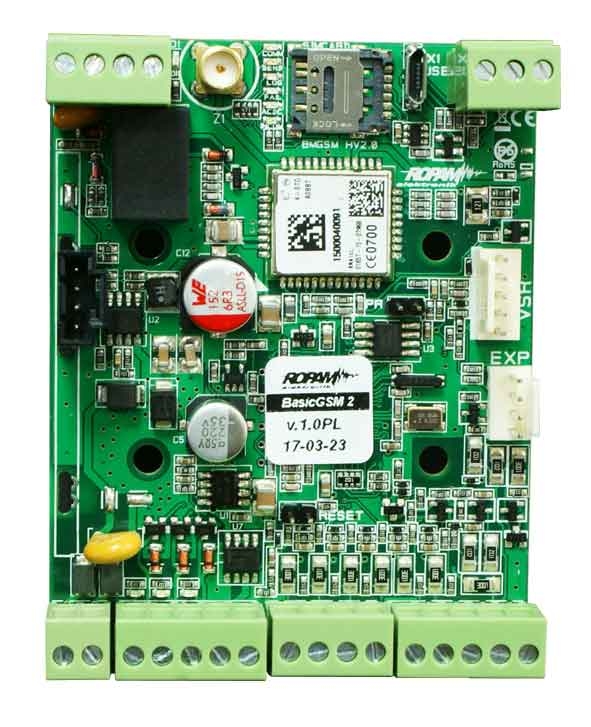

BasicGSM 2 - GSM модуль, призначений для взаємодії з ППК. Універсальний і надійний, він дозволяє сповіщати про події в системі і дистанційно керувати нею з модульного рівня.Користувач може, наприклад, дистанційно поставити/зняти систему з охорони, переглянути історію подій в системі або керувати пристроями домашньої автоматизації.

До найбільш важливих характерних особливостей модуля можна віднести:

• Реалізація сповіщень за допомогою SMS / ДЗВІНКУ / електронної пошти
• Реалізація дистанційного керування через SMS / CLIP / DTMF
• Віддалене керування через додаток RopamBasic або RopamDroid для мобільних пристроїв
• Пам'ять на 1000 подій
• Вбудований у розширеному 32-розрядному логічному процесорі
• Вбудований мережевий модем GSM 2G
• Вбудований 6 входів NO/NC, 2 аналогових входи NO/NC
• Вбудований -вхід 1 релейний вихід, 3 виходи OC і 1 вихід AUX
• Вбудований роз'єм SMA-F антена
• Вбудований слот для nanoSIM
• Вбудований порт microUSB для програмування та оновлення програмного забезпечення

BasicGSM 2 є наступником добре відомого й високо оціненого модуля сповіщень і керування Ropam BasicGSM. Замінивши модуль у версії 1.0 на версію 2.0 в існуючій системі, можна перенести налаштування. Детальну інформацію про міграцію можна знайти в посібнику.

Технічні характеристики:

• Кількість номерів сповіщень 8
• Кількість номерів керування 8
• Кількість входів 8
• Кількість виходів 4
• Виходи керування ТАК
• Віддалена конфігурація Так
• Моніторинг GPRS, SMS, CLIP
• Тип роз’єму SMA
• Конфігурація BasicGSM Manager / SMS
• Живлення 12 В постійного струму
• >Розміри 68 × 87 × 32 мм

Застосування модуля BasicGSM 2:

Завдяки структурі та функціональності модуля BasicGSM 2 він призначений для інтеграції з іншими пристроями як допоміжний пристрій. Перш за все, він використовується для взаємодії з ППКОП, як GSM-сповіщувач і пристрій дистанційного керування системою. Завдяки йому можна, наприклад, дистанційно ставити та знімати систему з охорони, контролювати окремі виходи, переглядати стан окремих входів або переглядати історію подій. BasicGSM також використовується в:

• системах домашньої автоматизації
• системах контролю доступу
• системах контролю та управління через мережу GSM
• Системи контролю та нагляду за температурою
• Системи контролю та нагляду за мережами передачі енергії

GSM-сповіщення

Миттєве інформування про подію в системі

GSM-сповіщення наразі є основою кожної професійної системи сигналізації. Модуль BasicGSM 2 використовує стандартні, перевірені методи сповіщення про події SMS/CALL/e-mail. Сповіщення можна надіслати на 8 різних телефонних номерів, 8 адрес електронної пошти або додатків для мобільних пристроїв RopamBasic і RopamDroid. Додатковою перевагою модуля є можливість завантаження та відтворення до 8 голосових повідомлень у разі сповіщення про ДЗВІНОК.

Входи/виходи модуля

Взаємодія з будь-якими ППК і виконавчими пристроями

Модель BasicGSM 2 оснащена 8 входами, з яких:

• Перші 6 (I1 - I6) є стандартними входами типу NO/NC. Вони використовуються для контролю стану системи сигналізації
• Входи 7 і 8 є аналоговими входами NO / NC (GND - 12 В або 0 - 10 В), що дозволяє підключати аналогові сповіщувачі

Модуль також оснащений 1 релейним виходом (O1), який використовується для керування домашньою автоматизацією, наприклад, приводом воріт. Він також має 3 виходи OC (відкритий колектор) і 1 вихід живлення AUX (12 В). Виходи контролюються за допомогою SMS, CLIP, DTMF, RopamBasic, системних подій або LogicProcessor. Вони також захищені від короткого замикання (OCP), перевантаження (OLP), перегріву (OHP), перенапруги (OVP).

RopamBasic / RopamDroid

Віддалене керування зі смартфона

Великою перевагою модуля сповіщень BasicGSM 2 є можливість дистанційного керування з рівня мобільного додатку. Ropam пропонує:

• додаток RopamBasic для мобільних пристроїв з операційними системами Android та iOS. Він підключається через GPRS і RopamBridge, і з його рівня можна: переглядати стан підключених пристроїв, керувати виходами GSM-модуля, поставити/зняти систему з охорони, переглянути історію подій і переглянути статус несправності.
• Додаток RopamDroid для мобільних пристроїв із системною операційною системою Android, що дозволяє легко та швидко керувати системою (за допомогою SMS-повідомлень). Звідти користувач може, наприклад, перевірити стан системи, заблокувати входи або згрупувати виходи керування.

LogicProcessor

Інтелектуальне автоматизоване керування будинком

Ще одна перевага модуля BasicGSM 2 — це вбудований 32-розрядний мікропроцесор з операційною системою реального часу (RTOS). Завдяки цьому можна підтримувати розширені логічні функції та часові логічні функції. Таким чином, модуль можна використовувати для реалізації функцій домашньої автоматизації в поєднанні з GSM-контролем.

BasicGSM надає логічні функції для входів, виходів, маркерів, температурних порогів, аналогових вхідних порогів, несправностей, таймерів і двійкових значень. Він також підтримує 10 незалежних логічних умов, 10 реле часу та 4 календарних таймера. Можливості програмування логіки системи дуже широкі, що дозволяє точно адаптувати модуль до специфіки об'єкта та вимог замовника.

GSM 2G модем

Хороші параметри передачі

Для створення модуля BasicGSM 2 використовувався стандартний модем GSM для мереж 2G. Забезпечує стабільні параметри передачі зі швидкістю до 64 кбіт/с. Такої швидкості цілком достатньо для оповіщення та дистанційного керування системою. Мережа 2G також характеризується хорошою стійкістю до перешкод, що гарантує надійну передачу даних. Крім того, модуль виявляє спроби глушіння GSM, які зберігаються в пам'яті та сигналізуються на виході.

BasicGSM Manager

Програмування з комп'ютера

Ropam надає власне програмне забезпечення для комп’ютера BasicGSM Manager, за допомогою якого можна повністю налаштувати модуль BasicGSM 2. Програма має дружній інтерфейс, який робить конфігурацію простішою та інтуїтивно зрозумілішою, що підтверджує неоціненний при налаштуванні розширених функцій і системної логіки. З’єднання між модулем і комп’ютером може здійснюватися через порт microUSB або через GPRS.

Інсталятор також може змінити індивідуальні налаштування модуля за допомогою відповідних SMS-команд. Це рішення виявляється дуже зручним, коли потрібно внести незначні зміни в параметри модуля.

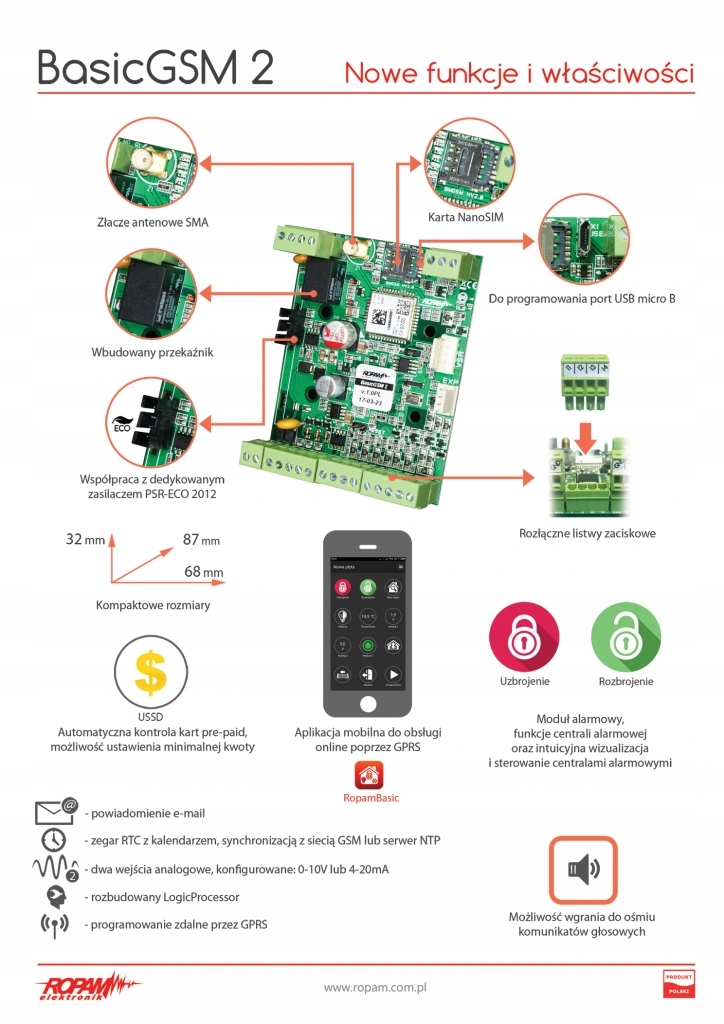

Інші можливості модуля BasicGSM 2:

• Гніздо для антени SMA-F, для підключення антени GSM
• Гніздо для NanoSIM, для розміщення картки
• Гніздо для підключення спеціального джерела живлення PSR-ECO 2012
• Порт MicroUSB для підключення комп’ютерної служби (програмування та оновлення програмного забезпечення)
• Входи FAC для контролю напруги змінного струму (наприклад, контрольна панель сигналізації)
• Оптична сигналізація стану пристрою
• Знімні клемники
• Пам'ять до 1000 подій із перезаписом
• Підтримка USSD-кодів, що дозволяє контролювати передплачені картки з установкою мінімальної суми на картці
• Вбудований годинник RTC (реального часу), підтримка 4 календарних таймерів, синхронізація з мережею GSM або сервером NTP
• Вбудований модем GSM/DC

O-R3P - Корпус для поверхневого монтажу, призначений для установки та інтеграції пристроїв системи Ropam SSWiN. Всередині можна встановити ППК OptimaGSM або модуль BasicGSM 2 / MultiGSM 2 і додаткові елементи системи. До відмітних елементів корпусу O-R3P належать:

• Монтажна пластина з оргскла (встановлення ППК або GSM-модуля гвинтами)
• Місце для сухого свинцево-кислотна батарея (SLA) 7 Ah / 12 V
• Захист від несанкціонованого доступу перед відкриттям корпусу
• Матеріал: ABS-пластик
• Закриття: закручується встик ( 4x)

Увага!

Корпус виготовлений із пластику, тому всередині можна встановити GSM/Wi-Fi антену .

Технічні характеристики:

• Тип корпусу для ППК і модулів GSM
• Робота: OptimaGSM, BasicGSM 2, MultiGSM 2
• Місце для батареї 12 В / 7 Ач
• Захист від саботажу ТАК
• Закриття: гвинтове спереду
• Виготовлено з АБС
• Розміри 264 × 253 × 85 мм

Місце для акумулятора

Можливість реалізації буферного джерела живлення для системи SSWiN

Всередині корпусу є місце для невеликої резервної батареї, сухої свинцево-кислотної 7 Ач / 12 В (SLA). Після його використання система сигналізації, встановлена ​​в корпусі, може працювати краще після відключення електроенергії. Робота в буферному режимі є однією з основних вимог, яким повинна відповідати кожна сигналізація.

Протидиверсійний захист

Захист від несанкціонованого відкриття< /b >

Ще одна перевага корпусу O-R3P - вбудований тампер, що забезпечує захист від несанкціонованого відкриття корпусу. Додатковий захист підвищує надійність і рівень захисту сигналізації.

PSR-ECO-2012 - Контрольоване буферне джерело живлення постійного струму, призначене для роботи з модулями серій BasicGSM 2 і MultiGSM 2, а також контрольними панелями серії OptimaGSM. Він також може використовуватися для живлення будь-яких інших пристроїв на 12 В постійного струму, споживана потужність яких не перевищує 20 Вт.

Відмітними елементами джерела живлення PSR-ECO-2012 є:

• Відповідає вимогам стандарту PN-EN 50131-6
• Має корпус, адаптований для монтажу на DIN-рейку
• Працює з 1.2 Ah або 7 свинцево-кислотних резервних акумуляторів Ah
• Характеризується високим ККД 90%
• Має технічні виходи: стан змінного струму, стан батареї, інші несправності
• Має численні захисти: OCP, SCP, OHP, OVP, UVP
• Має гальванічну розв'язку PRI/SEC 3,5 кВ
• Має оптичну індикацію роботи

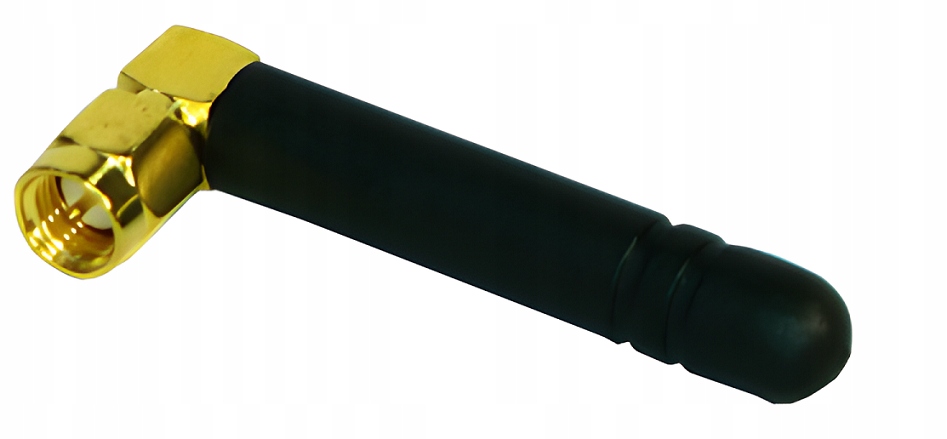

AT-GSM-MINI90 Міні-антена GSM 900 / 1800 МГц, призначена для внутрішнього встановлення на корпусі системи.

Її характеристики включають:

• Роз'єм антени SMA-m
• Посилення енергії 2,15 дБі
• VSWR < 2,0
• Імпеданс 50 Ом
• Поляризація: вертикальна, всенаправлена ​​

Технічні характеристики:

• Тип пристрою GSM антена
• Взаємодія модулів GSM і панелей керування з модулями GSM
• Місце встановлення Корпус системи
• Діапазон 900 / 1800 МГц
• Робоча температура -10...+ 40 ° C
• Розміри Ø 10 × 48 мм
