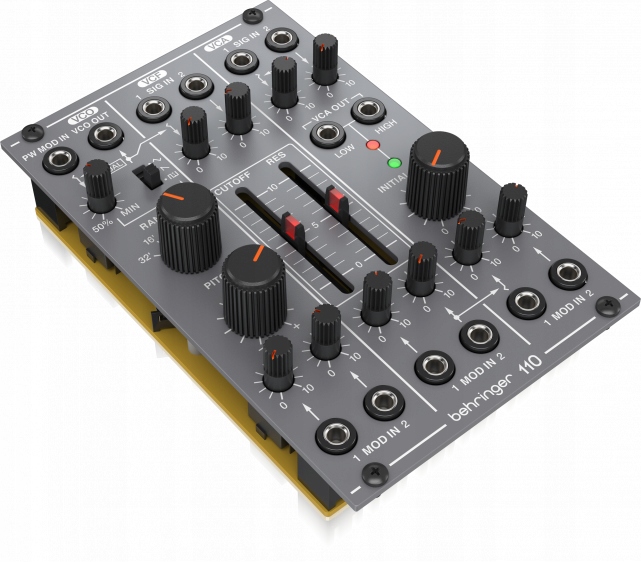

Модуль модульного синтезатора Behringer 110 VCO/VCF/VCA

Behringer 110 VCO/VCF/VCA є автентичним відтворенням оригінальних схем «System 100» 1980-х років, розміщених у стандартному корпусі Eurorack. Основні риси

• Чудовий модуль VCO / VCF / VCA з 1980-х
• Автентичне відтворення оригінальних схем "System 100M"
• Повний голосовий синтезатор із внутрішнім пов’язаним потоком сигналу для зручності використання
• VCO має 3 форми хвилі, які можна вибрати (дельта, рампа та прямокутна з ШІМ)
• VCO пропонує широкодіапазонний контроль висоти плюс 1 аудіовихід і 2 CV
входи
• VCF має регулятори зрізу, частоти та резонансу, а також 2 аудіовходи та 2 входи CV
• Генератор ШІМ з ручним і зовнішнім керуванням CV
• VCA має контроль посилення та 2 аудіовходи, 2 аудіовиходи (низький/високий) і 2 входи CV
• 17 елементів керування та перемикачів забезпечують доступ у реальному часі до всіх важливих параметрів
• Технічні дані Eurorack: 16 HP, 60 mA +12 V, 50 mA -12 V.

Специфікація: Записи

• Mod ширини імпульсу
• Гніздо 3,5 мм TS зі з’єднанням постійного струму
• Імпеданс 70 кОм
• Максимальний вхідний рівень від 0 В до +10 В 4% на В
• Вхід сигналу
• 2 х 3,5-мм гнізда TS зі з’єднанням постійного струму
• Імпеданс >50 кОм
• Максимальний вхідний рівень +17 dBu
• VCO mod
вхід
• 2 х 3,5-мм гнізда TS разом
• Імпеданс >50 кОм незбалансований
• Діапазон CV від 0 В до +10 В, 1 В/окт
• VCF mod
введення
• 2 х 3,5-мм гнізда TS разом
• Імпеданс >50 кОм незбалансований
• Діапазон CV від 0 В до +10 В, 1 В/окт
• VCA mod
вхід
• 2 х 3,5-мм гнізда TS разом
• Імпеданс >50 кОм незбалансований
• Діапазон CV від 0 В до +10 В, 1 В на 10 дБ

Виходить

• Вихід VCO
• 3,5-мм гніздо TS зі з’єднанням постійного струму
• Імпеданс 1 кОм незбалансований
• Максимальний вихідний рівень 10 В p-p
• Діапазон частот без зовнішнього CV < 1 Гц до 30 кГц
• Вихід VCA
• 2 x 3,5 мм TS роз’єм змінного струму
• Імпеданс 1 кОм незбалансований
• Високий максимальний вихідний рівень +18 дБ
• Низький максимальний вихідний рівень -2dBu
• Високий рівень шуму <-60dBu, 22Hz-22kHz
• Низький рівень шуму <-80dBu, 22Hz-22kHz

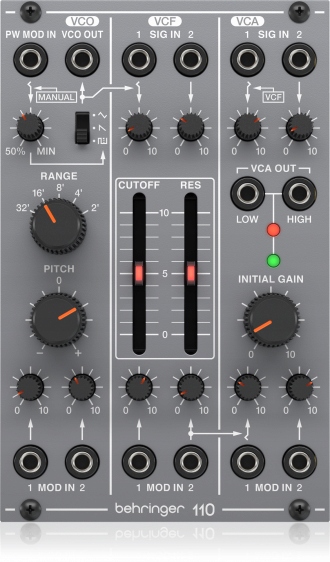

• Панель керування
• Ширина імпульсу від 50% до хв
• Форма сигналу: трикутник, пилкоподібний, імпульсний
• Діапазон 32',16',8',4',2'
• Діапазон висоти 2 октави
• Частота зрізу від 20 Гц до 20 кГц
• Перехід резонансу в автоколивання
• Рівень вхідного сигналу від -∞ до 0
• Зміна вхідного рівня від -∞ до 0
• Джерело живлення Eurorack 80mA(+12V), 50mA(-12V)

фізичний

• Розміри 81 x 129 x 46 мм
• Розмір стійки 16HP
