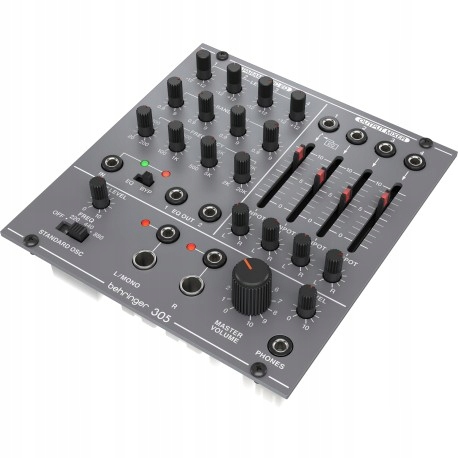

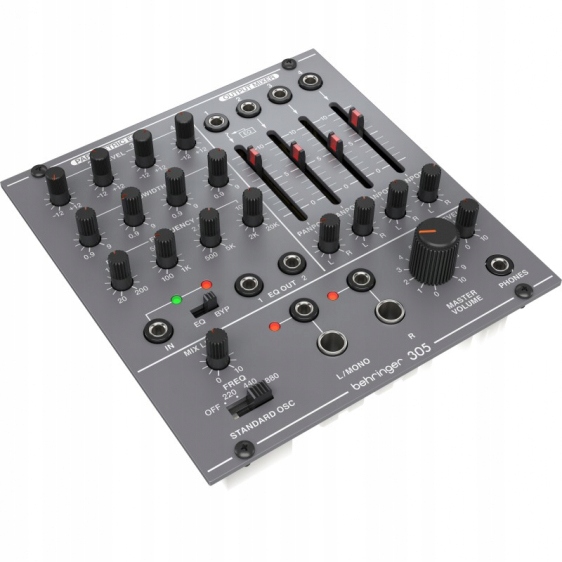

Модуль модульного синтезатора Behringer 305 EQ/MIXER/OUTPUT

Behringer 305 EQ/MIXER/OUTPUT MODULE є автентичним відтворенням оригінальної схеми "System 100M" 1980-х років, розміщеної в стандартному корпусі Eurorack. 305 забезпечує повне формування тембру завдяки 4-смуговій секції параметричного еквалайзера з регуляторами рівня, смуги та частоти, які охоплюють повний діапазон частот від 20 Гц до 20 кГц. Використовуючи два виходи в цьому розділі, ви можете поєднувати сигнали з двома модулями для додаткової модуляції та можливостей формування хвилі, і навіть перемикатися між режимами еквалайзера та обходу для швидкого порівняння. Щоб розширити свої можливості, ви можете використовувати 4-канальний мікшер 305 з індивідуальними регуляторами панорамування та рівня. Вхідний сигнал може бути моно або стерео. Вбудований модуль підсилювача для навушників дозволяє легко контролювати сигнал. Монтаж модуля простий, так як він розрахований на стандартний корпус Eurorack. Просто підключіть кабелі живлення до джерела живлення та закріпіть модуль за допомогою гвинтів, що входять у комплект. Це дозволяє мікшувати 305 EQ/MIXER/OUTPUT з іншими модулями синтезатора для справді унікальної настройки. Специфікація Записи:

• Вхід еквалайзера

3,5-мм гніздо TS зі з’єднанням змінного струму

Імпеданс 40 кОм незбалансований

Максимальний вхідний рівень +18 dBu

• Вхід мікшера

4 x 3,5-мм роз’єм TS зі змінним струмом

Імпеданс > 25 кОм

Максимальний вхідний рівень +21 dBu

Виходи:

• Еквалайзер
Вихід

2 x 3,5-мм роз’єм TS зі з’єднанням постійного струму

Імпеданс 330Q, незбалансований

Максимальний вихідний рівень +18 дБ

Шум на рівні еквалайзера, <-90 дБ, 22 Гц до 22 кГц

• Головний вихід

2 x 3,5 мм TS роз’єм, 2 x ¼” TS роз’єм зі змінним струмом Імпеданс 700 Ом, незбалансований Максимальний вихідний рівень +8 dBu Шум з 1 відкритим каналом <-100 дБ, 22 Гц до 22 кГц

• Вихід для навушників

3,5-мм роз’єм TRS зі змінним струмом Імпеданс 50 Ом незбалансований Максимальний вихідний рівень +18 dBu Панель управління:

• Діапазон еквалайзера ±12 дБ, 0 дБ у середньому положенні
• Діапазон Q діапазону еквалайзера від 0,9 до 9
• Діапазон частот EQ1 від 20 Гц до 200 Гц
• Діапазон частот EQ2 від 100 Гц до 1 кГц
• Діапазон частот EQ3 від 500 Гц до 5 кГц
• Діапазон частот EQ4 від 2 кГц до 20 кГц
• Перемикач увімкнення/вимкнення обходу еквалайзера
• Перемикач частоти OSC/220 Гц/440 Гц/880 Гц
• Рівень змішувача OSC від -∞ до 0
• Фейдер входу мікшера від -∞ до 0
• Змішувач Panpot від -∞ до ), -3 дБ у середніх налаштуваннях
• Головна гучність від -∞ до -10 dBu
• Вихідний рівень навушників від -∞ до +10 дБ

Джерело живлення:

• Джерело живлення Eurorack 120 мА (+12 В), 100 мА (+12 В)

Фізичні:

• Розміри 53 x 122 x 129 мм
• Розмір стійки 24HP
• Вага 0,28 кг
