БЕЗДРОТОВА СИГНАЛІЗАЦІЯ PERFECTA 64M GSM SATEL ABAX

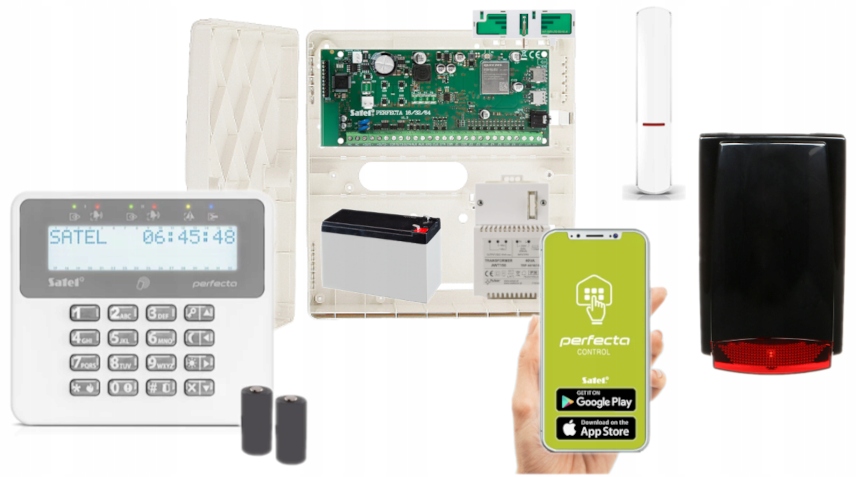

Система сигналізації Satel на базі контрольної панелі Perfecta 64 M з LTE 2G/4G, бездротовою клавіатурою, контролером ACU-280 і чорною зовнішньою сиреною

У комплекті:

• ППКОП Satel Perfecta 64 M - 1 шт.;
• Антена Satel ANT-LTE-I - 1 шт.;
• аксесуари ППК (кріпильні шпильки, резистори, кабель акумулятора);
• бездротова клавіатура Satel PRF-LCD-A2 - 1 шт.;
• батарея 3V CR123A (для клавіатури) - 2 шт.;
• >контролер Satel ACU-280 - 1 шт.;
• тримач Satel Holder A2 (для кріплення контролера) - 1 шт.;
• провідна зовнішня оптико-акустична сирена MR-100R/BLACK - 1 шт.; < /li>
• скорочену інструкцію, повну інструкцію можна завантажити з сайту виробника.

❗ Налаштування панелі управління відбувається локально ( комп'ютер із встановленою програмою PERFECTA Soft, підключений до порту RS 232 (TTL) ППК - кабель для програмування можна придбати окремо, доступні Satel USB-RS або DB9FC).

Примітка ❗

Набір продається без датчиків сигналізації, які ви можете придбати відповідно до ваших потреб - в інших наших пропозиціях . Доступні датчики включають; датчики руху (PIR - інфрачервоний, подвійний - радар - інфрачервоний + мікрохвильовий), диму, чадного газу, газів (метан, сонний газ, зріджений газ), затоплення водою, удар (вібрація/сейсмічні), розбиття скла, геркони, інфрачервоні бар'єри.

Виникли проблеми з вибором пристроїв? Будемо раді допомогти!

Більше того... що важливо...

Набір, який ми пропонуємо, дозволяє підключити макс. 64 пристрої (наприклад, датчики руху, диму, газу, геркони тощо).

Зверніть увагу, що стандартна контрольна панель сигналізації має 8 входів,< /b > тому можна підключити 7 датчиків (8-й вхід використовується для тамперів). Для подальшого розширення необхідно придбати розширювачі INT-E (додаткові 8 зон) - купуються окремо.

Стандартна ППК має також 4 програмованих виходу. Їх можна розширити до 64 виходи через розширювачі виходів.

ПАНЕЛЬ СИГНАЛІЗАЦІЇ Satel Perfecta 64 M - крім основних, традиційних методів управління системою - також пропонує більш сучасні - за допомогою функціональної та інтуїтивно зрозумілої програми для мобільних пристроїв PERFECTA CONTROL (системи Android і iOS) і пульти дистанційного керування, що працюють в діапазоні частот 433 МГц (після підключення модуля INT-RX-S - не входить в комплект).

Панель управління дозволяє створити дротову та бездротову установку -, тобто підключити системні контролери ABAX 2 (AXU-220 - не входить у комплект або ACU-280 - входить в комплект) або PERFECTA- RF (модуль бездротової системи MICRA, не входить у комплект).

Цей пристрій використовує модуль LTE, що працює в мережах 2G і 4G. Він дозволяє співпрацювати з мобільною програмою з обробкою PUSH-повідомлень , дистанційне налаштування системи за допомогою програми PERFECTA Soft, моніторинг подій (наприклад, на пост моніторингу охоронного агентства), голосові повідомлення, управління через SMS та аудіо верифікацію (прослуховування звуків з об'єкта, що охороняється).

Підтримує 2 nano-SIM-карти (не входять в комплект), що забезпечує безперервність зв'язку - при проблемах з покриттям першого оператора автоматично вибирається друга карта.

Плата електроніки приладу оснащена 8 входами і 4 дротовими виходами. Їх кількість можна збільшити (до 64 входів і 64 виходів) шляхом підключення модулів розширення: Розширювачі входу INT-E та виходу INT O або INT-ORS. Це дозволяє розширити систему, додавши більше сповіщувачів, сигналізації та навіть приводів (для керування гаражними воротами, ролетами, садовими спринклерами). Ви також можете підключити модуль керування зоною INT-CR до панелі керування, що дозволяє використовувати безконтактні карти та мітки для керування вибраними функціями системи.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Perfecta 64 M):

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (Perfecta 64 M):

БЕЗДРОТОВА КЛАВІАТУРА Satel PRF-LCD-A2 використовується для щоденної роботи ППК PERFECTA 64 M. Він призначений для роботи в складі двосторонньої бездротової системи ABAX 2.

Зашифрований зв'язок з контрольною панеллю відбувається у двох напрямках, у діапазоні частот 868 МГц. Великі клавіші, РК-дисплей і світлодіоди, що відображають стан системи, роблять роботу системи зручною і зрозумілою для всіх користувачів. На клавіатурі, крім цифрових клавіш, також є кнопки, які дозволяють швидко активувати вибраний режим спостереження (денний, нічний, повний) і викликати 3 тривоги (паніка, пожежа, екстрена ситуація).

панель оснащена картрідером і безконтактними брелокамидля роботи системи сигналізації. З їх допомогою можна ставити, знімати з охорони, знімати сигналізацію, а також керувати пристроями, підключеними до виходів сигналізації.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (PRF-LCD-A2):

• робота з панеллю керування PERFECTA 64 M
• робота в складі бездротова система ABAX 2 - контролер ACU-220 або ACU-280 (версія 6.06 або новіша) потрібен для підключення до панелі керування
• два - зашифрований радіозв'язок у діапазоні частот 868 МГц. можливість налаштування зовнішнього вигляду екрану стану
• Світлодіоди, що індикують поточний стан системи та зон
• 12 клавіш, промаркованих відповідно до телефонного стандарту, призначених для введення даних
• li>
• 4 додаткові клавіші для навігації по меню та вмикання/вимкнення режиму очікування
• швидка активація вибраного режиму очікування за допомогою функціональних клавіш
• Сигнали тривоги ПАНІКА, ПОЖЕЖА, ДОПОМОГА клавіатура
• зчитувач карток і безконтактних міток
• диверсифікація каналів передачі - 4 канали дозволяють автоматично вибрати той, який забезпечить передачу без перешкод з іншими сигналами в діапазоні частот 868 МГц< /li>
• підсвічування дисплея та клавіш
• звукова сигналізація вибраних подій у системі - вбудований п'єзоелектричний перетворювач
• сигналізація втрати зв'язку з ППК
• джерело живлення: 2 літієві батареї 3 В CR123A (у комплекті) або джерело живлення APS-055 5 В постійного струму (не входить в комплект)
• віддалене налаштування та оновлення програмного забезпечення

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (PRF-LCD-A2):

• діапазон робочих частот: 868,0 МГц ÷ 868,6 МГц
• діапазон радіозв'язку (на відкритих майданчиках): до 800 м
• клас екологічності згідно з EN50130-5: II
• діапазон робочих температур: -10 °C...+55 °C< /li >
• вологість: макс. 93% (±3%)
• живлення: батарея 2x CR123A 3V (в комплекті)
• споживаний струм: 5 мкА (в режимі очікування від батареї), 50 мА (макс. від батареї - пристрій для зчитування карток вимкнено), 60 мА (макс. від батареї - зчитувач карток увімкнено)
• напруга живлення (джерело живлення): 5 В постійного струму
• споживаний струм від джерела живлення живлення: 17 мА (в режимі очікування), 42 мА (макс.)
• розміри корпусу: 139 x 124 x 22 мм
• вага: 280 г

КОНТРОЛЕР Satel ACU-280 працює з ППК сімейств INTEGRA, INTEGRA Plus, VERSA та PERFECTA 64 M (підключення через комунікаційну шину), дозволяючи розширити системна сигналізація про бездротові пристрої. Він забезпечує двосторонній зашифрований (стандарт AES) зв’язок у діапазоні 868 МГц – усі радіопередачі між елементами системи ABAX 2 підтверджуються.

Перевагою контролера ACU-280 є відмінна дальність дії - до 1600 м на відкритих майданчиках (залежно від пристроїв, які взаємодіють з контролером, і умов їх роботи), що досягається завдяки використанню сучасної радіосистеми.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (ACU-280):

• може працювати як:

- розширювач бездротових пристроїв для ППК серії INTEGRA (версія програмного забезпечення 1.21 або новіша), PERFECTA 64 M, серії VERSA (версія програмного забезпечення 1.09 або новіша) ,

- модуль бездротових пристроїв з інтерфейсом Modbus RTU.

• підтримка до 48 бездротових пристроїв
• підтримка бездротові клавіатури: INT-KWRL2 (до 4), VERSA-KWRL2 (до 6), PRF-LCD-A2 (до 4)
• підтримка до 248 бездротових пультів дистанційного керування APT-200 ( не включено)
• радіозв'язок двостороннього зв'язку в діапазоні 868 МГц - 4 канали
• діапазон до 1600 м на відкритих територіях
• інтеграція, наприклад, з автоматикою або системи збору даних за протоколом зв'язку Modbus RTU - підключення через шину RS-485
• програмування налаштувань контролера через:

- сервісне меню ППК або Програмне забезпечення DLOADX - у співпраці з ППК серії INTEGRA, INTEGRA Plus або INTEGRA VERSA

- Сервісне меню ППК або програмне забезпечення PERFECTA Soft - у співпраці з Панель керування PERFECTA 64 M

• оновлення програмного забезпечення контролера без необхідності його демонтажу

• li>
• віддалене налаштування та оновлення пристроїв, зареєстрованих на контролері
• захист від втручання
• відповідність вимогам EN 50131 Grade 2
• зручна установка в корпусі OPU-4 P за допомогою ТРИМАЧА A2 (в комплекті)
< /ul>

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (ACU-280):

• діапазон робочих частот: 868,0 МГц ÷ 868,6 МГц
• діапазон радіозв'язку (в відкриті зони): до 1600 м
• рівень безпеки згідно з EN50131-3: клас 2
• дотримується стандартів: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3
• клас навколишнього середовища відповідно до EN50130-5: II
• робоча температура: -10°C...+55°C
• макс. вологість: 93% (±3%)
• напруга живлення: 12 В постійного струму (±15%)
• споживаний струм: 55 мА (режим очікування), 60 мА (макс.) < /li>
• розміри корпусу: 24 x 135 x 29 м
• вага: 48 г

ЗОВНІШНІЙ ПРОВОДОВИЙ ОПТИКО-АКУСТИЧНИЙ СИГНАЛІЗАТОР MR-100R/BLACK призначений для використання в системах виявлення крадіжок та нападів. Він оснащений п'єзоелектричним перетворювачем, що випромінює звук з інтенсивністюмакс. 115 дБ. Оптична сигналізація здійснюється за допомогою світлодіодних діодів.

Прилад оснащений антидиверсійним захистом від відкриття та від'єднання. від основи. Корпус виготовлений з ударостійкого полікарбонату, тому характеризується дуже високою механічною міцністю.

Пристрій має можливість встановлення акумулятора 12V ємністю 1,2Ah / 1,3Ah.

Індикатор сигналізує про правильну роботу по черзі блиманням крайніх світлодіодів.

Пристрій вимагає постійного живлення, акустика / оптика спрацьовує (незалежно) шляхом подачі / зняття живлення або подачі / видалення землі.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (MR-100R/BLACK):

• оптична сигналізація за допомогою світлодіодів
• вбудований п'єзоелектричний перетворювач
• інтенсивність звуку: макс. 115 дБ
• антидиверсійний захист (відкриття корпусу, зняття його зі стіни)
• колір: чорний + червоний
• температура експлуатації: -20°C ...+55 °C
• внутрішня батарея: 12 В / 1,2 А·год або 1,3 А·год (не входить до комплекту)
• Напруга живлення: 13,8 В постійного струму (наприклад, від блоку живлення/контролю) одиниця)
• споживана потужність: макс. 500 мА
• розміри: 250 x 150 x 67 мм
• вага: 1,01 кг

ANTENA Satel ANT-LTE-I призначений для роботи з пультами та модулями, оснащеними стільниковими комунікаторами, для роботи в технологіях LTE, UMTS/HSPA+, GSM/GPRS/EDGE.

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (ANT-LTE-I):

• застосування: PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32 , PERFECTA 32-WRL, PERFECTA 32 LTE, PERFECTA 32-WRL LTE, PERFECTA 64 M, VERSA Plus, INTEGRA 128-WRL, GSM-X, GSM-X LTE, INT-GSM, INT-GSM LTE та MICRA
• для пристроїв, що працюють у таких технологіях: LTE, UMTS/HSPA+, GSM/GPRS/EDGE
• роз’єм: IPX
• конструкція, що дозволяє установку в OPU-2 B, ОПУ- корпуси 3 П та ОПУ-4 П

КОРПУС НАКЛАДНОГО МОНТАЖУ Satel OPU-4 P можна використовувати в підсобних приміщеннях, на виду. Основу кожуха можна вмонтувати в стіну, що означає, що сам кожух займатиме менше місця. Універсальний характер і розміри корпусу дозволяють встановлювати всередину прилади сигналізації SATEL, модулі їх розширення, модулі зв'язку, контролери та багато інших пристроїв.

Він оснащений подвійною протидиверсійною системою. захист: перед відкриттям кришки та від’єднанням від стіни. Також є місце для встановлення мережевих трансформаторів на 40 або 60 ВА та резервної батареї на 12 В ємністю 7 або 7,2 Аг. Він не блокує та не послаблює радіосигнал, тому всередині можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-4 P):< /b >

• подвійний захист від злому
• ​можливість встановлення бездротових пристроїв з антенами всередині корпусу
• ​місце для трансформатора: 40 або 60 ВА< /li>
• ​ li>
• можливість встановлення блоку живлення АПС-412 замість трансформатора
• поверхневий монтаж
• застосування: ППК виробника SATEL, модулі розширення виробництва SATEL, комунікаційні модулі GSM виробництва SATEL від SATEL, контролери дверей ACCO з живленням і без, панель контролю доступу ACCO-NT
• розміри: 266 x 286 x 100 мм

ТРАНСФОРМАТОР Pulsar AWT150 призначений для живлення пристроїв, які потребують напруги змінного струму: U1, U2 або U3.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT150) ):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3): 16 В / 18 В
• потужність: 40VA
• споживаний струм при номінальному навантаженні від мережі ~230V: 0,20A
• номінальний вихідний струм (I1/I2/I3): 2,2A / 2,0A< /li >
• захист від короткого замикання та перевантаження: запобіжник F у первинному колі трансформатора (T 315 мА/250 В)
• термічний захист: 130 градусів C (необоротний)
• підключення з'єднувачі: AWG 24-12, 2,5 мм2
• ступінь захисту: IP30
• корпус: PC/ABC, UL94-V0
• робоча температура/термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 72 x 115 x 70 мм

Необслуговуваний акумулятор 12 В 7 А·год:

• номінальна напруга 12 В
• номінальна ємність 7 А·год
• розміри: 151 x 65 x 94 мм (довжина/ширина/висота), загальна висота: 100 мм
• вага 2,0 кг
