бездротовий мікрофон, FM трансмітер 80 - 110 МГц

Мініатюрний бездротовий мікрофонний модуль із відносно великим радіусом дії.

Його можна використовувати як пристрій для прослуховування, радіопередавач для голосового зв’язку, FM-передавач тощо.

Я натрапляв на ідеї використання його у в’язницях для спілкування із зовнішнім світом – через незаконність такого використання я не рекомендую цього.

Метод отримання переданого сигналу:

Звичайні домашні FM-радіо. Радіоприймачі, які застосовуються в багатьох сучасних телефонах, автомобільних радіоприймачах тощо.

Диапазон випромінювання:

Лінійна відстань передачі без перешкод може досягати 800 метрів або більше - з джерелом живлення 6 В, професійною антеною мінімум 80 см, Дані підтверджені результатами високочутливого радіотесту Desheng PL606. Якщо антена слабша або в навколишньому середовищі є перешкоди, наприклад будівлі, ефективна відстань покриття буде зменшена.

Переваги продукту:

• Вбудований мікрофон із зовнішнім аудіовходом (моно),
• Частота передачі плавно регулюється.
• Потужність передачі: при живленні від 5 В вона може досягати 150 мВт, а діапазон буде бути більше 300 метрів!< /li>
• Усі компоненти, які використовуються для створення пристрою, імпортні, що забезпечує стабільну роботу, частота не дрейфує, сигнал залишається в межах встановленого діапазону.
• Широкосмуговий зв’язок модуляція, супер хороша якість звуку, порівнянна з якістю звуку станції FM-радіо.

На малюнку нижче показано розміри модуля.

Висота (завдяки використанню низького мікрофона) становить лише 3,50 мм.

Параметри пристрою:

• Робоча напруга: 2 В - 9 В постійного струму
• Струм споживання: 9 мА ( при 3 В),
• Еталонна відстань: відкрита місцевість 100 метрів, 10-30 метрів із внутрішніми перешкодами (випробування виконано при напрузі 3 В, збільшуючи напруга збільшує діапазон) - не перевищуйте допустиму напругу, оскільки це може пошкодити модуль.
• Робоча частота: 85 МГц - 115 МГц (зазвичай між частотою завантаження за замовчуванням 99 - 101 МГц)
• Метод прийому: радіо FM 88 - 108 МГц, з телефоном із функціями прийому сигналу FM - після визначення частоти, на яку модуль налаштовано.
• Регулювання частоти: регульований настроювальний конденсатор,
• Вихідний опір: 50 Ом,
• Розміри модуля: 21 мм x 11 мм x 3,5 мм.< /li>

Модуль виготовлений з високочастотного підсилювача потужності на основі моделі. Зважаючи на високу потужність, для повноцінного використання антени необхідно правильно її налаштувати. Рекомендується використовувати стрижневу антену довжиною 75 см або емальований дріт перетином приблизно 1 мм. припаяний безпосередньо до плати модуля.

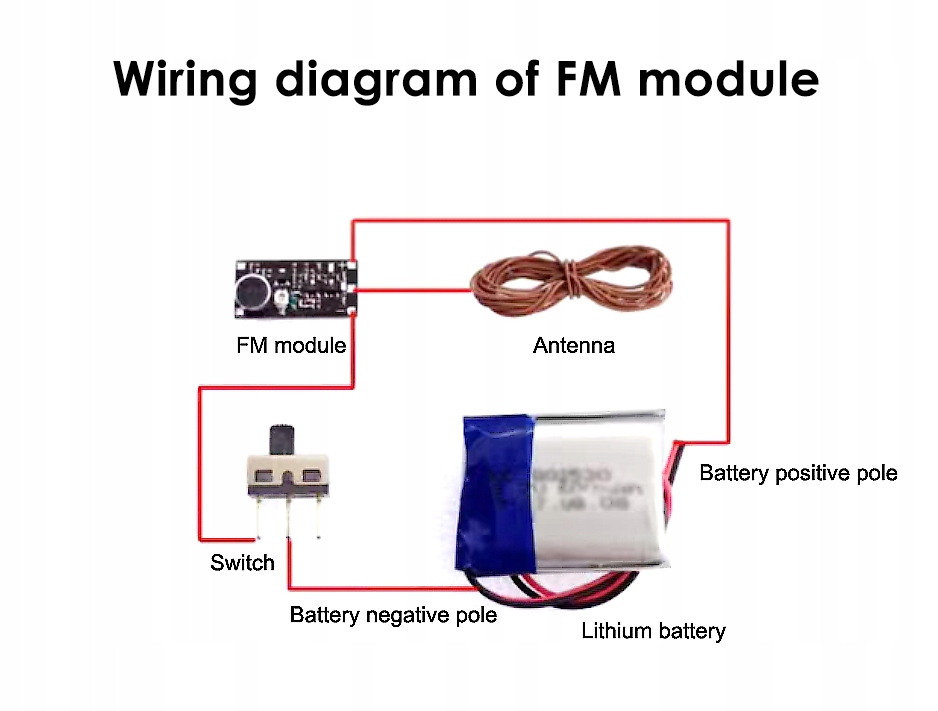

На малюнку нижче показано точки підключення живлення та антени.

Монофонічний акустичний сигнал можна подати на панелі, видимі поруч із мікрофоном, який випромінюватиметься як FM-передавач.

Запуск пристрою:

Після підключення антени до плати модуля підключіть джерело живлення - ніколи не навпаки. Потім перевірте, чи нагрілися елементи на платі - вони повинні помітно, трохи нагрітися - це означає, що система працює правильно.

Встановіть радіоприймач на певний діапазон (частоту) і спробуйте налаштуватися на встановлений діапазон, обертаючи конденсатор на платі модуля - якщо це важко, скористайтеся протилежним методом.

(рекомендовано) Розташуйте настроювальний конденсатор десь посередині його обертання і залишити його там. Під час випромінювання будь-яких сигналів від передавача шукайте діапазони на радіо, доки не почуєте переданий звук.

(рекомендовано) Після початкової синхронізації з радіо ви можете паралельно перемістити частоту в радіоприймач і передавач, щоб розмістити сигнал у місці, вільному від офіційних радіопередач.

Якщо ви не можете знайти діапазон, на який налаштовано мікрофон, не повідомляйте про несправність модуля, а почніть аналіз самостійно - ймовірно, ви не повністю виконали наведені вище інструкції.

Будь-які спроби знайти робочу частоту пристрою за допомогою радіо у вашому мобільному телефоні можуть виявитися неефективними. Першу настройку слід проводити за допомогою звичайного радіоприймача і тільки потім, знаючи діапазон передачі, встановлювати його в радіоприймачі телефону. Автоматичне сканування (без знання частоти передачі) у цифрових радіостанціях часто не буде ефективним.
