бездротовий мікрофон FM 88 - 108 МГц - просл
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 3
Просматривая «беспроводной микрофон FM 88 - 108 МГц - подслушивающий», вы можете быть уверены, что данный товар из каталога «Монтажные комплекты» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

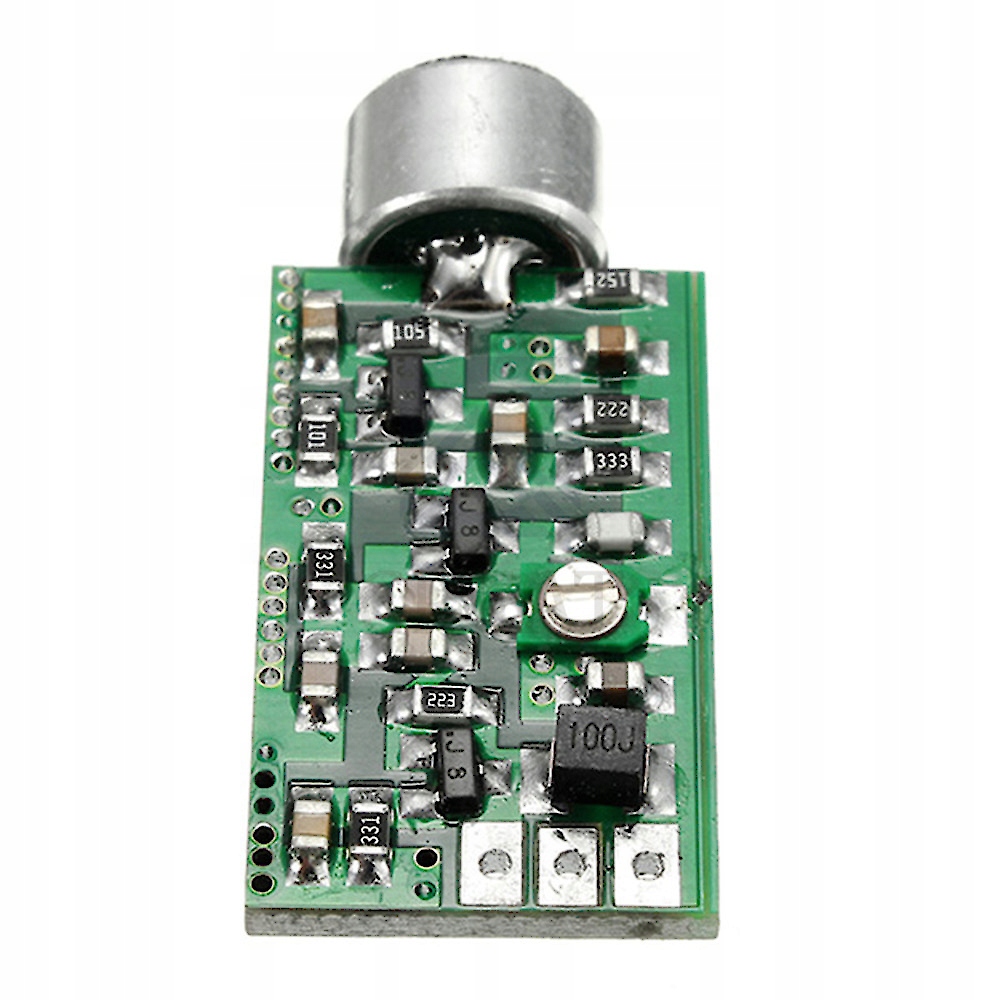

Бездротовий мікрофонний модуль із напрочуд чистим і вірним звучанням переданого сигналу.
Можна використовувати як пристрій для прослуховування, радіопередавач для голосового зв’язку, FM-передавач, електронна няня тощо.
Я зустрічав ідеї використання цього у в’язницях для спілкування із зовнішнім світом – через незаконність такого використання – я не рекомендую його.
Спосіб прийому сигналу, що передається:
Звичайні домашні FM-радіо. Радіоприймачі, які застосовуються в багатьох сучасних телефонах, автомобільних радіоприймачах тощо.
Особливості:
- Він має неймовірно великий діапазон напруги живлення від Від 0,7 В до 9 В
- Передає чистий, точний сигнал, ослаблення становить лише -60 дБ.
Функції:
Робоча частота регулюється, регулюючим елементом є регульований конденсатор, зміна налаштувань регульованого конденсатора змінює діапазон FM-мовлення з 88 МГц до 108 МГц. Щоб отримати сигнал, ви можете використовувати радіо або телефон із лінією гарнітури, яка слугує як антена.
Методи підключення:
Задня панель на панелі є такі позначки: +,- і ANT, що позначають позитивний, негативний полюс і точку підключення антени. В якості антени можна використовувати припаяний дріт довжиною 0,7 метра. Спеціальний, додатковий носій не потрібен.
Технічні дані:
- Робоча напруга: 0,7 В - 9 В,
- Діапазон регулювання частоти: 88 - 108 МГц (за замовчуванням 100 МГц)
- Діапазон радіо: при живленні 9 В і використанні 70 см антени, на відкритому просторі це 50 -100 метрів
- Співвідношення між робочою напругою (вольти) і струмом живлення (мА) і переданою потужністю (дБм) таке:
9 В, 24 Ма, 9,5 дБм
7V,19 Ma, 8,5 дБм
6V,17 Ma, 7,1 dBm
5V,14 Ma, 6,1 dBm (приблизно 5 мВт)
4V,12 Ma, 4,5 dBm
3V,9 Ma, 2,2 dBm
2V,6 Ma, -1dBm (приблизно 1 мВт)
p>1,5 В, 4,2 Ма, -4 дБм (приблизно 0,5 мВт, загальне домашнє випромінювання, невелике зелене випромінювання)
1 В, 2,4 Ма, -9 дБм
0,7 В , 0,9 Ма, - 20 дБм (тобто 0,01 мВт)
На малюнку нижче показано розміри модуля.
Висота 9 мм.
Щоб використовувати максимально можливу вихідну потужність, необхідно належним чином налаштувати антену. Рекомендується використовувати стрижневу антену довжиною 75 см або емальований дріт перетином приблизно 1 мм. припаяний безпосередньо до плати модуля.
На малюнку нижче показано настроювальний конденсатор передавача.
Запуск пристрою:
Після підключення антени до плати модуля підключіть джерело живлення - ніколи не навпаки. Потім перевірте, чи нагрілися елементи на платі - вони повинні помітно, трохи нагрітися - це означає, що система працює нормально.
Установити радіоприймач на певний діапазон (частоту) і, обертаючи конденсатор на платі модуля, спробуйте налаштуватися на встановлений діапазон - якщо це важко, скористайтеся протилежним способом.
( рекомендовано) Розмістіть настроювальний конденсатор десь посередині його обертання та залиште його там. Випромінюючи будь-які сигнали від передавача, шукайте діапазони на радіо, доки не почуєте переданий звук.
(рекомендовано) Після початкової синхронізації з радіо ви можете змінити частоту паралельно в радіоприймачі та передавачі, щоб розмістити сигнал у місці, вільному від офіційних радіопередач.
Будь-які спроби знайти робочу частоту пристрою за допомогою радіо в мобільному телефоні можуть виявитися неефективним. Першу настройку слід проводити за допомогою звичайного радіоприймача і тільки потім, знаючи діапазон передачі, встановлювати його в радіоприймачі телефону. Автоматичне сканування (без знання частоти передачі) у цифрових радіостанціях часто не буде ефективним.
