ПРОФЕСІЙНИЙ БЕЗДРОТОВИЙ МОДУЛЬ 12-24 В ДЛЯ КАМЕР ЗАДНЬОГО ВИДУ - ДАЛЬНІСТЬ ДО 80 М (150-200 М за даними виробника)

Бездротовий передавач і приймач для камер заднього виду

КОРОТО ПРО ПРОФЕСІЙНИЙ БЕЗДРОТОВИЙ МОДУЛЬ 2,4 ГГц

• Професійний бездротовий модуль для камер заднього виду, що працюють на відстані до 80 м (за даними виробника 150-200 м)
• Живлення модуля 12-24 В
• Супер якість виготовлення та зовнішні антени, що покращують радіус дії
• Індикація роботи за допомогою світлодіода
• Модуль, сумісний з усіма камерами , що передає відеосигнал через роз'єм RCA ("CINCH")
• Передавач
• Передавач (підключений до камери) також передає живлення до камери

СХЕМА ПІДКЛЮЧЕННЯ

(монітор і камера заднього виду не входять)

З ПРАВОГО БОКУ - ПЕРЕДАВАЧ

Маркування на корпусі буквою «Т»

Підключіть роз’єм відеосигналу камери до передавача (жовтий штекер),

підключіть розетку живлення камери до штекера передавача (червоного штекера),

підключіть джерело живлення передавача до 12/24 В (червоний кабель до плюса установки, чорний кабель до землі)

УВАГА - ПЕРЕДАВАЧ НА КАМЕРУ ПЕРЕДАВАтиме НАПРУГУ, ЯКУ ВІН ОТРИМУЄ НА ВХОДІ

З ЛІВОГО БОКУ - РЕСИВЕР

Маркування на корпусі літерою «r»

Підключіть роз’єм відеосигналу від монітора до приймача (жовті штекери),

підключити живлення приймача до 12/24В (червоний кабель до плюса установки, чорний кабель до заземлення)

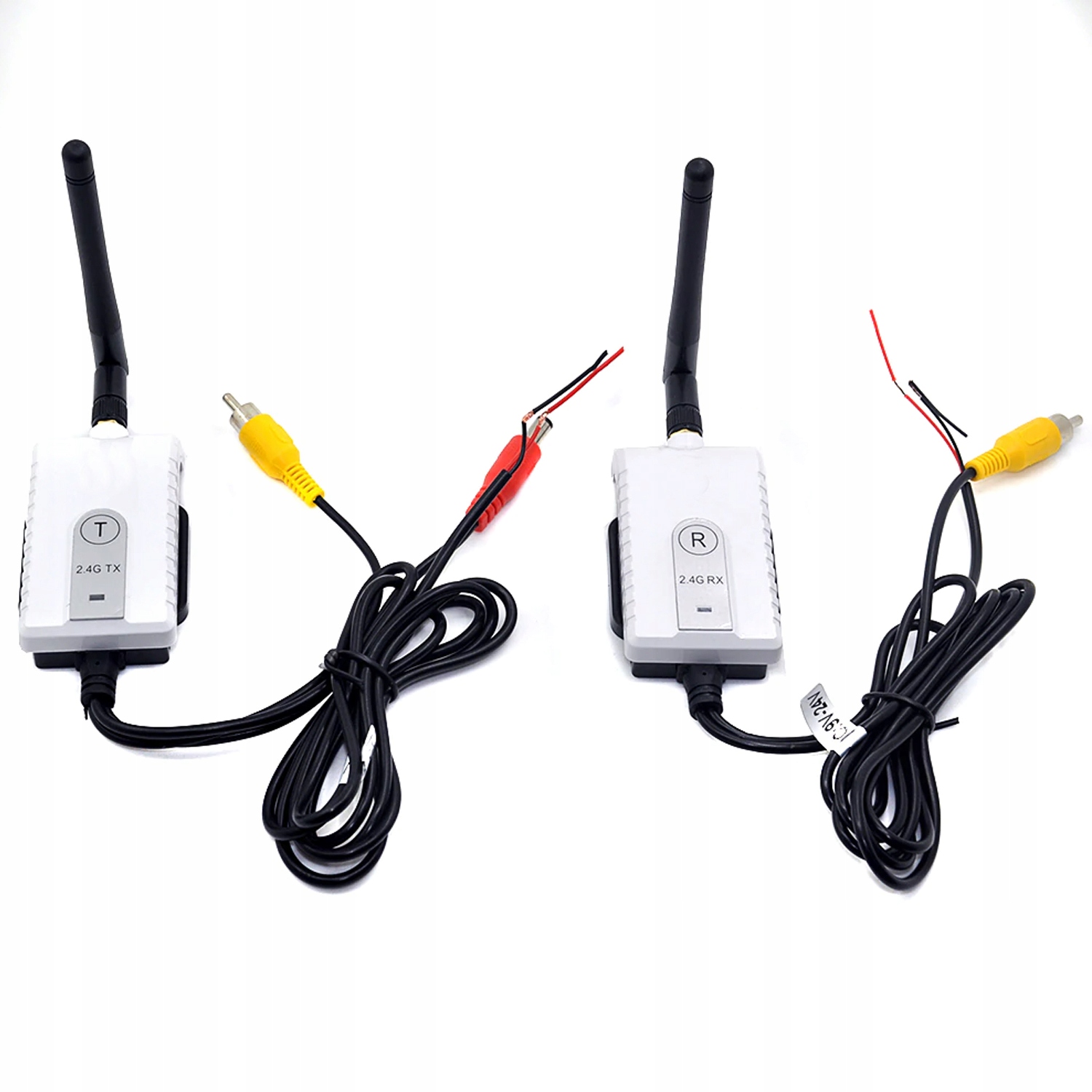

ДО КОМПЛЕКУРУ ПЕРЕДАВАЧ (ПЕРЕДАВАЧ), ПІДКЛЮЧЕНИЙ ДО ФОТОКАМЕРИ

(камера на фото не входить до комплекту)

ДО КОМПЛЕКТУ ЙДЕ ПРИЙМАЧ, ПІДКЛЮЧЕНИЙ ДО МОНІТОРА

(монітор на фото в комплект не входить)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Напруга живлення: 12-24В
• Струм споживання: ~150 мА
• Кількість каналів: 1
• Діапазон: відповідно. виробник 150-200 м, наші вимірювання були зроблені до 80 м
• Робоча температура:-10°C~+50°C
• Вага :58 г
• Довжина кабелів живлення модуля: ~140 см
• Довжина кабелю сигналу: ~20 см

ВСТАНОВИТИ ВМІСТ

• ПРОФЕСІЙНИЙ БЕЗДРОТОВИЙ МОДУЛЬ: ПЕРЕДАВАЧ + ПРИЙМАЧ
• 2X ЗОВНІШНЯ АНТЕНА
