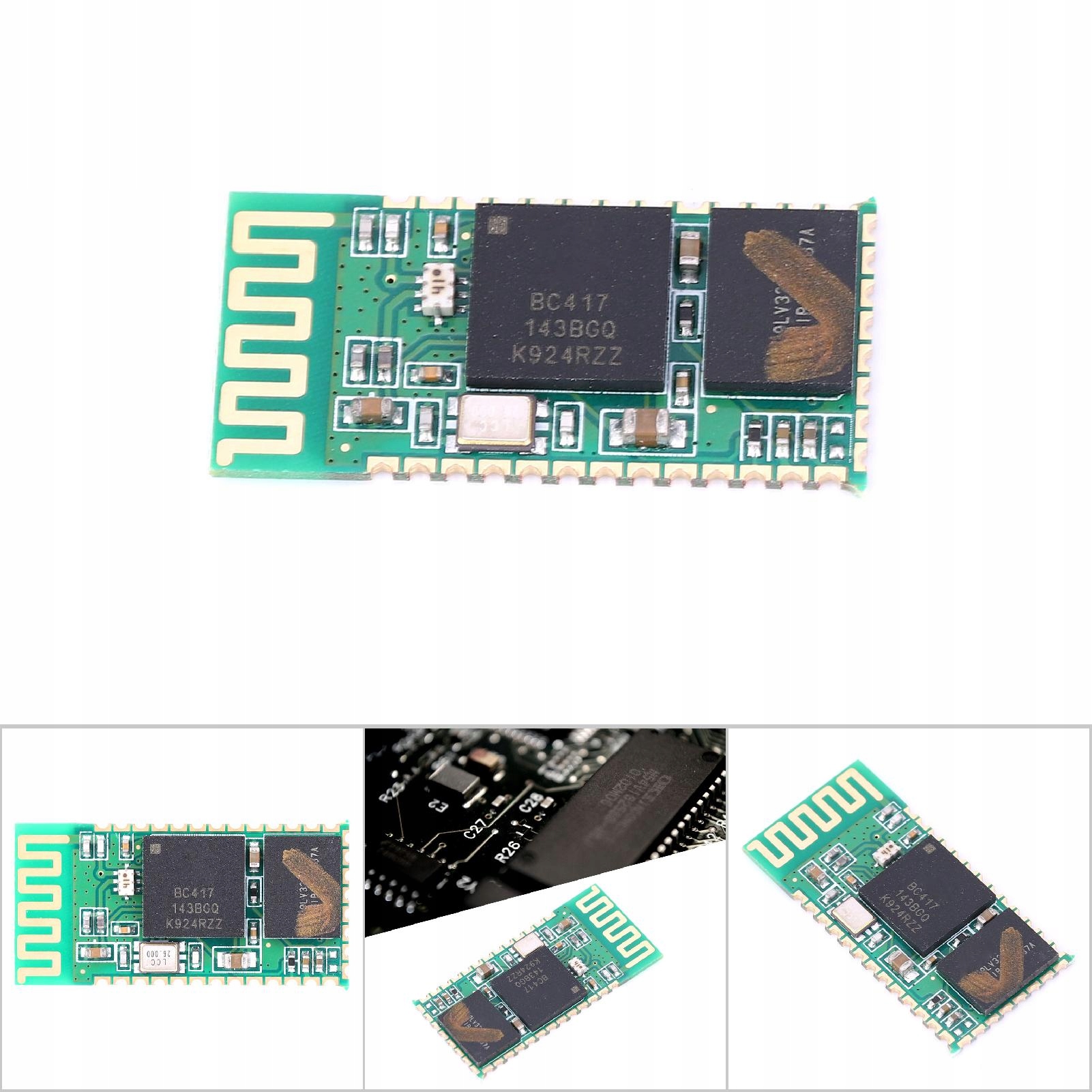

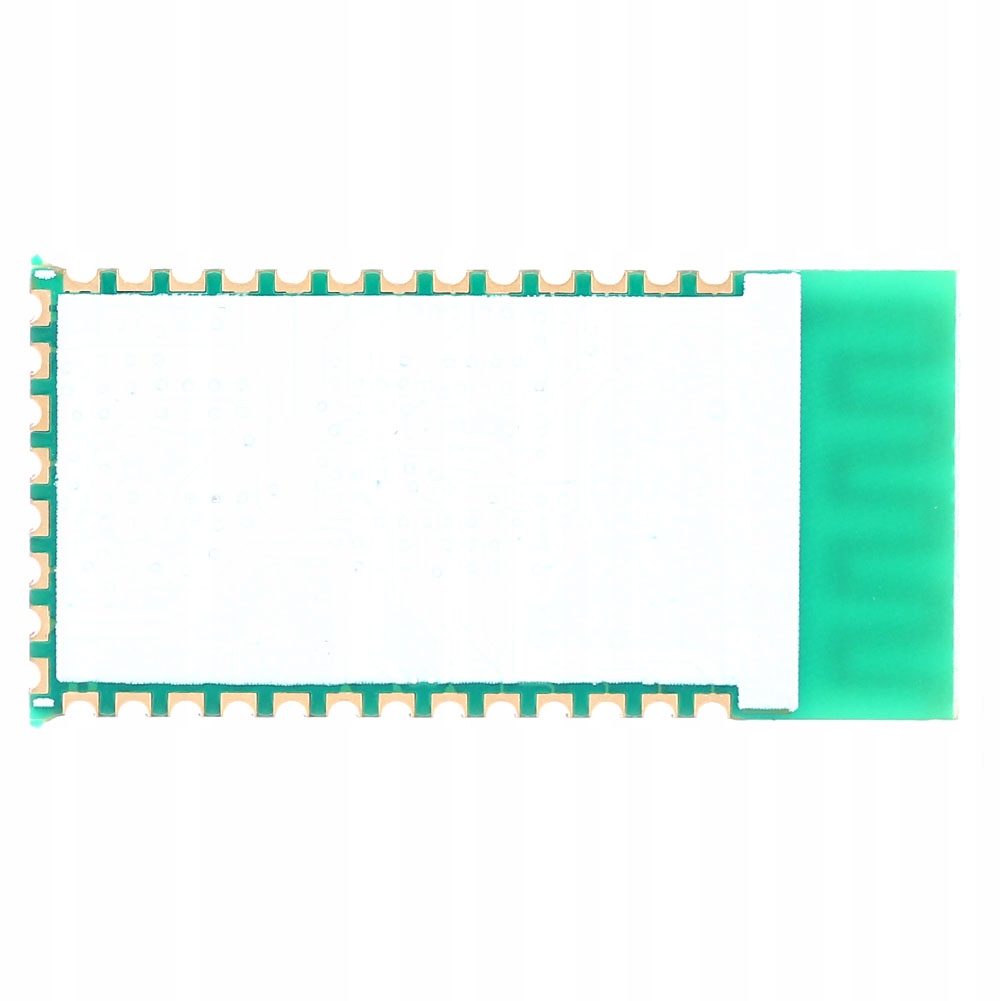

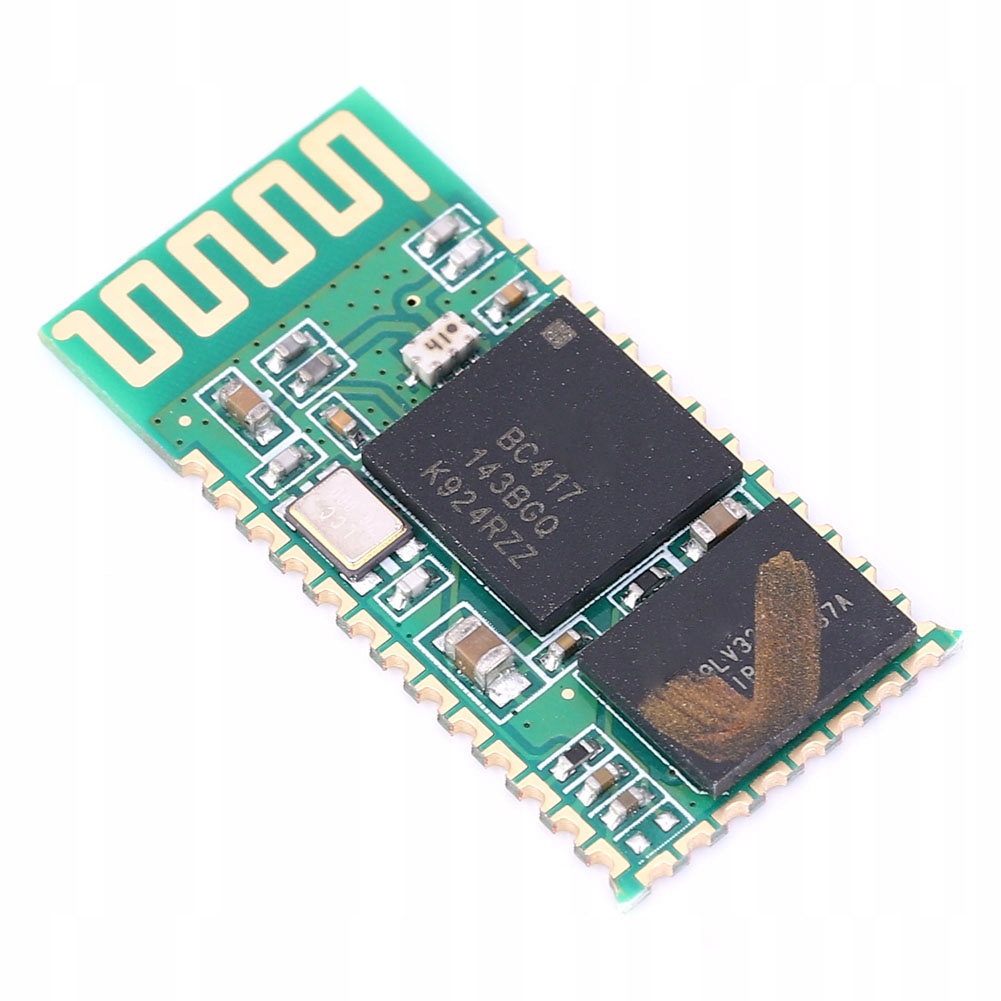

Модуль бездротового радіочастотного трансивера Bluetooth Serial RS232 SR

Код: 18015634254
Як замовити
667 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №118684401
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 999

Заказывая «Модуль беспроводного радиочастотного приемопередатчика Bluetooth с последовательным интерфейсом RS232 SR» данный товар из каталога «КОНТРОЛЬ», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

Функція:

1. Це інтегрований модуль послідовного порту Bluetooth «головний-підлеглий», ви можете надати команду для перемикання між головним і підлеглим пристроєм, посібник багатий і повний.

2. Хост: пошук підлеглих пристроїв, інші пристрої не можуть шукати.

3. Slave: пристрій, який шукали, не може активно шукати інші пристрої.

4. Після підключення головного та підлеглого пристроїв це еквівалентно послідовному кабелю. Наразі не існує режиму «ведучий-підлеглий», тобто прозорого режиму передачі.

5. Мікроконтролер STC може оновлювати та завантажувати програми без проводів.

6. Підходить для навігаційної системи GPS, системи зчитування лічильників газу на гідроелектростанціях, системи контролю збору промислових об’єктів, може бути безперебійно під’єднаний до ноутбука Bluetooth, адаптера Bluetooth комп’ютера, КПК тощо.

Специфікація:

  • Тип елемента: Модуль радіочастотного трансивера Bluetooth
  • Протокол Bluetooth: V2.0
  • Напруга живлення: 3,3 В ~ 3,6 В
  • Параметр за замовчуванням: Швидкість передачі: 9600, Код сполучення: 1234, Робочий режим: Slave
  • Робочий струм: під час випаровування: 30 ~ 40 мА; Після завершення з’єднання зв’язок відсутній: 2~8 мА, під час зв’язку: 8 мА без сну
  • Відстань зв’язку: 10 м у відкритих умовах, близько 8 м у звичайному середовищі використання
  •  Pin
  • Назва
  • Опис
  •  1 штифт для надсилання послідовного порту TXModule (рівень TTL, неможливо підключитися безпосередньо до рівня RS232), можна підключити безпосередньо один RX мікрокомп’ютер IC
  •  2 приймальний штифт послідовного порту RXModule (рівень TTL, не можна напряму підключити рівень tRS232), можна напряму підключити один мікрокомп’ютер TX IC
  •  12 VCC3.3V джерело живлення
  •  13 GNDGorund
  •  32 Світлодіодний вихідний дисплей сполучення стану
  •  КЛЮЧ 34 Це використовується для входу в стан AT, ефективний високий рівень (за замовчуванням призупинено низький рівень)
  • Модуль може ввести команду AT двома способами.
  • 1: Встановіть контакт KEY на високий рівень (або підключіться до VCC), а потім увімкніть модуль. У цей час світлодіодний індикатор повільно блимає (один раз на 2 секунди), модуль переходить у стан AT, а швидкість передачі даних фіксується на 38400.
  • 2: Коли модуль увімкнено, встановіть контакт KEY на низький рівень (або підключіться до GND). У цей момент світлодіод швидко блимає (1S двічі), а потім встановлює високий рівень для контакту KEY (або підключається до VCC). Модуль також введе команду AT, але світлодіод все ще швидко блимає, а швидкість передачі даних за замовчуванням буде 9600.
  • Модуль Bluetooth обмінюється даними з комп’ютером
  • 1: спочатку увімкніть модуль Bluetooth, перевірте, чи повертається повідомлення «OK» після надсилання «AT» (

Список пакетів:

  • 1 модуль радіочастотного трансивера Bluetooth
