Бездротовий високовольтний фазовий компаратор 220-220 кВ з акустично ізольованим робочим важелем Високовольтний фазовий компаратор

Технічні дані:

Тип елемента: фазовий компаратор високої напруги Режим: ETCR1600

Матеріал: ABS

Особливості: високовольтна бездротова ядерна фаза, частота, фаза, послідовність фаз, електричні випробування

Основна батарея: AA x 6 (постачається) без батарей)

Детектор: 6F22 x 2 (поставляється без батарей)

Режим ядерної фази:

Контактна фаза: лінії нижче 35 кВ

Безконтактна ядерна фаза: коли напруга в лінії перевищує 35 кВ , необхідно використовувати фазу, яка не контактує з ядерною фазою

Напруга ядерної фази: 220–220 кВ

Відстань між ядерною фазою: прибл. 60 м / 196,9 футів. до 265°

Діапазон:

Тестова фаза: від 0,0° до 360,0°

Частота тест: від 45,0 Гц до 65,0 Гц

Точність:

Частота: ≤±2 Гц

Ядерна фаза: ≤±12°

Роздільна здатність:

Фаза: 0,1°

Частота: 0,1 Гц

Частота передача: 433 МГц

LCD: 3,5-дюймовий кольоровий екран

Індикація фази: векторний графік і числа відображаються одночасно

Індикатор живлення: детектор має зелений індикатор живлення

Робочий індикатор: детектор ядерної фази має акустико-оптичну сигнальну функцію, червоне подвійне миготливе світло та звуковий сигнал "біп-біп"

Частота відображення: 2 рази на секунду

Зберігання даних: 9999 наборів (збій живлення або заміна батареї не призведе до втрати даних)

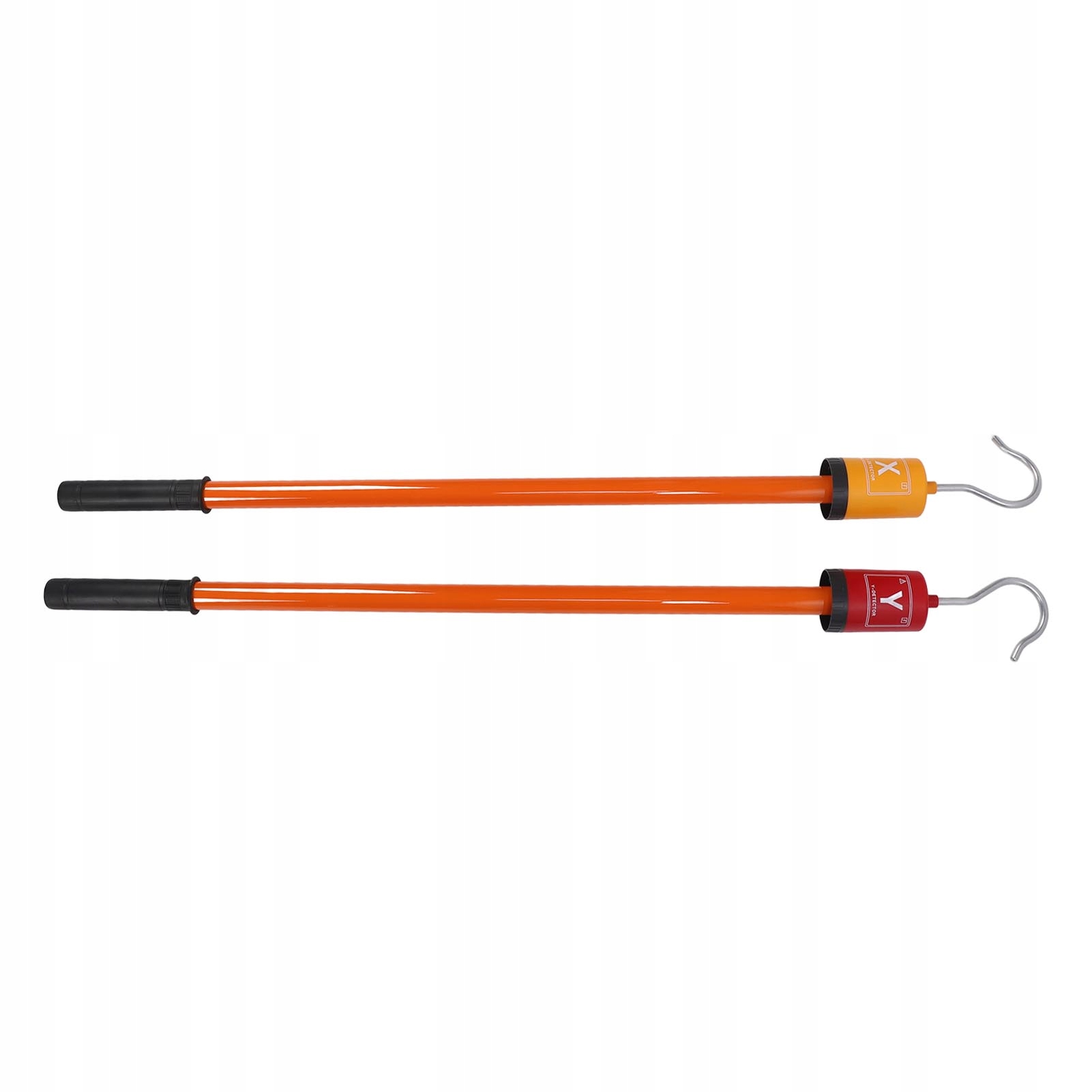

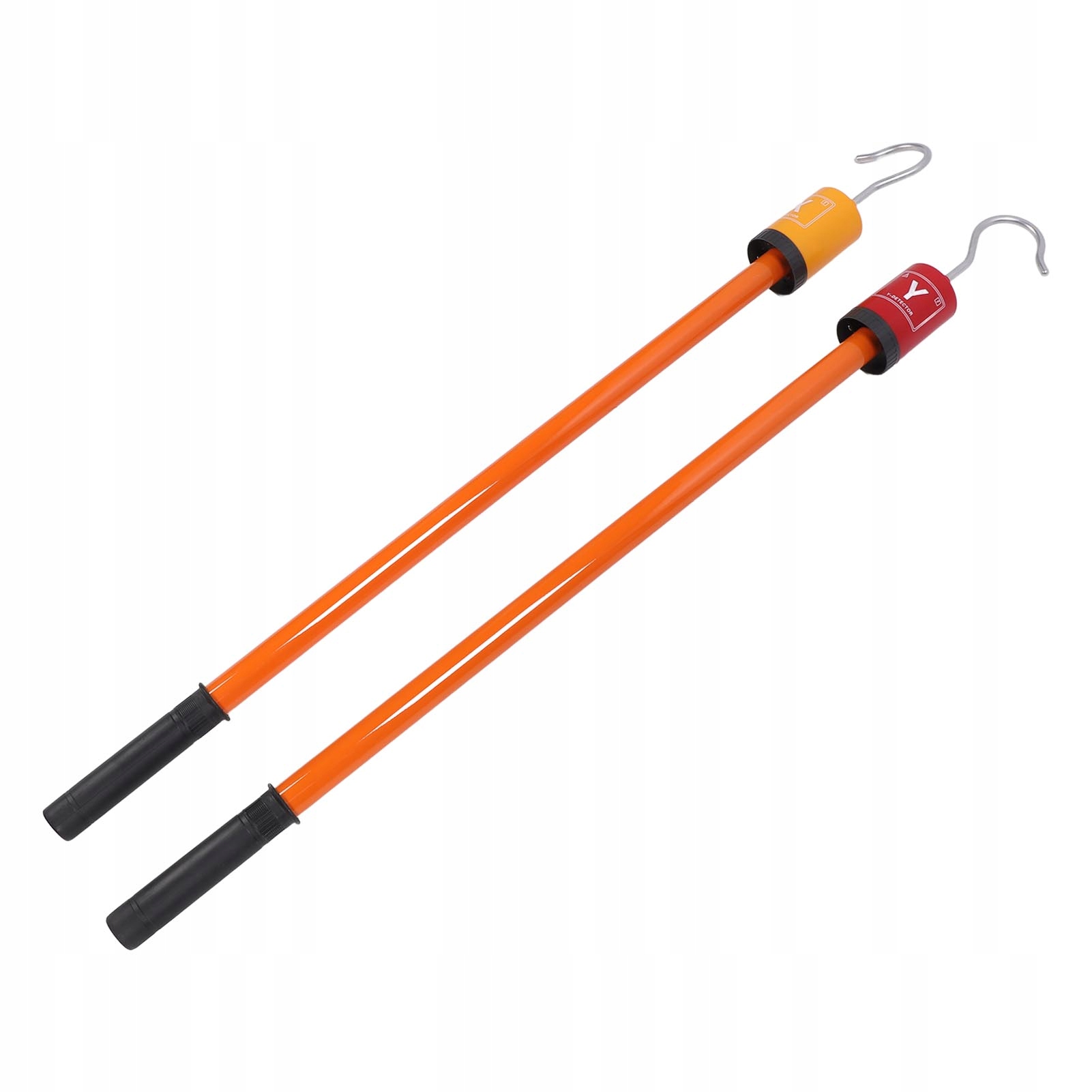

Довжина ізоляційного стрижня:

Максимальний діаметр прибл. . мм / 1,77 дюйма;

Довжина зменшена до приблизно 1000 мм / 39,37 дюйма; Подовження становить приблизно 4500 мм / 177,17 дюймів.

Випробування ізоляції:

Обидва кінці ізоляційного стержня після подовження: змінний струм 220 кВ/середньоквадратичне значення

Хост, детектор: AC3700V/rms (відкритий металевий і пластиковий корпус)

Зовнішні перешкоди: не дуже сильне електромагнітне поле; Не 433 МГц, однакові частотні перешкоди

Робоча температура та вологість: від -10 ℃ до 40 ℃; Відносна вологість менше 80%

Температура та вологість зберігання: від -10 ℃ до 60 ℃; Нижче 70% відносної вологості

Рівень захисту: IP63

Відповідає нормам безпеки:

Для GB13398 92, GB311.311.68, для стандартів 3DL40891 і нової національної промисловості стандарт для "переносного пристрою ядерної фази від 1 кВ до 35 кВ" загальні технічні умови DL T 971 вимоги 2017"

Відповідає IEC61481 A2; 2004; для IEC 61243, 1-е видання 2:2003

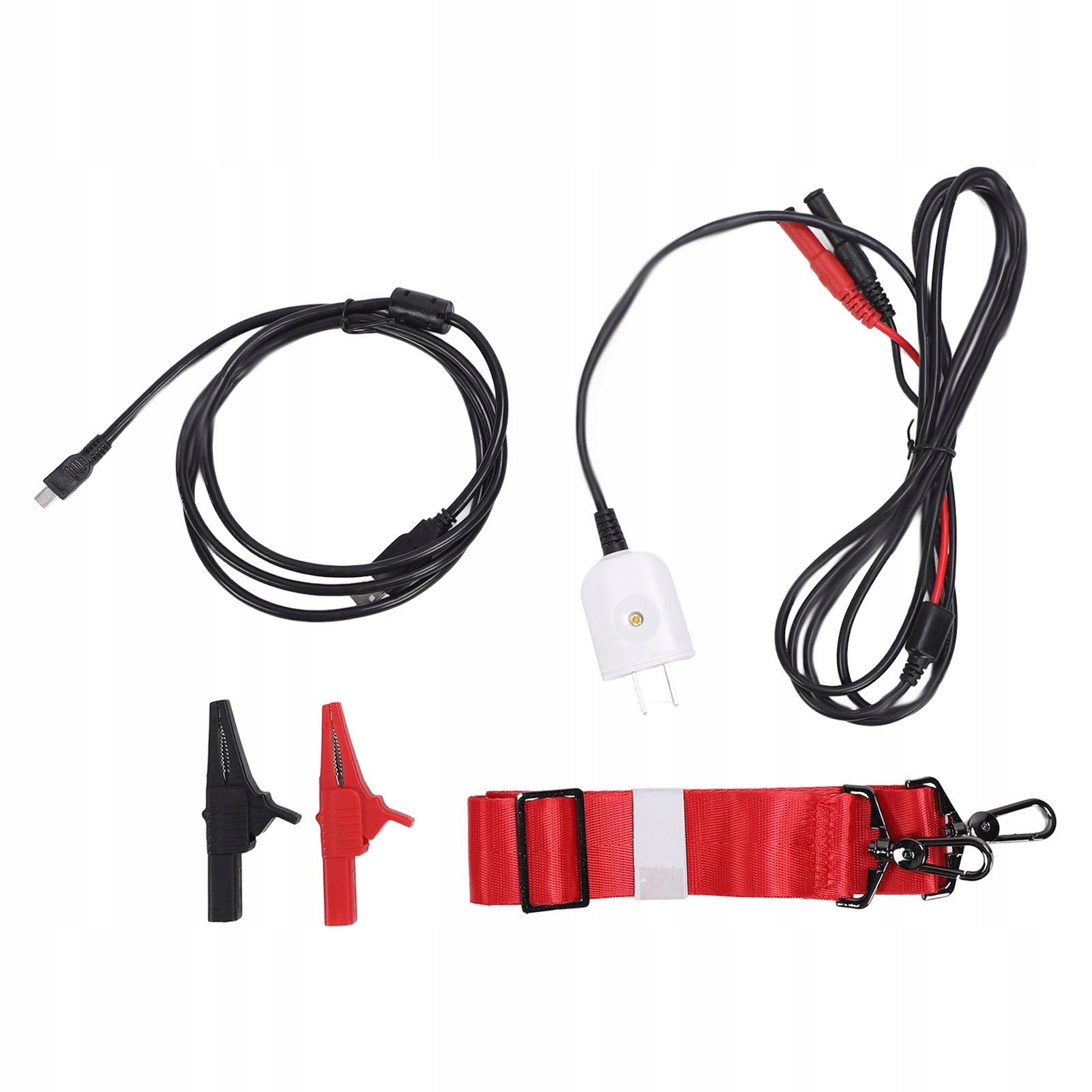

Список пакетів:

x високовольтний фазовий компаратор

2 x ізольований стрижень

1 x сумка для зберігання

2 x детектор

1 x лінія для самокалібрування

br>1 x USB-кабель

2 x зонд

2 x гачок

2 x затискач

1 x мотузка

Характеристики:

1, НАДІЙНА КОНСТРУКЦІЯ: наш бездротовий фазовий компаратор високого тиску ударостійкий, пилонепроникний і сконструйований таким чином, щоб зробити його незамінним у таких галузях, як телекомунікації, енергетика, метеорологія, центри обробки даних, нафтові родовища та електромонтажу та обслуговування. 2, ВИНЯТКОВА МІЦНІСТЬ: фазовий компаратор високого тиску має міцну та довговічну конструкцію, виготовлену з матеріалів найвищої якості, що забезпечує тривалу роботу навіть у важких умовах експлуатації. 3、Покращена безпека: фазовий компаратор високого тиску дозволяє вимірювати без фізичного контакту, усуваючи загрозу безпеці, пов’язану з прямим контактом із струмопровідними провідниками. Це значно підвищує безпеку експлуатації для користувачів. 4, БЕЗДРОТОВА ТЕХНОЛОГІЯ: наш фазовий компаратор високого тиску використовує бездротову технологію, що дозволяє проводити безпроблемні та зручні вимірювання без необхідності використання великої кількості кабелів або фізичних з’єднань. Ця функція підвищує ефективність і усуває потенційну небезпеку, спричинену довгими кабелями. 5, ШИРОКИЙ СПІЛЬ ЗАСТОСУВАННЯ: Розроблений для промислових підприємств, які покладаються на електроенергію як джерело живлення або енергії, наш високовольтний фазовий компаратор є універсальним і підходить для використання в різних секторах, включаючи телекомунікації, енергетику, метеорологію, центри обробки даних, нафтопромисли та електромонтажу та обслуговування. Його можливості роблять його незамінним інструментом для професіоналів у цих галузях.
