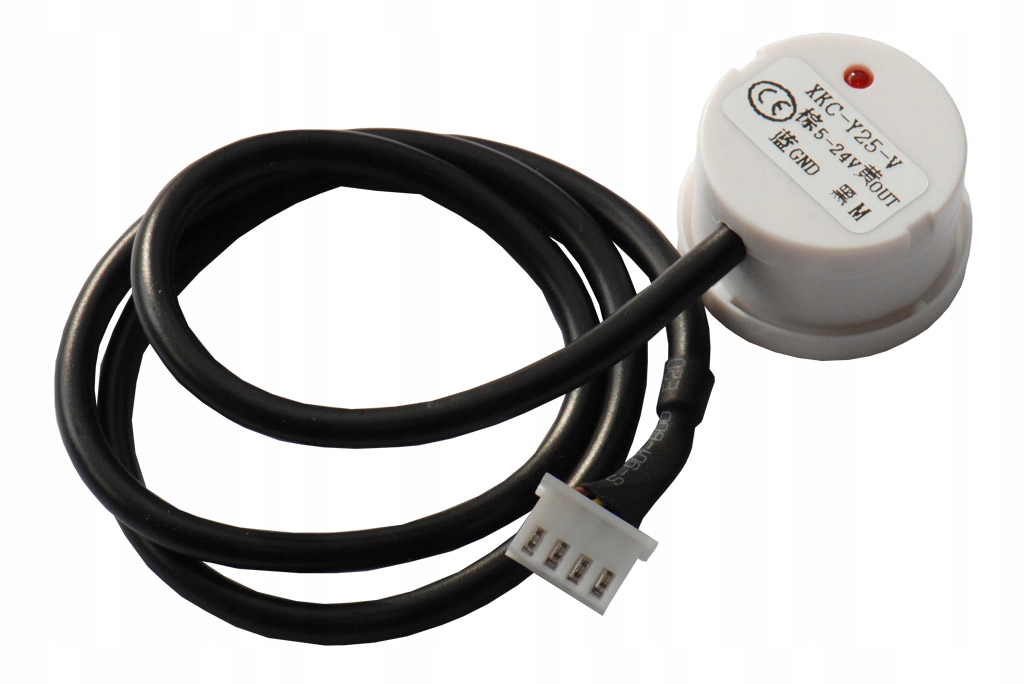

Безконтактний датчик рівня рідини XKC-Y25-V
Опис товару

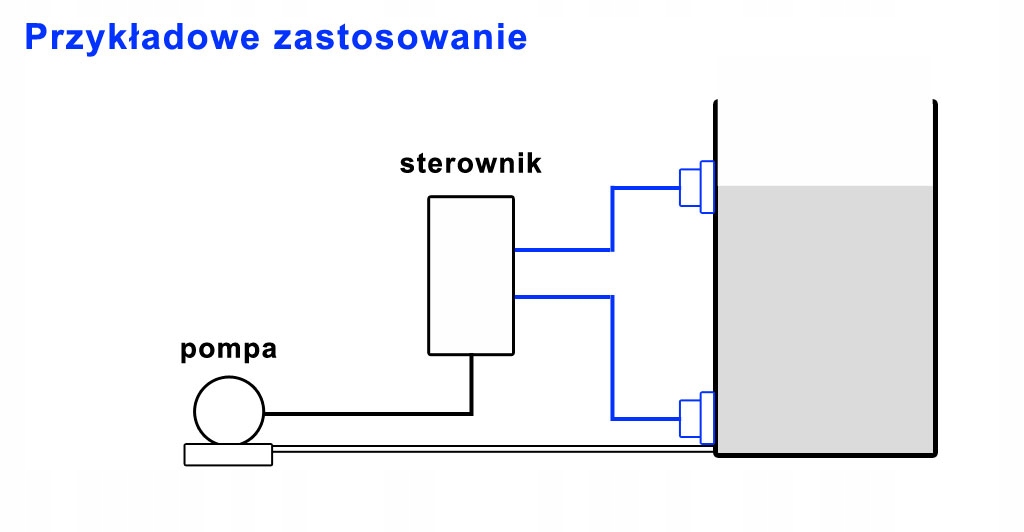

Безконтактний датчик рівня рідини не вимагає фізичного контакту з рідиною, якою може бути, наприклад, кислота. Датчик дозволяє точно визначити, чи є рідина в резервуарі на заданому рівні. Єдина умова - бак не металевий. Підключення декількох датчиків дозволить вам точно визначити кількість матеріалу в баку.
Сенсорний модуль 100% новий, не використовувався.
Параметри модуля:
- Модель: XKC-Y25-V
- Тип датчика: безконтактний
- Вхідна напруга (InVCC): DC 5- 24 В
- Струм: 5 мА
- Вихідна напруга (високий рівень): InVCC (дорівнює вхідній напрузі)
- Вихідна напруга (низький рівень): 0 В< /li>
- Вихідний струм: 1-100 мА
- Час відгуку: 500 мс
- Робоча температура: 0 - 105°C
- Товщина резервуара: 0 - 13 мм< /li>
- Вологість: 5-100%
- Матеріал: ABS
- Захист: IP67
- Діаметр сенсора: 28 мм
- Висота датчика: 16,9 мм
- Довжина кабелю: 480 мм

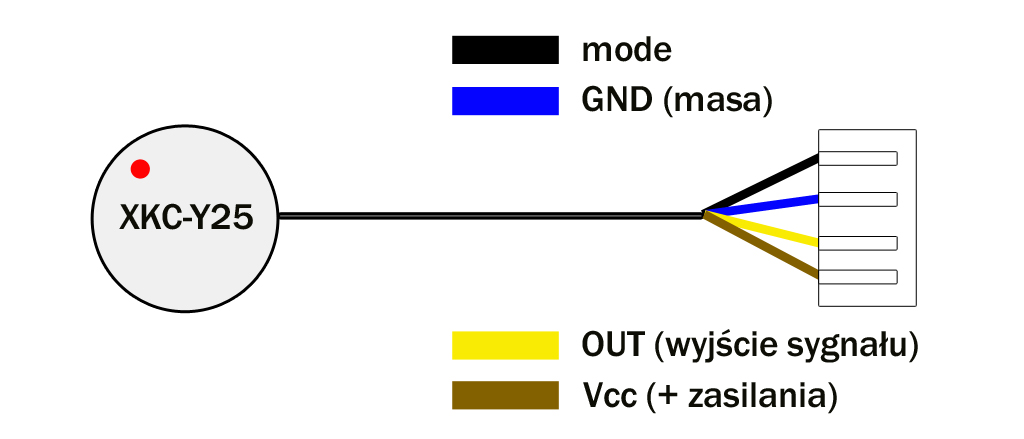

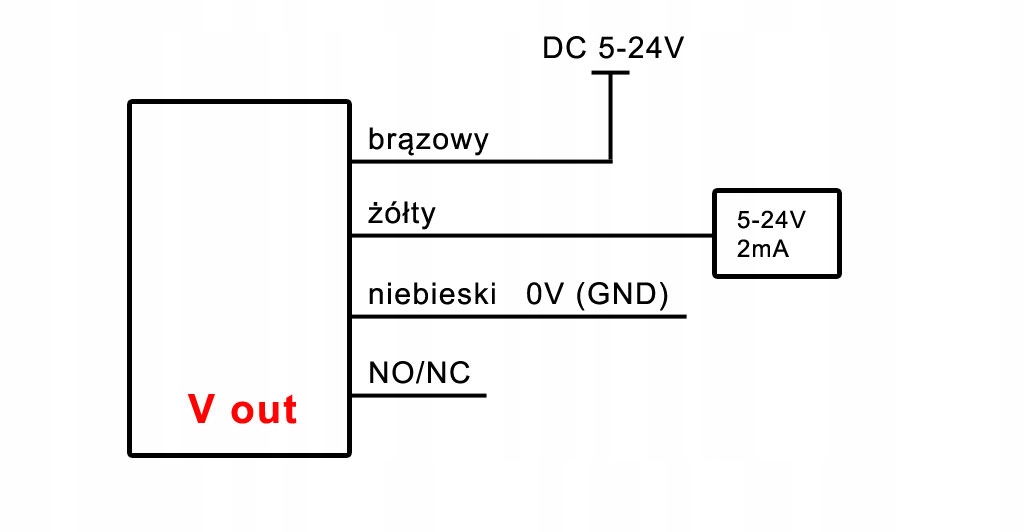

Спосіб підключення

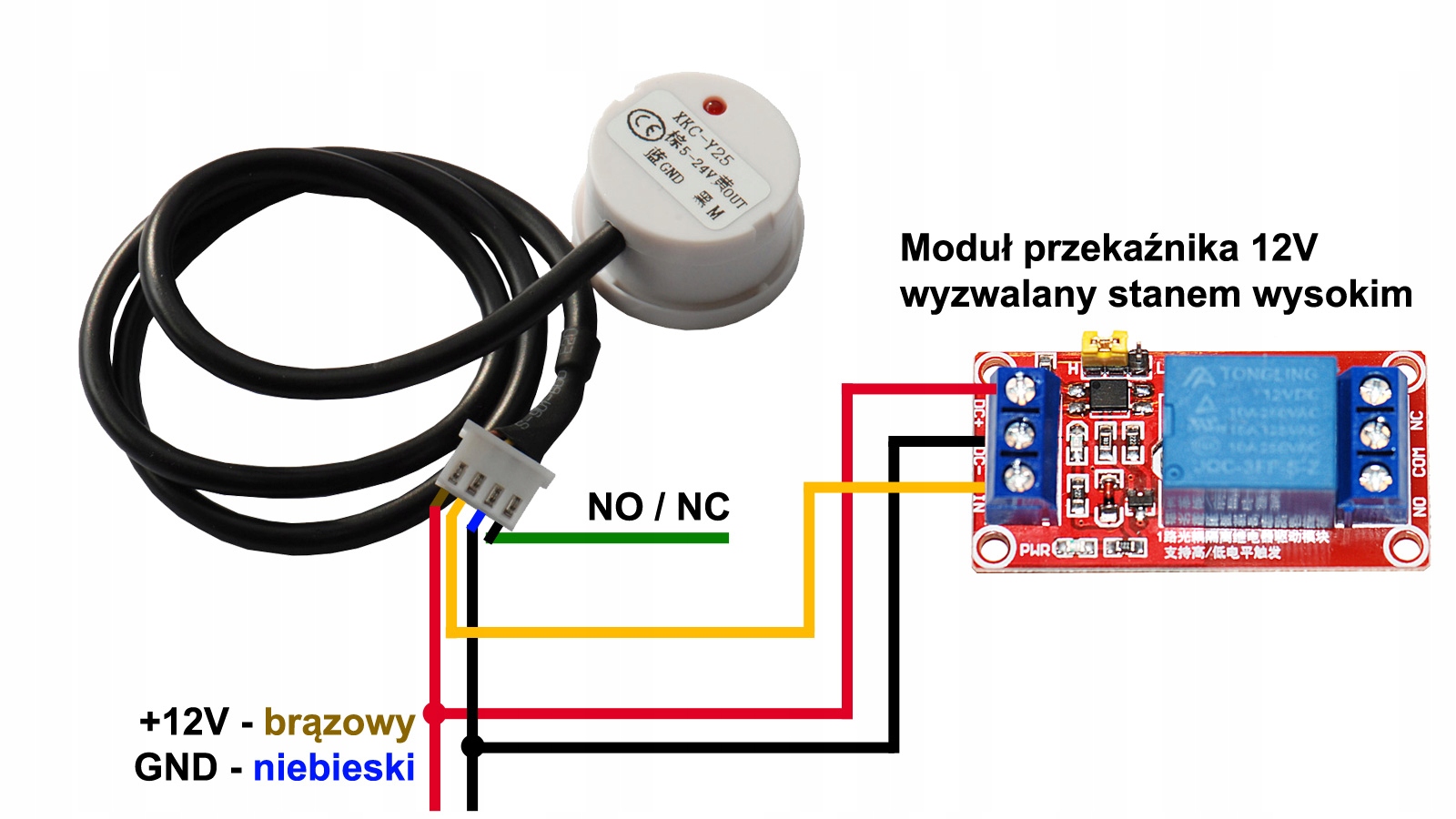

Приклад підключення реле 12 В (тригер високого стану)
Живлення 12 В для датчика та релейного модуля.
Виявлення рідини датчиком вмикає релейний модуль .
Підключення роз’єму NO/NC до заземлення викликає протилежний ефект: постійна робота модуля реле, і при виявленні рідини модуль вимикається.

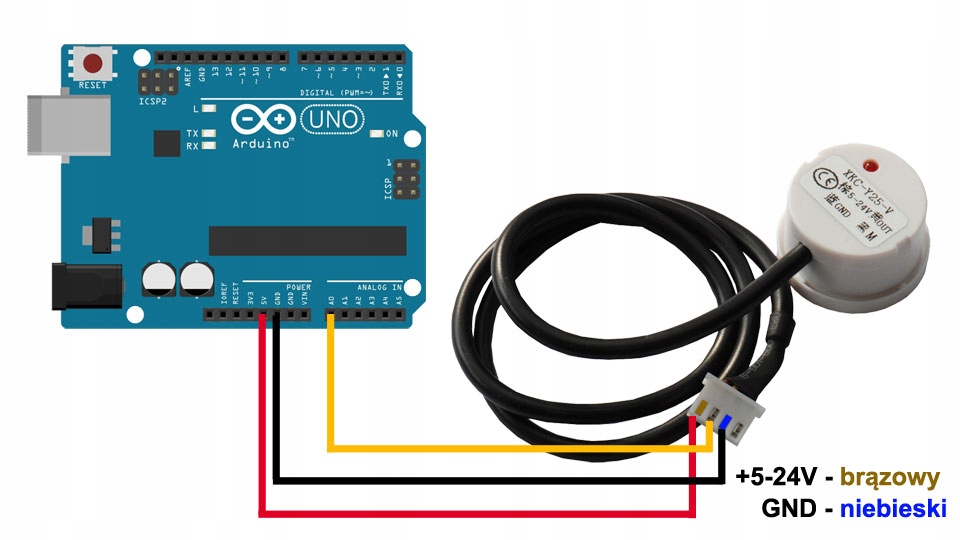

Приклад підключення до Arduino Uno (цифровий вхід) за допомогою коду
Приклад коду під час підключення до аналогового входу (A0-A5):
void setup()
{
Serial.begin(9600);
}
void loop()
{
//підключіть жовтий дріт від датчика до контакту A0
int val = analogRead(A0);
Serial.print("Analog Read: ");
Serial.println(val);
delay ( 1000);
}

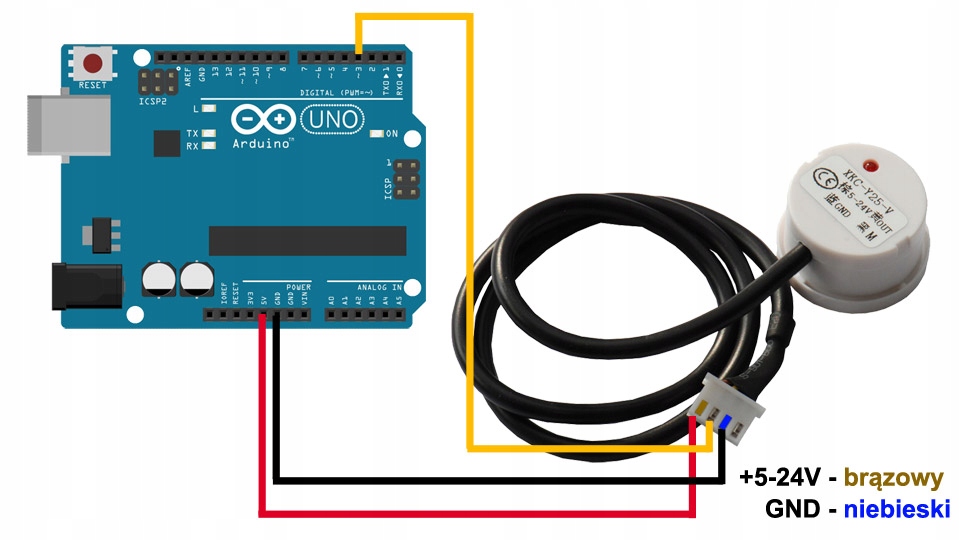

Приклад підключення до Arduino Uno (цифровий вхід) за допомогою коду
Приклад коду під час підключення до цифрового входу:
void setup()
{
Serial.begin(9600);
>підключіть жовтий дріт від датчика до контакту 3
pinMode(3, INPUT);
}
void loop()
{
int val = digitalRead(3);
Serial.print("Цифрове читання: ");
Serial.println(val);
затримка (1000);
}
