Безконтактний Індуктивний датчик рівня рідини NPN
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 13
Просматривая «Бесконтактный индуктивный датчик уровня жидкости NPN» данный товар из каталога «Датчики и преобразователи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

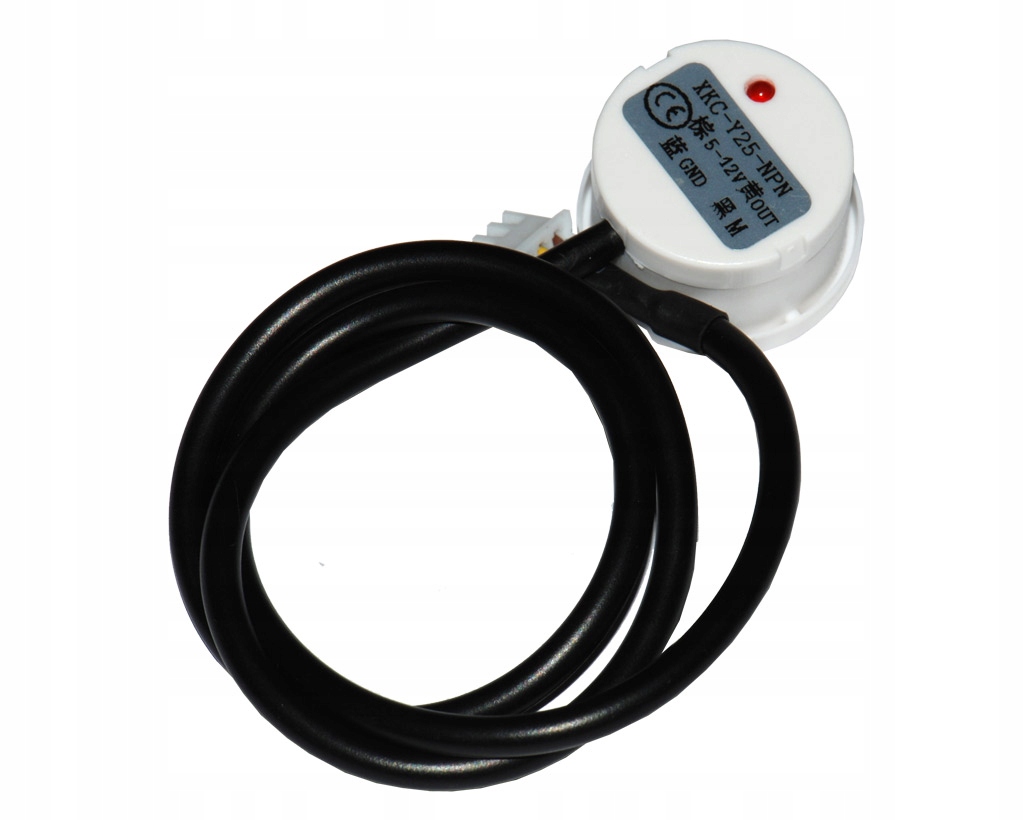

Безконтактний датчик рівня рідини XKC-Y25-NPN
Параметри модуля:
- Модель: XKC-Y25-NPN
- Тип датчика: безконтактний
- Вхідна напруга (InVCC): DC 5- 12 В
- Струм: 5 мА
- Вихідна напруга (високий рівень): InVCC (дорівнює вхідній напрузі)
- Вихідна напруга (низький рівень): 0 В< /li>
- Вихідний струм: 1-100 мА
- Час відгуку: 500 мс
- Робоча температура: 0 - 105°C
- Товщина резервуара: 0 - 13 мм< /li>
- Вологість: 5-100%
- Матеріал: ABS
- Захист: IP67
- Діаметр сенсора: 28 мм
- Висота датчика: 16,9 мм
- Довжина кабелю: 480 мм

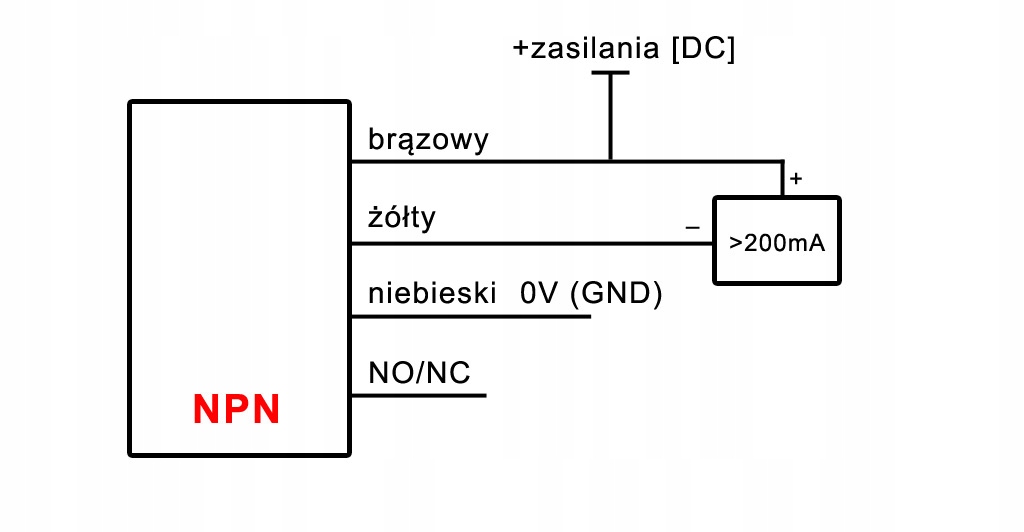

Спосіб підключення
Опис товару
Безконтактний (ймовірно, не індуктивний – помилка в назві аукціону) датчик рівня рідини, не вимагає фізичного контакту з рідиною, якою може бути, наприклад, кислота. Датчик дозволяє визначити, чи є рідина в баку на заданому рівні. Єдина умова - бак не металевий. Підключення декількох датчиків дозволить вам точно визначити кількість матеріалу в баку.
Сенсорний модуль 100% новий, не використовувався.
Приклад підключення реле 12 В (тригер низького рівня)
Живлення 12 В для датчика та релейного модуля.
Виявлення рідини датчиком вмикає релейний модуль .
Підключення роз’єму NO/NC до заземлення викликає протилежний ефект: постійна робота модуля реле, і при виявленні рідини модуль вимикається.
Приклад підключення до Arduino UNO
Приклад коду Arduino:
void setup()
{
pinMode(A0, INPUT);
Serial.begin (9600);
}
void loop()
{
float val = analogRead(A0);
Serial.print("зчитування датчика рідини: ");
Serial.println(val);
delay(500);
}
Якщо виявлено рідину, зчитується значення: 512
Немає рідини: 1023
