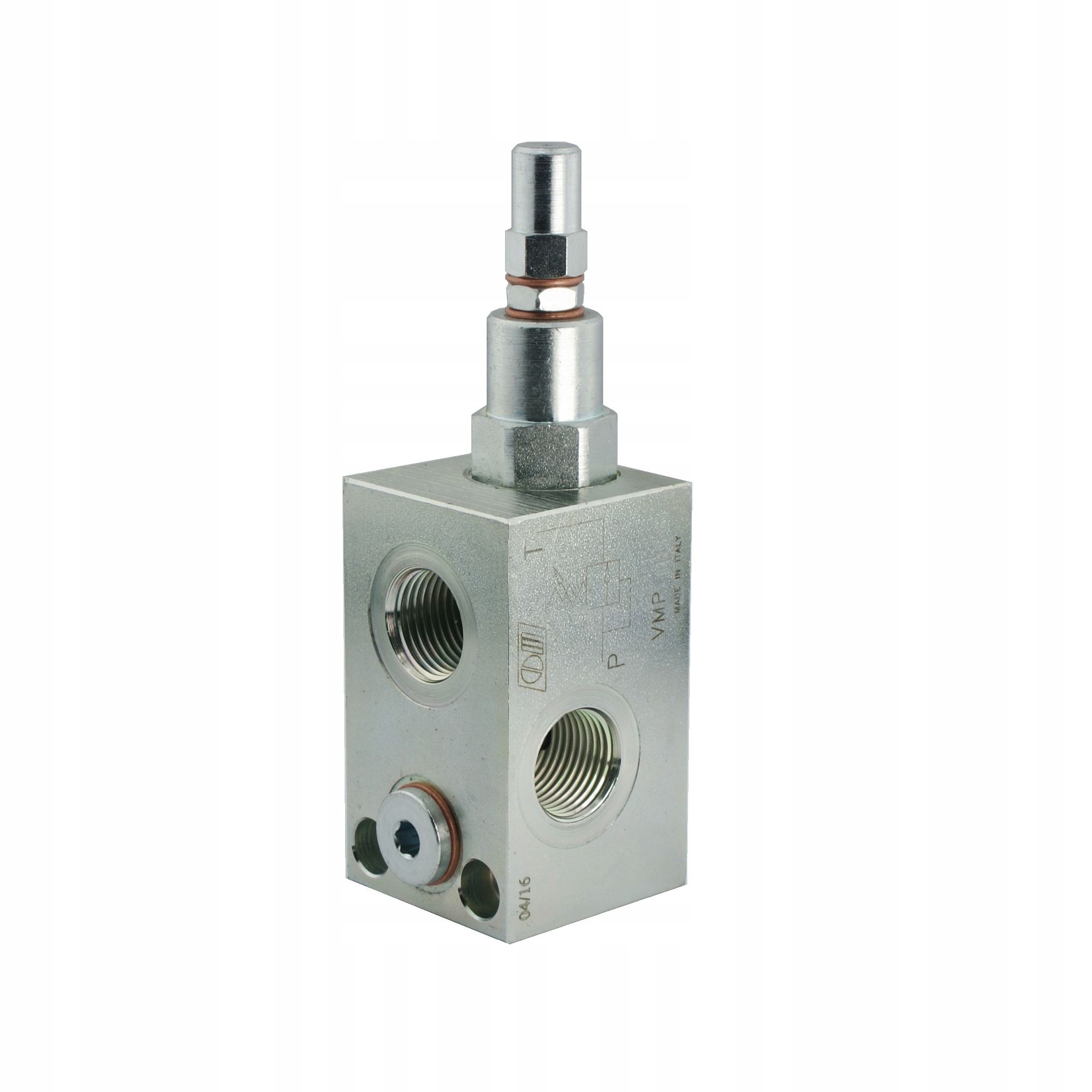

ГІДРАВЛІЧНИЙ ПЕРЕКЛЮЧНИЙ КЛАПАН

VMP 1/2" З РЕГУЛЮВАННЯМ ТИСКУ 50-250 бар

Виробництво:

Оригінал італ. продукт торгової марки Oleodinamica Marchesini, символ: ВМП 1/2"; 1.35.05.016

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широкому розумінні промисловості.

Принцип дії:

Переливний (запобіжний) клапан використовується для стабілізації та обмеження максимального тиску у всій гідравлічній системі або окремій її частині. Він виконує типову функцію безпеки під час непередбачуваного перевантаження гідравлічної системи. Клапан регулюється за допомогою ручки, налаштування можна закріпити за допомогою контргайки.

Підключення:

Під’єднайте обидва порти P до гідравлічної лінії на який передбачається контролювати тиск. Під’єднайте T до лінії повернення (переливу) масляного баку. Має додатковий порт для підключення манометра.

Технічні дані:

• Максимальний потік: 70 л/хв
• Кількість гідравлічних отворів в корпусі: 3 (+ манометр вихідний отвір)
• Внутрішня різьба в корпусі: 1/2" [BSP]
• Різьба порту манометра: 1/4" [BSP]
• Матеріал корпусу : оцинкована сталь
• Максимальний допустимий тиск: 250 бар
• Заводське налаштування переливного клапана: 130 бар
• Регулювання переливного клапана: 45 бар (на повний оберт)
• Вага: 1,058 кг

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
  • li>
  • Допустима температура масла: від -15 C до +80 C
  • Тип масла: гідравлічне масло на основі мінерального масла < /li>

  Гідравлічна схема клапана VMP (фото):
