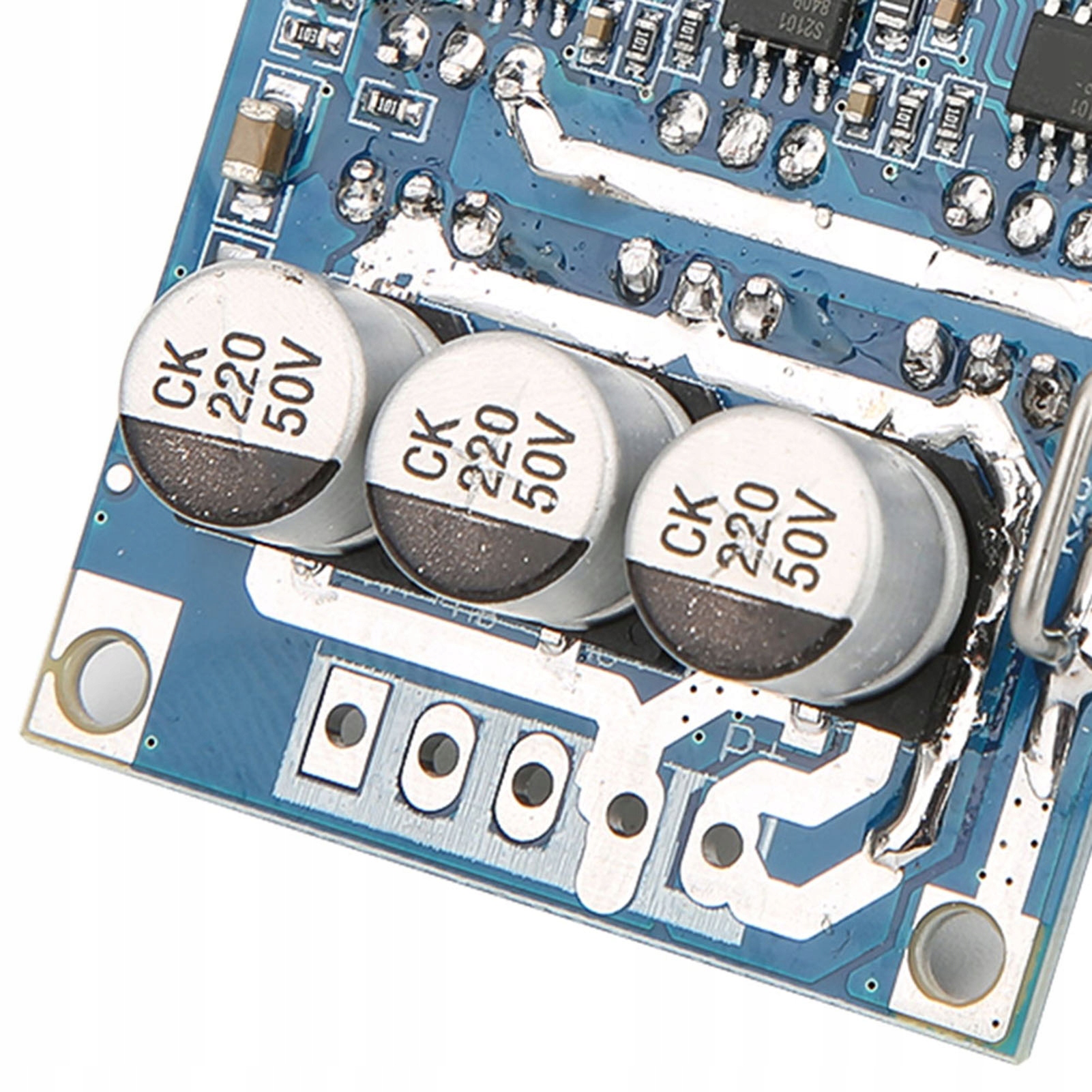

Безщітковий драйвер DC 12V-36V 15A 500W
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 50
Оплачивая «Бесщеточный драйвер постоянного тока 12–36 В, 15 А, 500 Вт», вы можете быть уверены, что данный товар из каталога «Силовые устройства» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Функція:1. Робоча напруга: DC 12V-36V
2. Робочий струм: 3. Потужність драйвера: 4. Швидкісна напруга: 0.1V-5V
5. Робоча температура: -40-85°C
. DC 12V-36V 15A 500W Безщітковий драйвер
. DC 12V-36V 15A 500W Безщітковий драйвер
. DC 12V-36V 15A 500W Безщітковий драйвер
Специфікація: Опис:
100% абсолютно новий і високоякісний
Специфікація:
Робоча напруга: DC 12V-36V
Робочий струм: Потужність драйвера: Напруга швидкості: 0,1V-5V
Робоча температура: -40-85°C
Вологість: 90% відносна вологість
Захист від зупинки: так
Увімкнути контроль: так
Захист від перевантаження: Так
Керування кермом: Так
Сигнал керування швидкістю: Так
Розмір: 63*42*17 мм (Д * Ш * В); Розмір зонда 3 мм, довжина: відстань від центру монтажного отвору 57 мм; ширина: фіксована відстань від центру отвору 36,5 мм
Вихід живлення:
VCC (плюс джерела живлення)
GND (негатив)
MC (фази двигуна W)
MB (фази двигуна V)
MA (фаза двигуна U)
Бок керування:
Заземлення клеми керування GND
Кінець регулятора VR 0-5 В (відповідає 10% швидкості двигуна - 100%)
Керування реверсом ZF (підключене до 5 В або заземлення може завантажувати напрямок обертання двигуна)
М імпульсний вихід тахометра (відповідно до кількості полюсів двигуна, що відповідає кількості імпульсів на оберт вихідного числа)
EL увімкнути термінал керування (підключений до 5 В або заземлення, а потім 5 В, заземлення зупиняє двигун)
Клема керування 5 В 5 В
HALL для клем Холла:
Позитивне живлення Холла 5 В
Сигнал HaHall
Сигнал Холла Hb
Сигнал Холла Hc
GND Холла негативний
Електропроводка:
Клема керування для SET:
1. Методи підключення проводки керування швидкістю двигуна: доступну швидкість системи потенціометра також можна підключити до керування MCU, коли проводка керування потенціометром, середній штифт потенціометра підключений до порту швидкості VR, потенціометр підключений до обох кінців напруги 5 В і GND швидше.
2. Методи підключення керування двигуном: можна перемикати керування, також можна підключити до керування MCU, до GND в одному напрямку, потім 5 В в одному напрямку.
3. Сигнал швидкості імпульсу: високий і низький вихід. IC не може зрозуміти інформацію із запиту клієнта.
Входи сигналу Холла для Холла:
Показана схема підключення, одна відповідає HA, HB, HC і на двигуні, джерело живлення 5 В, підключене до сигналу моторного холу, подає позитивний сигнал, джерело живлення GND — негативний сигнал до моторного холу.
