Безструнне піаніно

оптоелектронне

з корпусом

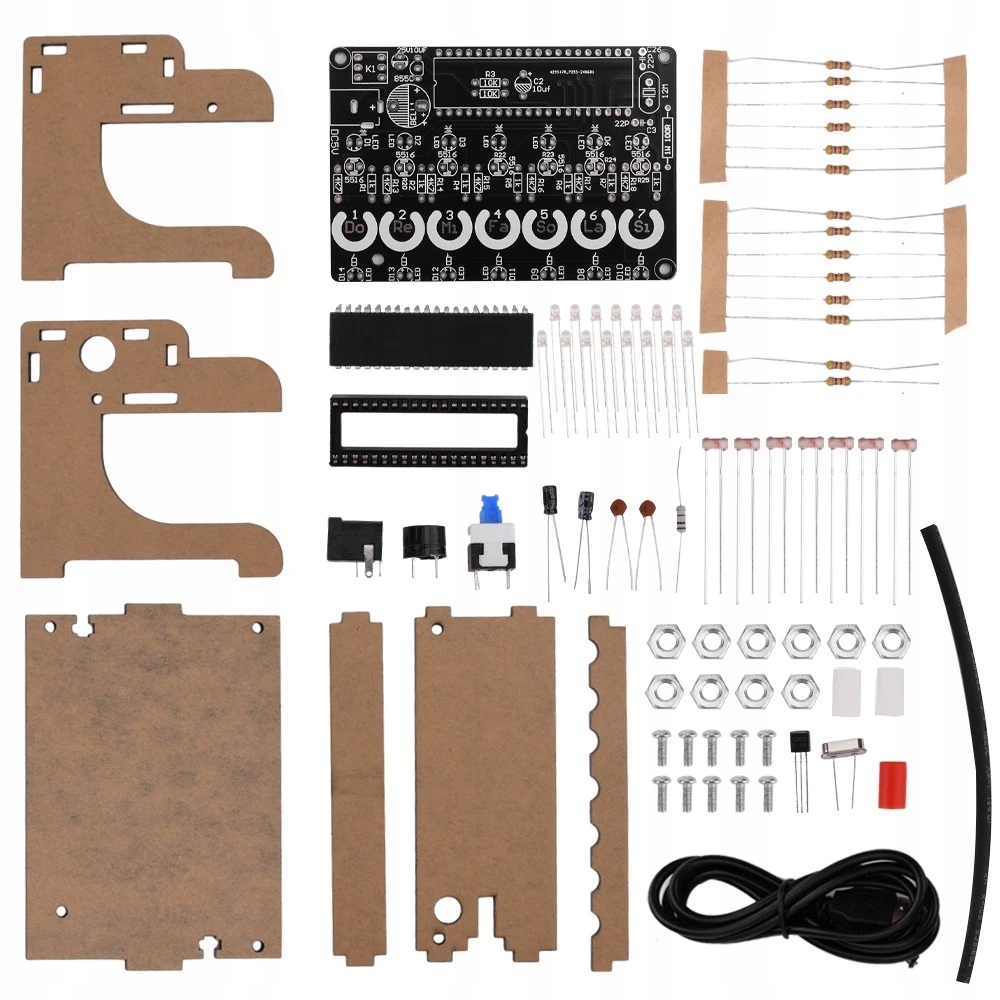

Система для самостійної збірки, пайки

Складність збірки: середня.

Час складання приблизно 180 хвилин.

Це фотоелектричне піаніно має загалом 7 струн, і зумер видає відповідний рівень звуку, коли світлові струни обрізаються.

Оснащений світлодіодним підсвічуванням, відповідний світлодіодний індикатор загоряється, коли світловий потік розривається. вирізаний, всього 7 світлодіодів

Оптоелектронне піаніно має яскраві світлові промені, переривання яких викликає зміну звуку, діоди випромінюють світло, яке йде на фоторезистори, покриваючи діоди, розриває ланцюг. і видає звук.

Система складається з двох частин: фоточутливої ​​схеми та мікроконтролера.

Коли світловий промінь світлодіода блокується, відповідний фоточутливий резистор виявляє та викликає зміна величини опору. Система, що складається з 7 світлочутливих резисторів, викликає зміну високого та низького потенціометрів, а мікроконтролер зчитує зміни високого та низького потенціометрів фоточутливого резистора для завершення введення інструкцій з експлуатації. Мікроконтролер керує передачею даних через послідовний порт на основі інформації інструкцій, яка призначає значення порту керування динаміком і порту керування діодами. Коли світло горить, мікроконтролер зчитує напругу фоторезистора, і вона низька. Коли світлове випромінювання відсутнє, мікроконтролер зчитує напругу фоторезистора і знаходиться на високому рівні. Таким чином, блокуючи лазерне світло, у схемі може генеруватися ефект перемикання.

Напруга живлення: 4,5–5,5 В

Кабель живлення: USB-кабель у комплекті

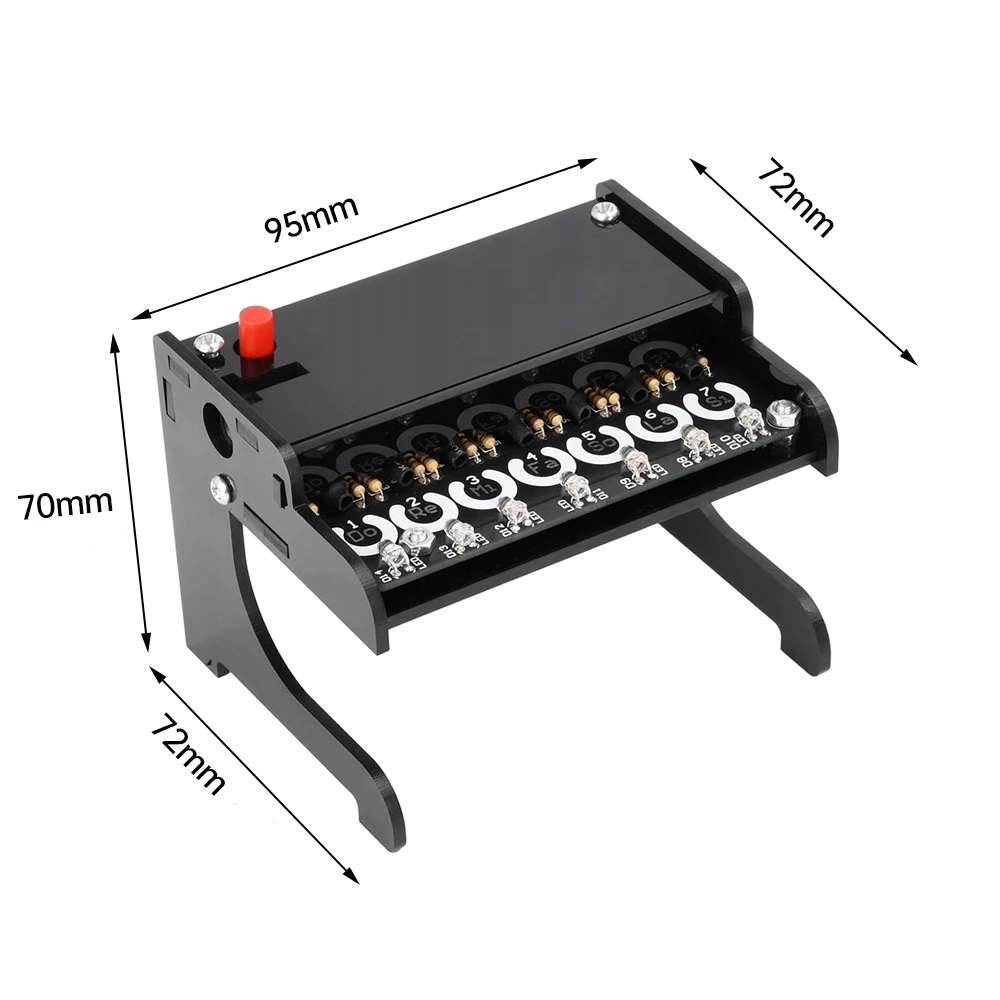

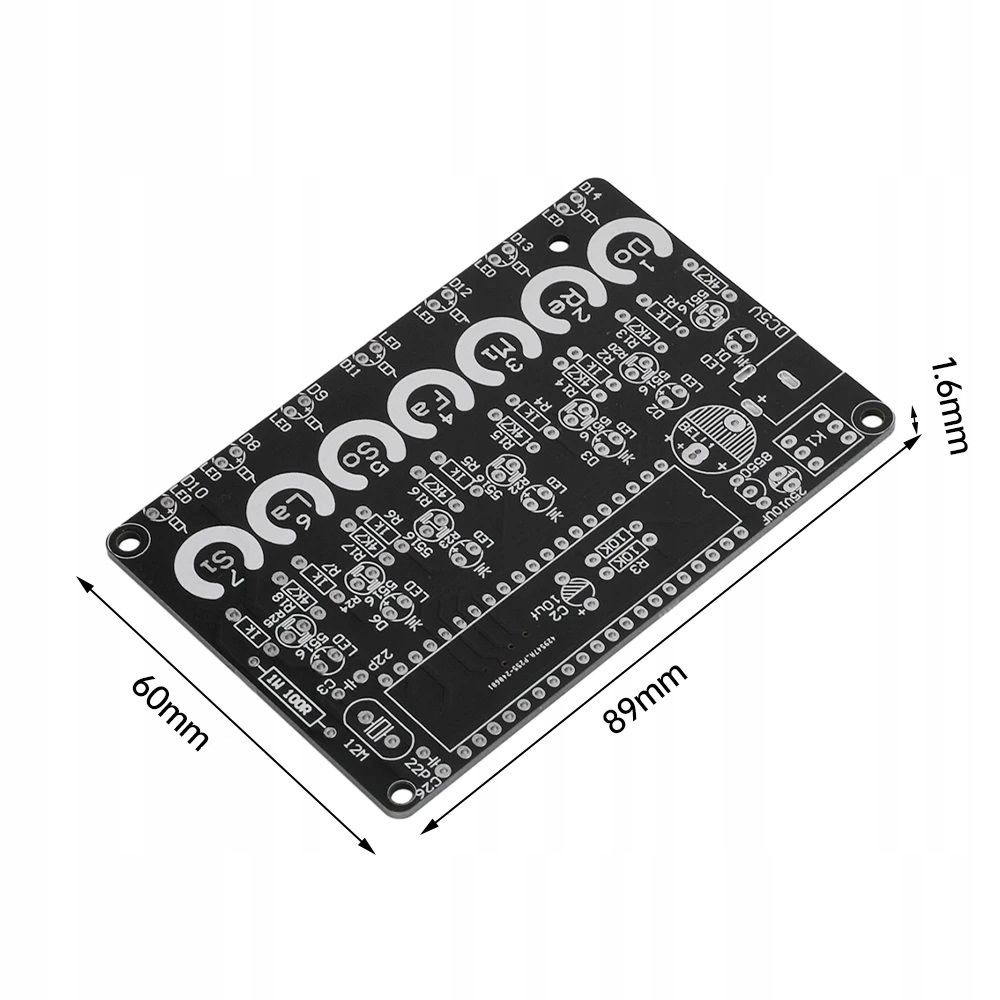

Розмір основної плати: 8,9 см x 6,0 см

Частота звуку, яку може почути людське вухо, становить від 20 Гц до 20 кГц, і частота нот на арфі також має бути в цьому діапазоні. Однак різні ноти мають власні фіксовані частоти. Вищезазначений звук може бути створений за допомогою вбудованого 16-бітного таймера мікроконтролера. Наприклад, стандартна висота звуку а-ля арфа становить 440 Гц. Відповідно до розрахунку, його півперіод становить 1136 мкс. Таким чином, якщо рівень штифта змінюється протягом половини періоду, може бути створена прямокутна хвиля 440 Гц. Після проходження через електроакустичний перетворювальний елемент (динамік) можна створити стандартний звук і таким чином створити інші ноти.

Інструкція: відскануйте QR-код, який ви отримаєте разом із системою.

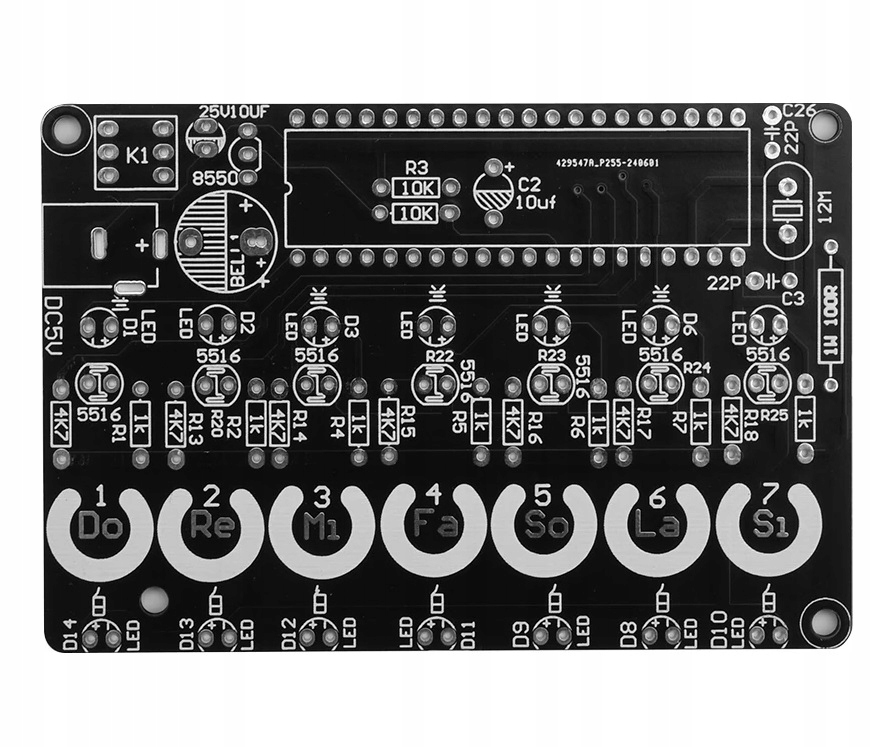

Системи мають схему складання, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати маркування смугами, їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання зазвичай довільний, залежно від компонування спочатку збираємо найменші елементи.
