SB00007

ПРОФЕСІЙНА ПАЯЛЬНА СТАНЦІЯ TOUCHBGA GM490 5,45 кВт

З СЕНСОРНИМ РК-ЕКРАНОМ 7 ДЮЙМОВ ТА 3 ТИПАМИ НАГРІВАЛЬНИКІВ (ІЧ, ГОРЯЧИЙ, КВАРЦОВИЙ)

ПЕРЕВАГИ:

✅ ПЕРЕВІРЕНА УНІВЕРСАЛЬНА МОДЕЛЬ

✅ ТРИ ГОЛОВИ, ВИСОКА ПОТУЖНІСТЬ

✅ НАВЧАННЯ НА ЗБІРКУ

Інтегрована система ремонту систем BGA TOUCHBGA GM490 - це професійне та сучасне рішення для розбирання та збирання систем BGA, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA для побутової електроніки, медичні та телекомунікаційні послуги, військові, автомобільні.

Відмітними особливостями даної станції є: висока потужність нагріву, велика площа поверхні для друкованої плати, 3 зони нагріву, сенсорна панель управління з мікропроцесорним управлінням, 3 типи верхніх нагрівальних елементів в стандартній комплектації.

Остання версія станції GM490 має більший 7" LCD дисплей, значно більшу площу нижнього нагрівача, можливість відключення нижнього нагрівача, більшу кількість профілів, які можна запрограмоване вертикальне регулювання нижнього нагрівача гарячого повітря.

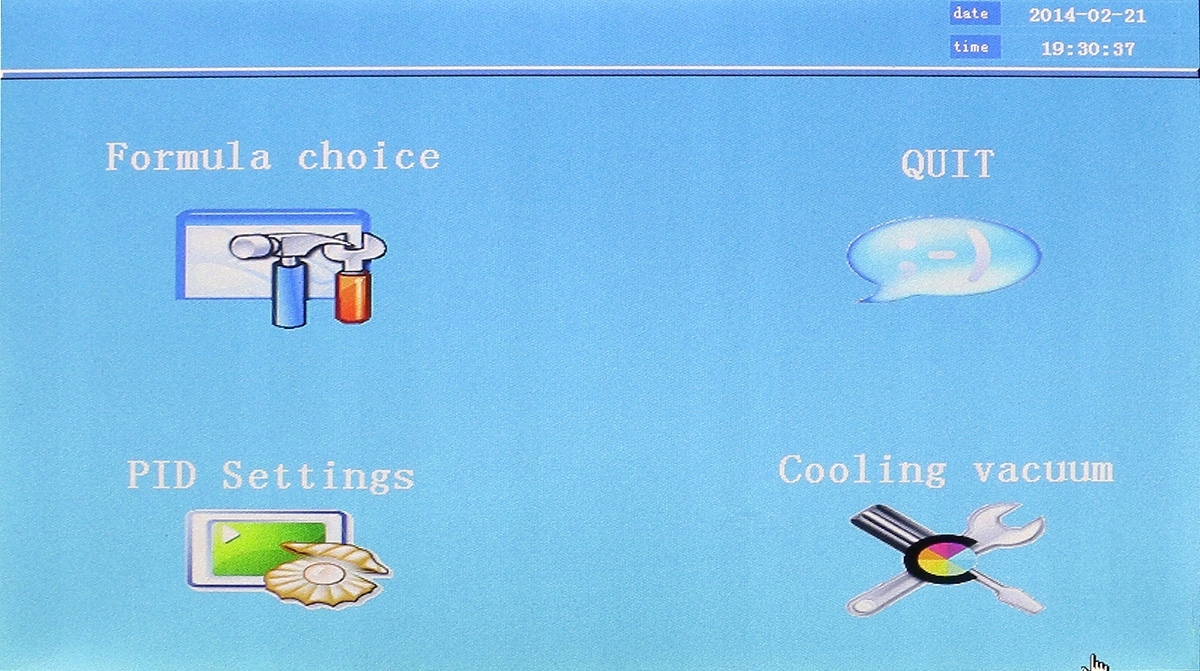

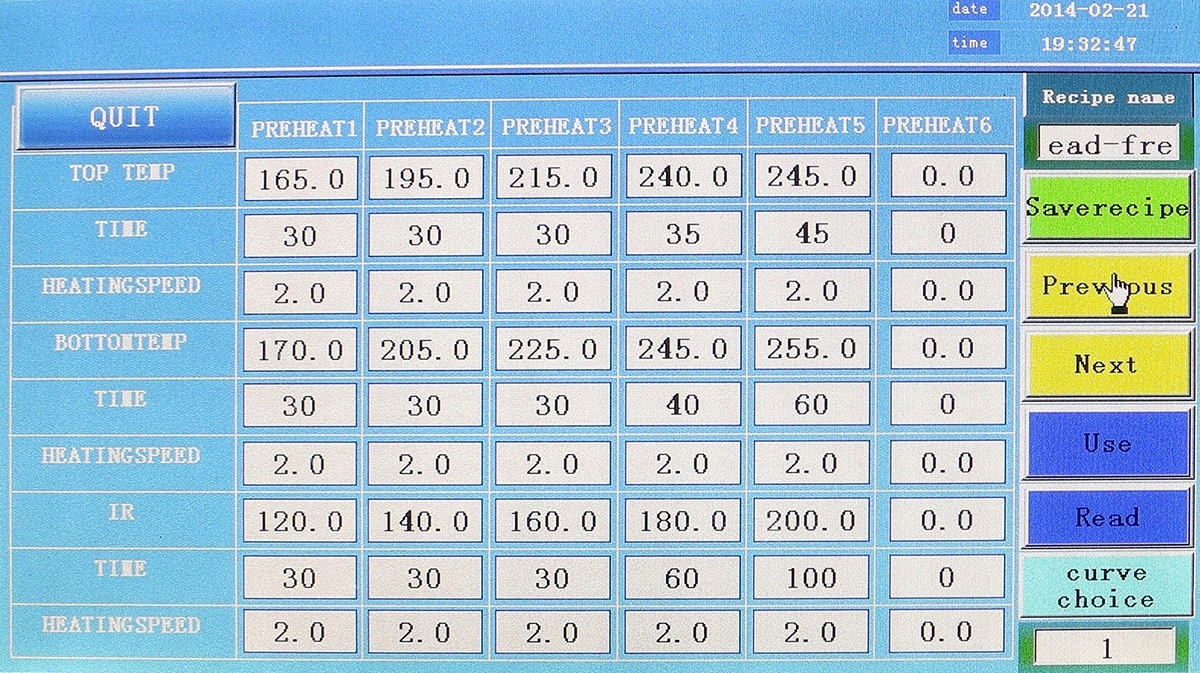

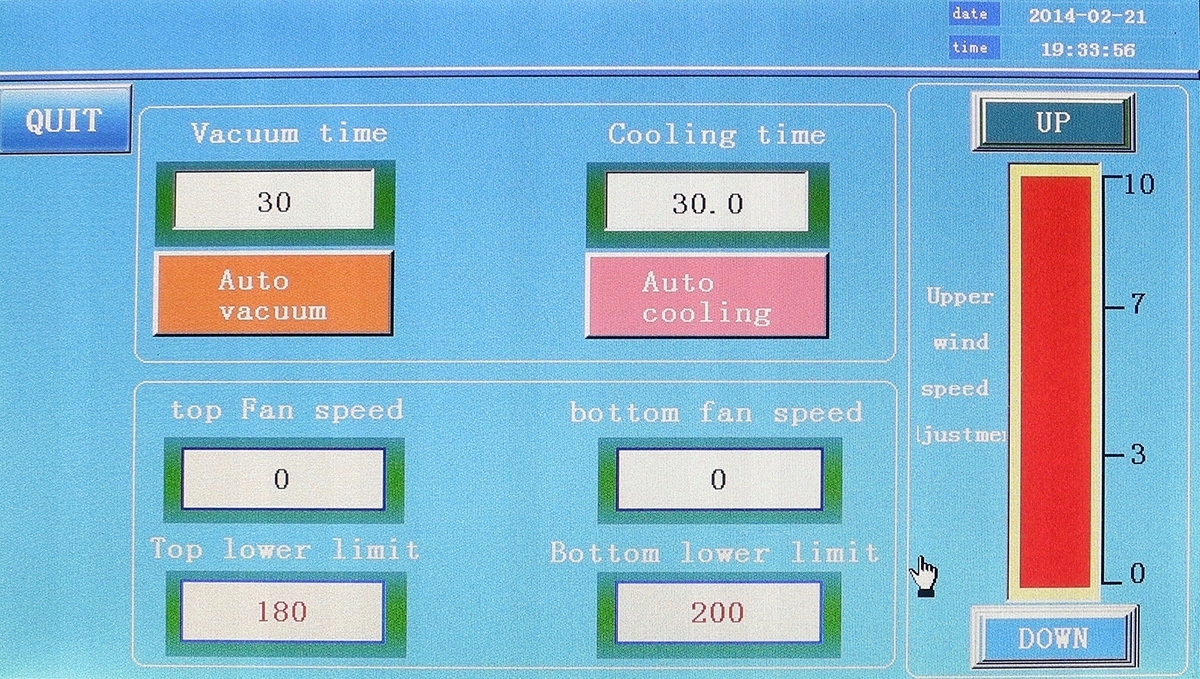

Усі параметри, а саме: задану температуру, час нагрівання, швидкість підвищення температури з часом, час охолодження, час роботи вакуумного захвату, можна налаштувати незалежно за допомогою сенсорної панелі управління HD з діагоналлю MCGS LCD для взаємодії людини та машини (HMI). 7 ". На дисплеї в режимі реального часу відображаються всі робочі параметри станції, включаючи графічну візуалізацію стану процесу опалення та заданих і досягнутих температур на графіках.

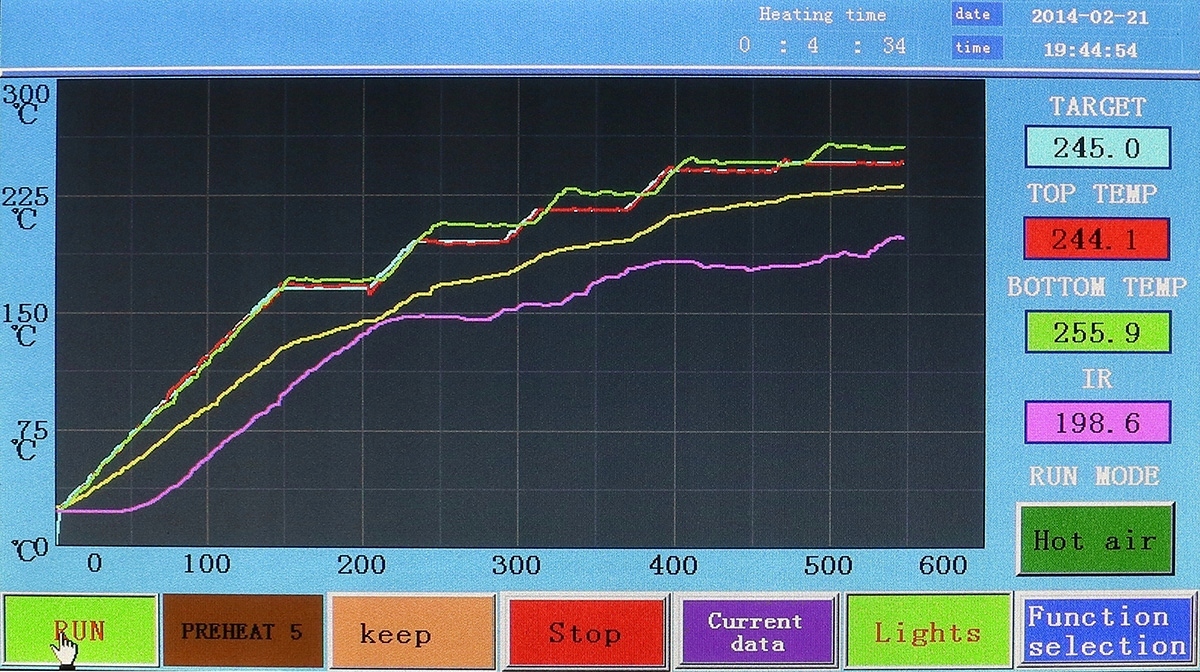

Такі температури представлені на екрані в числовій формі та на графіку:

• цільова температура на заданому кроці (цільова)
• температура верхнього нагрівача HR
• Нижня температура нагрівача HR
• температура нижнього ІЧ-нагрівача
• реальна температура в системі BGA.

Програмне забезпечення станції оснащено кнопкою ведення профілю KEEP. Після натискання станція підтримує всі температури, досягнуті на той момент, доки кнопку KEEP не буде натиснуто знову.

Для забезпечення найкращого ефекту паяння станція використовує 3 незалежні зони/поверхні нагріву (верхній, нижній і нагрівач друкованої плати), температуру яких можна контролювати та контролювати окремо. Крім того, нагрівальні секції нижнього нагрівача можна блоково вимкнути за допомогою двох перемикачів, наприклад, під час нагрівання/випікання меншої друкованої плати.

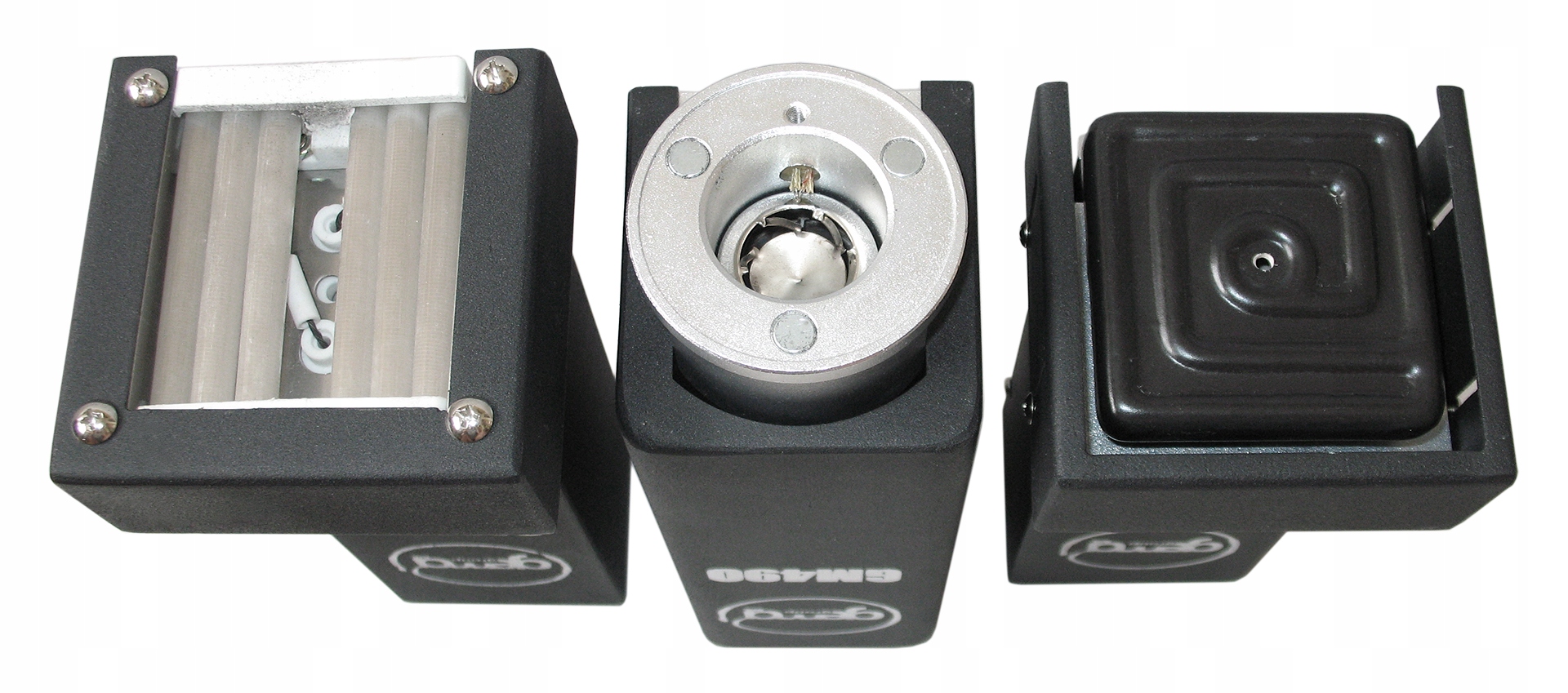

Перший (верхній) і другий (нижній) видувають гаряче повітря. Третій (нижній) - кварцовий нагрівальний елемент (темний інфрачервоний). Першою і другою поверхнями нагріву можна керувати декількома групами і розділами температурних параметрів. Верхній нагрівальний елемент, незалежно від того, повітряний він, ІЧ або кварцовий, можна регулювати в будь-якій площині. Третя поверхня (нагрівач) нагріває плату на великій поверхні, зменшуючи напругу та знижуючи температуру, необхідну для належного спаювання елемента.

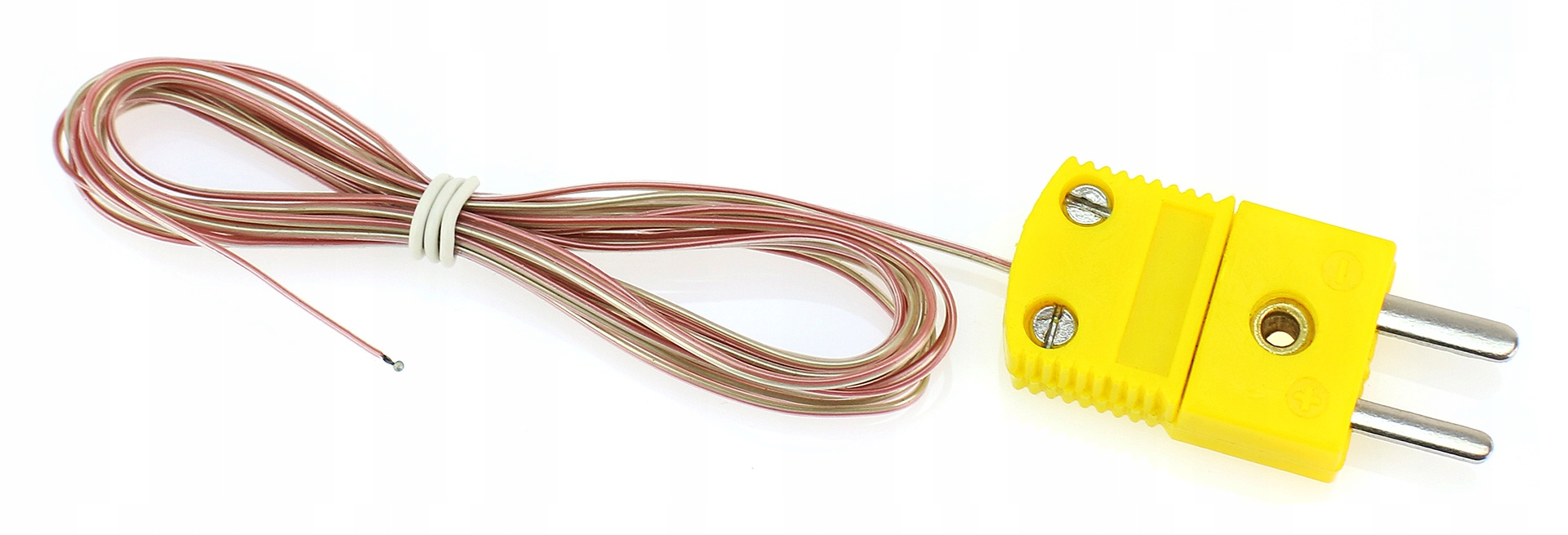

Для визначення точних температур на станції використовували прецизійні термопари К-типу з точністю +/- 3C, що працюють у замкнутому циклі.

Попередження генерується після завершення кожного процесу відпаювання/паяння.

Якщо виникають надмірно високі неконтрольовані температури або компоненти можуть перегріватися, вбудована система захисту від надмірної температури зупинить увесь процес і вимкне електричне коло.

З лівого боку станції є дуже ефективний поперечний вентилятор, який автоматично охолоджує друковані плати після розпаювання та пайки. Це запобігає деформації друкованої плати та захищає ефект реболлінгу BGA.

Основний тримач друкованої плати оснащено V-подібним пазом, який забезпечує швидке та стабільне складання плати та великий діапазон регулювання.

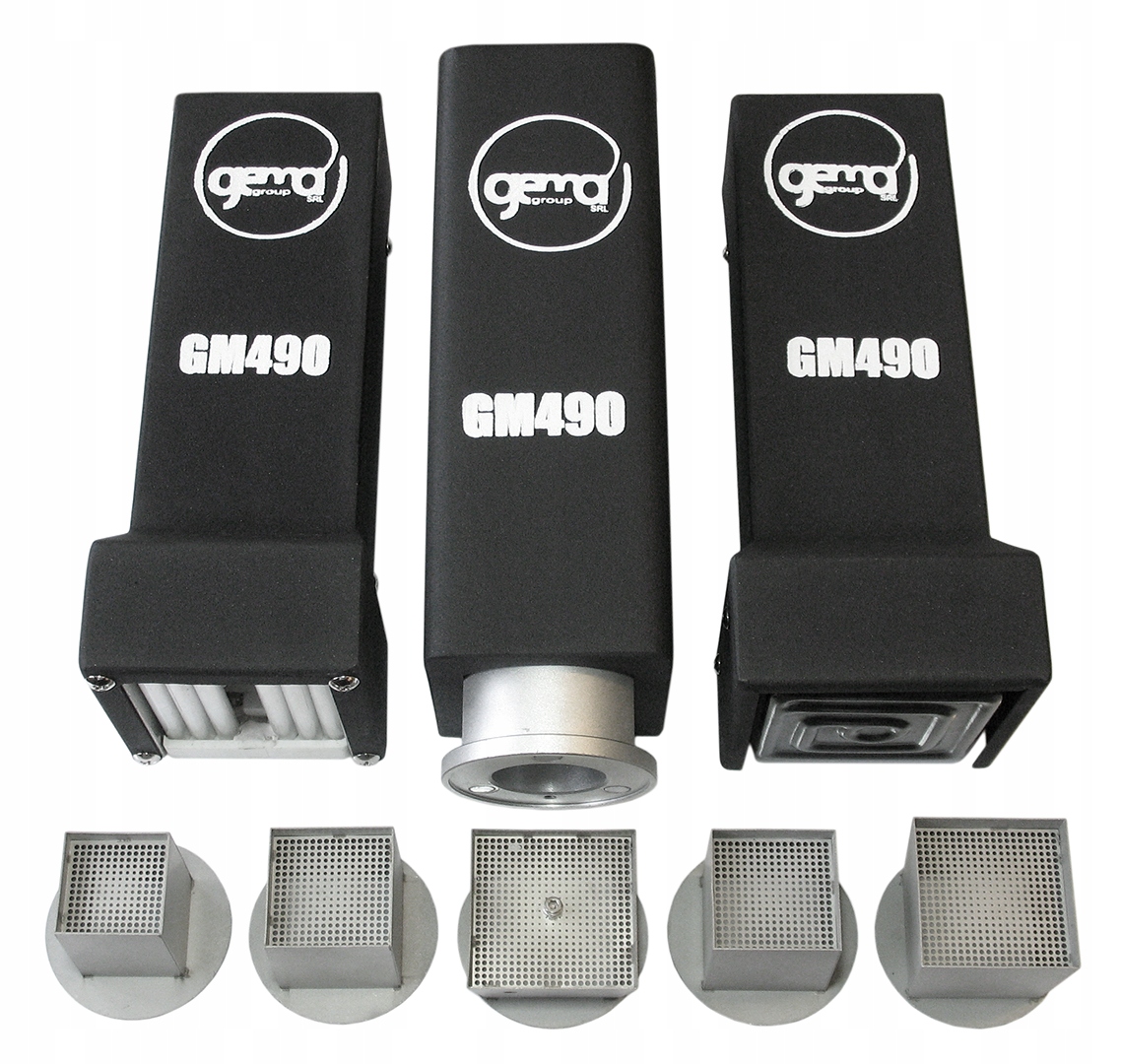

У верхній і нижній частинах станції розроблено магнітні насадки для спрямування гарячого повітря та захисту сусідніх компонентів. Форсунки дуже легко встановити однією рукою. Їх можна розташувати та повертати під будь-яким кутом.

Крім того, нижня насадка має спеціальні отвори, які видаляють надлишок гарячого повітря.

Станція також оснащена електронним вакуумним захватом, яким також керують через сенсорний РК-екран. Він також має аварійний вимикач.

Технічні дані:

• Загальна потужність: 5450 Вт
• Потужність верхнього нагрівального елементу:
• -гаряче повітря: 1000 Вт (стандартне обладнання)
• -темний інфрачервоний ІЧ: 450 Вт (додаткове обладнання - включено)
• -кварцовий обігрівач: 300 Вт (додаткове обладнання - включено)
• Потужність нижнього нагрівального елемента гарячого повітря: 1000 Вт
• Потужність нижнього нагрівача: 2700 Вт
• Напруга живлення: змінний струм 220 В/230 В 50/60 Гц (кабель живлення 3x2,5 мм2)
• Датчик температури: датчик K-типу (термопара) з точністю +/- 3C
• Позиціонування (тримач друкованої плати): V-подібний паз
• Мін. Розмір друкованої плати: 40x40 мм
• Макс. Розмір плати PCB/PBA: 425x370 мм
• Розмір нижнього ІЧ-обігрівача: 375x280 мм
• Розміри станції: 600x600x600 мм
• Керування: 7-дюймовий кольоровий сенсорний екран HD HMI + контролер PLC
• Захист від перевантаження по струму: запобіжник із характеристиками C32.
• Вага нетто: 40 кг
• Письмова гарантія: 24 місяці (також для нагрівальних елементів)

Набір включає:

При особистому прийомі навчання роботі станції та процесу заміни/ремонту систем BGA БЕЗКОШТОВНО.
