ПРОФЕСІЙНА ПАЯЛЬНА СТАНЦІЯ TOUCHBGA IR6000 + HR6000 2в1 3250 Вт

МОДЕЛЬ З ВЕРХНІМ ІЧ-НАГРІВАЛЬНИКОМ ТА ГОРЯЧИМ ПОВІТРЯМ ТА USB-ПОРТОМ

Паяльна станція TOUCHBGAIR6000 2in1 — це професійна станція для розбирання та збирання систем BGA, SMD, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA, змонтованих за допомогою свинцева та безсвинцева технологія.

Станція використовується для обслуговування материнських плат комп'ютерів, ноутбуків, приставок, мобільних телефонів, навігацій, автомобільних модулів та контролери та багато інших пристроїв, завдяки яким він займає міцне місце в усіх електронних або GSM послугах.

Це ідеальна станція як перша машина в службі. Він також часто працює в парі з іншими станціями, забезпечуючи безперервність роботи та охоплюючи широкий спектр пристроїв, які потребують ремонту.

Остання модель станції IR6000 оснащена додатковим верхнім нагрівачем гарячого повітря з потужністю 1000 Вт (входить в комплект) і USB портом.

У нас є 2250 Вт загальної потужності ІЧ обігрівачів (нижні 1800 Вт + верхні 450 Вт) або 2800 Вт (нижні 1800 Вт ІЧ + верхні 1000 Вт). Останній варіант особливо рекомендований для менших ламінатів, наприклад, в автомобільній електроніці, або для делікатних і менших моделей систем BGA.

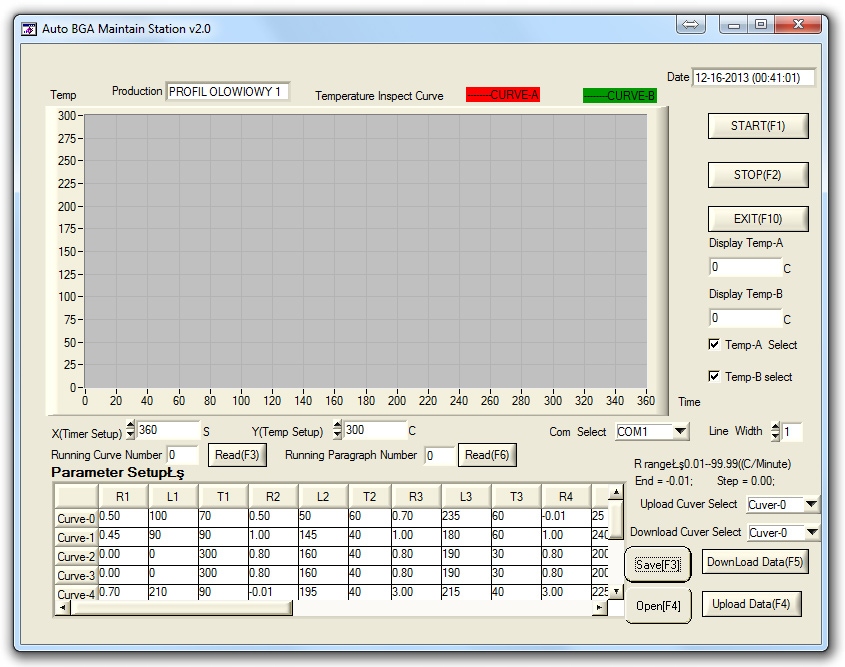

Крім того, остання модель станції оснащена USB. порт, тому немає необхідності використовувати адаптери RS232-USB. Робота на рівні ПК дозволяє точно контролювати профілі нагріву за допомогою графічної візуалізації на графіку встановленої та досягнутої температури. На рівні програмного забезпечення ви також можете вмикати та вимикати станцію, а також завантажувати або читати заданий перевірений профіль із пам’яті програматора. Відповідне програмне забезпечення міститься на компакт-диску.

Станція IR6000 забезпечує незалежний нагрів спаюваного елемента зверху (темне інфрачервоне або гаряче повітря) і знизу (також темне інфрачервоне) з можливістю попереднього програмування температур. Ми можемо, наприклад, «розмістити» BGA-кульки на чіпі, увімкнувши лише верхній нагрівач.

Температури нижнього та верхнього нагрівачів зчитуються на дисплеях у режимі реального часу.

Для верхнього нагрівального елемента можна запрограмувати до 10 профілів, по 8 кроків для кожного з них.

Кожен крок (блоки налаштування) складається з таких параметрів:

• r - швидкість підвищення температури з часом,
• L - задана температура,
• d - час підтримки температури на заданому кроці

Нижній нагрівач може мати попередньо запрограмовану температуру, яку він підтримує автоматично, коли її досягнуто.

Реально досягнуті температури забезпечуються завдяки датчикам на нагрівачі (внизу) і додатковій точний і швидкій термопарі (зверху), підключений до роз’єму на передній панелі станції. Якщо під’єднано нагрівач гарячого повітря, він має вбудовану термопару, а підключений датчик температури на передній частині корпусу станції автоматично від’єднується.

Підсумовуючи, нижній і верхній нагрівачі є контролюється незалежно, а закінчення процесу паяння/відпаювання сигналізується відповідним звуковим сигналом

Верхній нагрівальний елемент можна регулювати по вертикалі та горизонталі. Плати кріпляться за допомогою монтажних рейок, які входять в комплект.

Крім того, станція оснащена регульованою світлодіодною підсвічуванням з достатньою потужністю для освітлення робочої зони.

Основний тримач друкованої плати оснащений V-подібним пазом, який забезпечує швидку та стабільну установку плат і великий діапазон регулювання.

Елементи всередині станції захищені від тепла нижній нагрівач товстим листом металу товщиною 2 мм і вентиляція всієї електроніки - вентиляційні отвори з обох сторін і ефективний вентилятор, який працює без зупинки після включення живлення. Виміряна температура на програматорах, коли нижній нагрівач досяг 200C, становила 20C!!!

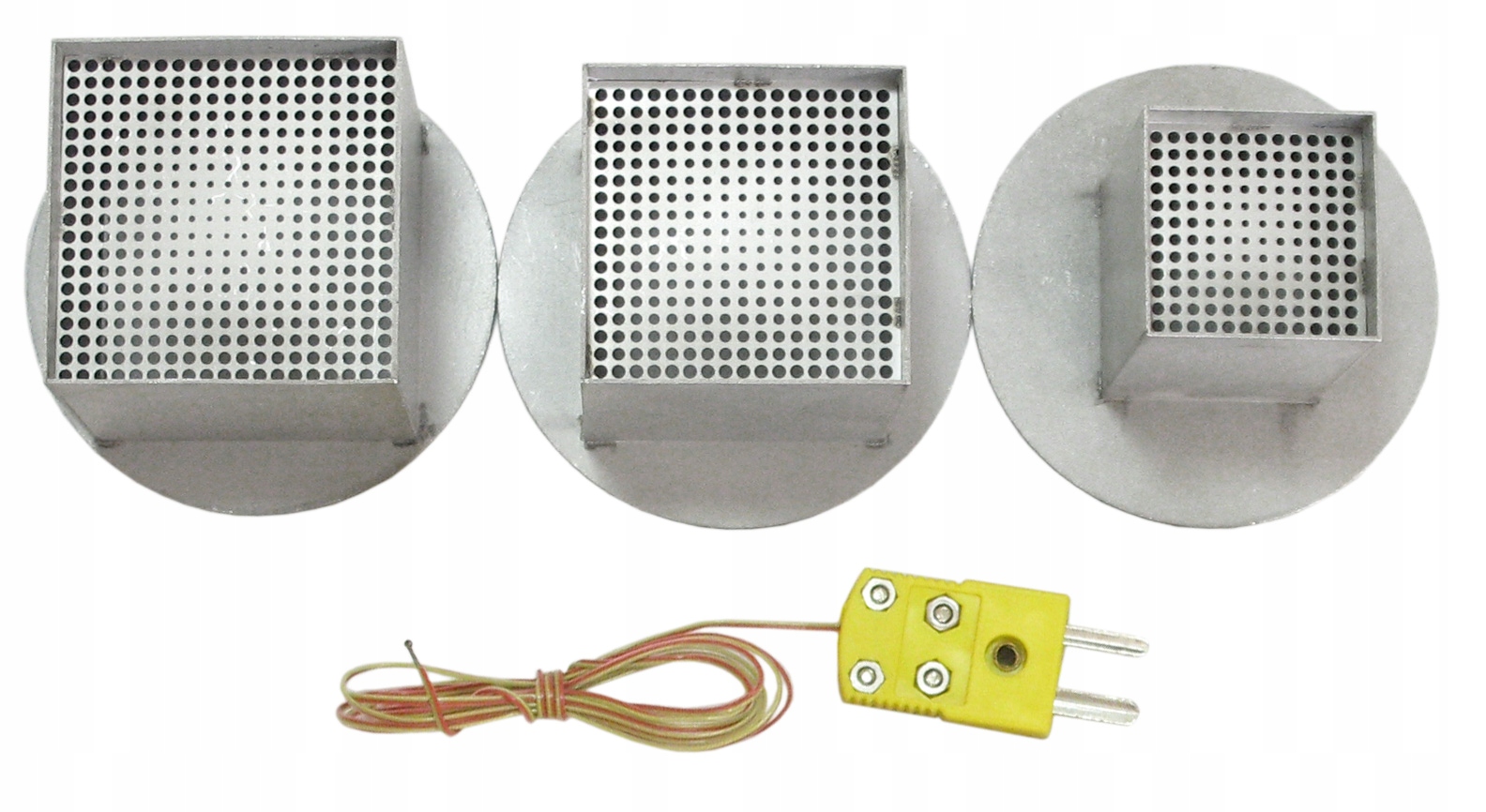

В набір входить 3 магнітно встановлені форсунки гарячого повітря.

Технічні дані:

• Сумарна потужність усіх нагрівальних елементів:3250 Вт
• Сумарна потужність нагріву для підключені верхні ІЧ-нагрівачі: 2250 Вт
• Загальна потужність нагріву для підключеного верхнього обігрівача HOTAIR: 2800 Вт
• Верхній ІЧ-нагрівач: 450 Вт
• верхній нагрівач HOTAIR: 1000 Вт
• нижній нагрівач: 1800 Вт (3x600 Вт)
• Макс. розмір макета: 80x80 мм
• Макс. Розмір друкованої плати: 400x305 мм
• Розмір верхнього ІЧ-випромінювача: 80x80 мм
• Розмір сопла HOTAIR: на вибір
• Розмір нижнього нагрівача: 3 шт. 60x200 мм
• Розмір нижнього нагрівача: 205x210 мм
• Керування верхнім нагрівачем : контролер PLC, точність 0,5 % із сигналізацією (можливість програмування 10 профілів нагрівання)
• Керування нижнім нагрівачем: точний контролер, точність 0,5% без сигналізації
• Вентильований верхній нагрівач: перемикач
• li>
• Вентильований нижній нагрівач: постійно вмикається після ввімкнення пристрою
• Зв'язок з ПК: USB-порт (кабель у комплекті)
• Розміри пристрою (ширина/глибина/висота): 450x340x430 мм
• Розміри пристрою (ширина/глибина/висота): 450x340x430 мм
• li>
• Мережа живлення: 220В/230В 50/60Гц
• Вага нетто: 12 кг

У набір входить:

• Паяльна станція IR6000
• підставка для кріплення друкованих плат + 4 тримачі для нестандартних плат
• верхній ІЧ-нагрівач + HOTAIR
• форсунки HOTAIR: 3 шт.
• термопара K
• кабель для зв'язку з ПК (USB)
• диск із програмним забезпеченням для керування станцією з ПК
• Посібник англійською мовою, докладна інструкція до програматорів ALTEC PC410, REX C-100
• Посібник польською мовою + посібник з програмування на 14 профілів (свинцований , безсвинцевий процес, XBOX , PS3, оплавлення, "розміщення" свіжих куль BGA) для HR та ІЧ-нагрівачів
• нагрівальні профілі, підготовлені на компакт-диску, готові до завантаження на станцію за допомогою програмного забезпечення, що входить до комплекту /li>

Підтримка PCB/PBA на замовлення!

Можливість придбати додаткові опори для забезпечення більшої стабільності PCB/PBA під час процесів пайки.

За бажанням Покупця можливе програмування зразків паяльних профілів в станції перед відправкою.
