Автоматична паяльна станція

Wisdomshow WDS-720

Три зони нагріву 2xhotair + Ir із загальною потужністю 4200 Вт

сенсорний екран 7 "

Оптична система позиціонування Split Vision HD 1080p

Інтегрована система ремонту BGA MisdomShow WDS-720-це професійне та сучасне рішення для демонтажу та складання BGA, UBGA, BGA, CSP, SMD, MIK SMD, LGA, CCGA, CBGA, CCGA, QFN, MLF, PGA, PGA для використання, медичних, телекаційних, військових, Car.

Пристрій був розроблений з особливим акцентом на невеликий BGA, SMD Micro Type для ремонту мобільних телефонів, усіх модулів та драйверів, включаючи автомобіля та безоплатні припої.

Модель, особливо рекомендована для роботи з невеликими системами та дошками PCB, і де виробник не застосовує лінію позиціонування для ламінату.

Висока потужність та ефективна система охолодження забезпечують ефективну роботу та скорочення високого впливу на мінімальний диск.

Характеристики моделі WDS-720:

• Система оптичного позиціонування BGA Split Vision,
• Контроль обігрівачів верхнього Hotair як джойстик, так і з рівня програмного забезпечення
• Три автоматичні режими роботи:
• зварення - режим автоматичного пайки
• видалити - Автоматична система запилення системи
• MUST - Автоматичний режим позиціонування системи BGA відносно друкованої плати та пайки системи
4
• Розробка/вигнання елементів розміром 1,0 - 25х25 мм,
• Автоматичне підняття та опускання системи BGA до та після процесу паяльного процесу
• Новий тихіший і більш точний Hotair,
Верхній кроки кроків двигуна двигуна
• Нова вдосконалена версія програмного забезпечення HMI з вищих моделей BGA Station від MisdomShow,
• Зони нагрівання високої нагрівання 3 Зони нагрівання температури 4200 Вт (Hotair 2x1200W, IR 1800W),
• Велика площа, запланована на друковані друки 225x315 мм,
• автоматично висувна та прихована система CCD,
• РК -сенсорна панель з контролем мікропроцесора, а також візуалізація та пам’ять 20 000 профілів паяка,
• Три замінні кінчики всмоктування для верхнього вакууму для невеликих систем BGA
• Нові точні, подвійні ручки для невеликих друкованих плат,
• Зовнішній USB -порт для оновлення програмного забезпечення.

Станція пайки BGA WDS-720 має сенсорний дисплей РК-7 ", велика площа нижнього кварцового обігрівача 225x315 мм, здатність програмувати 20 000 профілів та регулювання в нижній частині нижнього нагрівача Hotair (під друкованою друкованою).

BGA MisdomShow WDS-720 станція дозволяє регулярно контролювати та відстежувати всі параметри на РК-7-сенсорному екрані.

РК -дисплей показує всі параметри роботи станції в режимі реального часу разом з графічною візуалізацією процесу нагріву та набором та досягнутою температурою на графіку для кожної з 2 зон нагріву.

• Цільова температура на заданому кроці (ціль)
• Температура верхнього нагрівача HR
• Температура нижнього нагрівача HR
• Температура нижнього кварцового нагрівача IR
• Реальна температура в системі BGA від зовнішнього датчика.

Крім того, рідкісна станція дає окремо для кожної з 3 зон, загальний час нагрівання в діапазоні 3 діапазону температур, встановлених оператором - важливий для відповідності стандартам IPC.

Після закінчення пайки дисплей може бути проаналізований наповнений процесом нагріву в кожних 3 зонах нагріву, включаючи перевірку температури.

Програмне забезпечення станції оснащене збереження кнопки профілю . Після натискання на нього станція підтримує всі досягнуті її температури, поки кнопка утримування знову не натиснеться. Функція корисна у випадку такої пайки, яка досить неохоче тане при температурі, яка вважається придатною для заданого сплаву.

Для того, щоб забезпечити найкращий пайкий ефект, на станції були використані 3 незалежні зони/нагрівальні поверхні, температуру якої можна контролювати та контролювати окремо через 8 температурних блоків.

Перша (верхня) та друга (нижня) зона - це удар гарячого повітря. Третій (нижчий) - це кварцовий пожежний елемент IR. Ця зона нагріває тарілку на всій поверхні, зменшуючи напругу та знижуючи температуру, необхідну для належної пайки елемента.

Процес паяка запрограмований на сенсорному екрані, створюючи відповідний пайкий профіль для певної специфічності системи та друкованої плати.

кожна з 3 зон нагріву можна керувати окремо через 8 груп/кроки параметрів. Кожна група/кроки складається з 3 параметрів:

• Підвищення температури в секунду
• Кінцеві значення температури
• Час технічного обслуговування заданої температури

Завдяки точному контрольному контролю та контролю температури на кожному етапі процесу найвищі стандарти та стандарти IPC зберігаються точно у вигляді індивідуальних фаз пайки BGA систем, тобто попередньо, попередньо розігріти, замочити, озвучувати, охолодження.

Для визначення точних температур у кожному розділі використовували точні термопіла типу K-типу з точністю +/- 1c, що працює в закритому циклі.

Сигналізація генерується після кожного процесу підтримки/паяльного пайки.

У разі появи високої неконтрольованої температури або пошкодження одного з вентиляторів, запрограмована система захисту може запустити тривогу та відключити зони нагріву.

Станція оснащена підтримкою 3 балів з кожної сторони. Основна ручка ПХБ була оснащена проростанням V -типу, що забезпечує швидку та стабільну пластину та великий діапазон регулювання. У випадку з пластинами з нерегулярними формами станція оснащена 4 подвійними ручками друкованої плати з різною формою v.

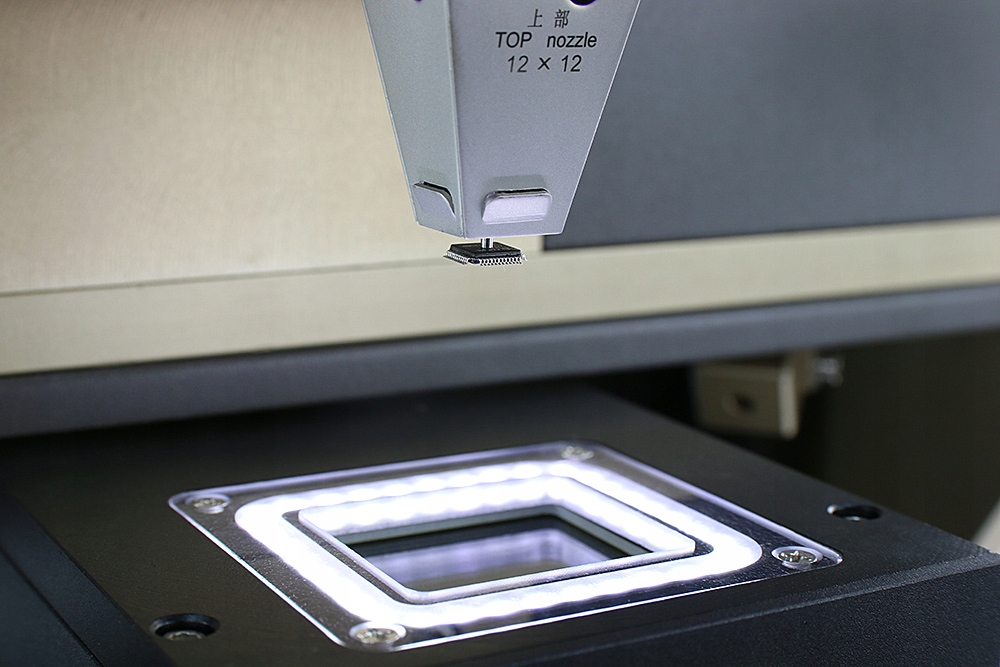

Для націлювання на гаряче повітря та захист сусідніх елементів на станції у верхніх та нижніх частинах були розроблені магнітні форсунки. Насадки встановлені дуже просто однією рукою. Їх можна встановити та обертати під будь -яким кутом.

Усі форсунки Hotair (зверху/вниз) мають спеціальні бічні отвори, які викидаються надлишком гарячого повітря.

• Лазерний індикатор для центральних систем BGA відносно верхньої та нижньої зони гарячого повітря та кварцового нагрівача
• Призматична система з світлодіодною підсвічуванням,
• Три нанометричні болти, що забезпечують торгівлю BGA та PCB у кожній необхідній площині,
• Камера з збільшенням з роздільною здатністю 1080p та РК -монітора

Станція також оснащена:

• Світлодіодне освітлення,
• аварійний перемикач,
• Гніздо для зовнішнього типу датчика температури K,
• Можливість регулювання світлодіодної підсвічування системного зору Split Vision самостійно для BGA та PCB,
• epertal Umb Port для оновлення. Програмне забезпечення.

Станція має сертифікат та СЕ.

1200W

У комплекті входить:
