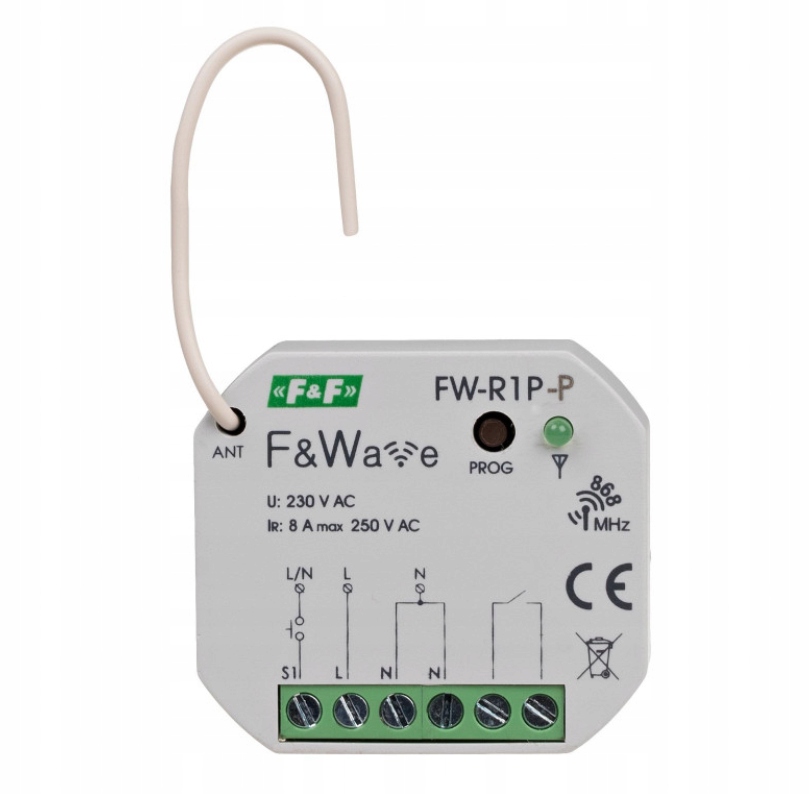

FW-R1P-P 1-канальне бістабільне реле F&F

Багатофункціональне 1-канальне бістабільне реле. Призначений для установки в коробку для прихованого монтажу Ø60.

Функції модуля:

- Співпраця з передавачами дистанційного радіокерування F&Wave.*

- Одиночне багатофункціональне реле. Реалізовані функції:

- Бістабільний – перше натискання кнопки включає реле, друге – вимикає.

- Timed – натискання кнопки вмикає реле на запрограмований час. Час можна встановити від 1 секунди до 48 годин. Натискання кнопки при включеному реле починає відлік часу з початку.

- Моностабільний – реле залишається увімкненим, поки натиснута кнопка на пульті.

- Увімкнути – натискання кнопки вмикає реле Вимкнути – натискання кнопки вимикає реле.

- Функція реле пов’язана з кнопкою передавача. Кожна кнопка може виконувати різні функції.

- Можливість контролювати до 32 передавачів.

- Місцеве керування – можливість прямого керування реле за допомогою будь-якої моностабільної кнопки (наприклад, кнопки дзвінка). Місцевому входу можна призначити будь-яку функцію реле.

- Групове програмування передавачів. Якщо кілька кнопок мають однакову функцію, їх можна налаштувати за один цикл програмування. Відокремлений НО вихідний контакт з навантажувальною здатністю 8 А (AC-1).

- Невеликий розмір корпусу.

- Гвинтові клеми для легкого встановлення в коробці для прихованого монтажу.

- Ретрансляція сигналів від передавача - можливість збільшення радіусу дії дистанційного керування.

- Низьке енергоспоживання - низькі експлуатаційні витрати.

- Вбудований електронний тепловий захист для запобігання пошкодженням у разі надмірного навантаження на реле.

Напруга живлення 85÷265 В AC/DC

Входи керування 1

Багатофункціональна функція реле

Керуючий сигнал L або N

Вихідна навантажувальна здатність (AC-1) 8 A / 250 В

Виконавчий елемент реле

Радіочастота 868 МГц

З'єднання гвинтові клеми 2,5 мм²

Момент затягування 0,4 Нм

Енергоспоживання в режимі очікування/робочий 0,25 Вт / 0,6

W Робоча температура -25 ÷ 65°C

Розміри 43 мм x 48 мм x 20 мм

Встановлення в коробку для прихованого монтажу Ø60

Рівень захистуIP20

символ FW-R1P-P

продюсер F&F Filipowski

Підключення:

S1 – керуючий вхід, викликаний рівнем L або N

L – джерело живлення L

N – живлення N (внутрішнє підключення)

NO – контакт реле

COM – контакт реле

Опис системи F&Wave:

Це пропозиція для всіх, хто хоче покращити комфорт свого життя.

F&Wave легко встановлювана та надзвичайно проста у використанні система бездротового радіокерування побутовими пристроями. Дозволяє дистанційно керувати освітленням, плавно регулювати яскравість освітлення, керувати рулонними шторами, жалюзі, маркізами, в'їзними та гаражними воротами та іншими пристроями в будинку.

Завдяки простоті монтажу та легкому налаштуванню елементів системи F&Wave ідеально вписується в концепцію «Зроби сам». Це також недорогий і ефективний.

Унікальною особливістю системи F&Wave є ретрансляція сигналу - кожен приймач, який отримує контрольний сигнал від передавача, автоматично передає його далі. Це значно збільшує діапазон керування для приймачів, які знаходяться на такій відстані від передавача, що вони виходять за межі діапазону початкового сигналу.

Радіосистема F&Wave складається з приймачі- виконавчі пристрої. Виготовляються у варіанті для монтажу в коробку для прихованого монтажу Ø60 або для монтажу на рейку TH-35 (ширина 1 модуля, тобто 17,5 мм). Окрім приймачів, система F&Wave також включає передавачі. Це ручні пульти дистанційного керування або пристрої для установки в ящик для прихованого монтажу.

* Радіус дії до 100 м на відкритому просторі без наявності заважаючих факторів. У населених пунктах і за наявності джерел перешкод (ліній електропередач, передавачів тощо) фактичний діапазон може бути меншим
