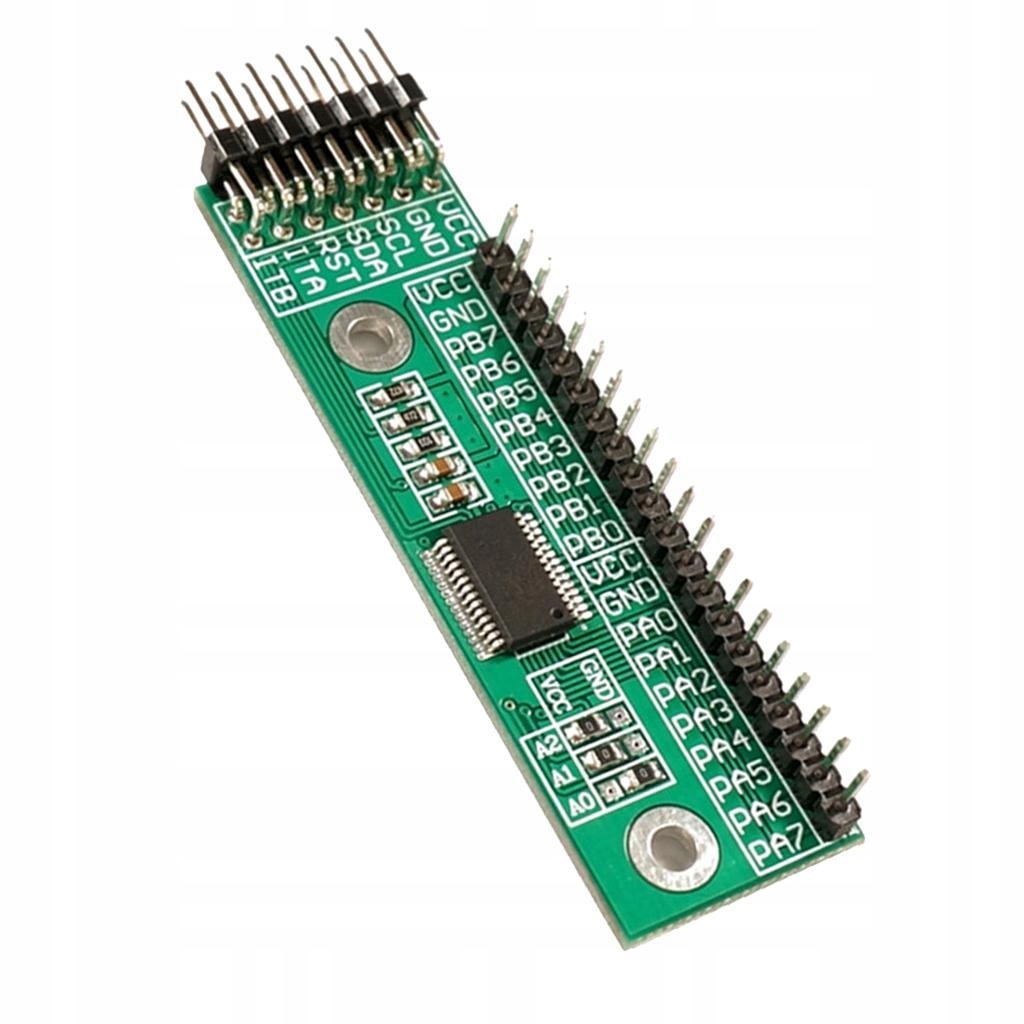

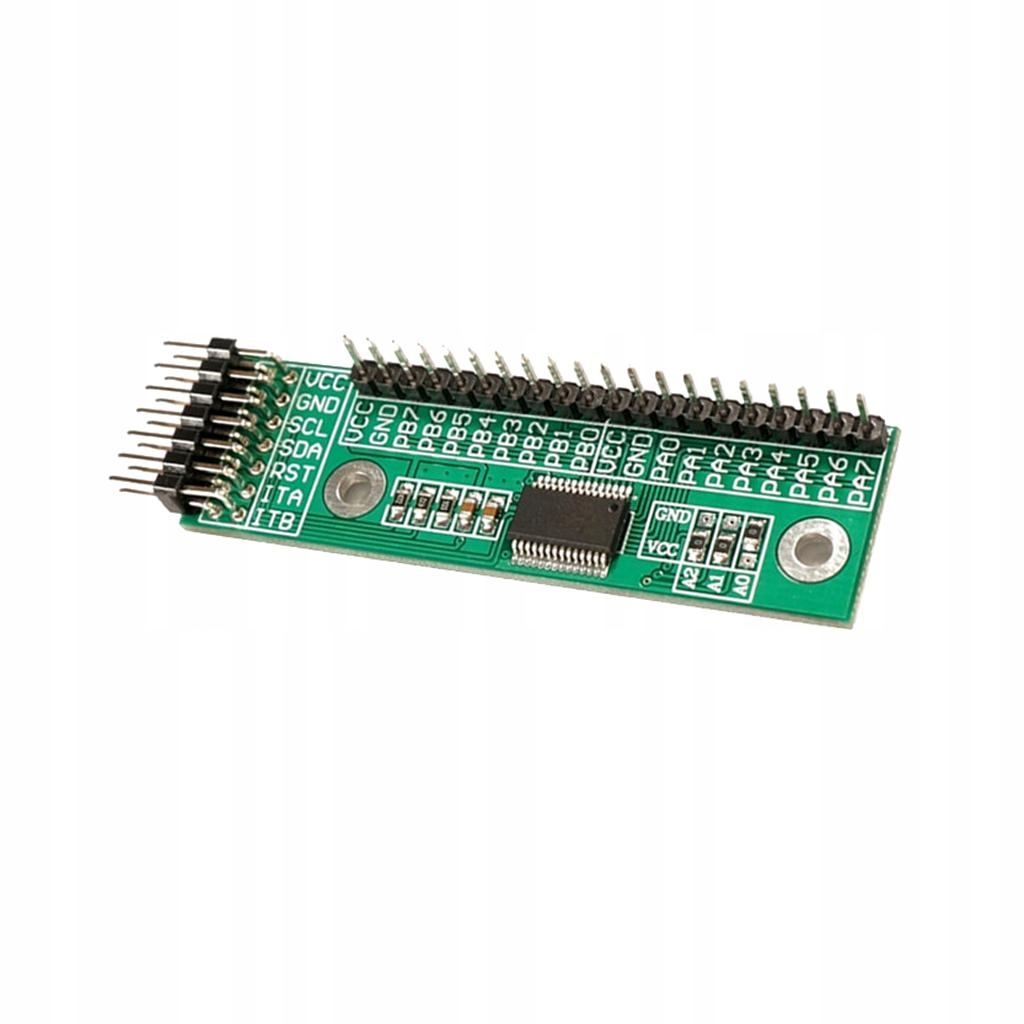

Blesiya MCP23017 I2C 16-бітний модуль розширення вводу-виводу IIC Convert Pin Board

MCP23017 IIC Interface 16 Bit IO Expansion Module I2C-GIPO Breadboard Converts

Опис:

Інтерфейсний модуль розширення 16/O 12C використовує чіп MCP23017 MicroChip.

Кожен IO можна вільно конфігурувати як вхід або вихід, а також можна налаштувати підтягувальний резистор .

p>

IO, налаштований як вхід, може ініціювати функцію переривання. Інтерфейс вводу-виводу має потужну керуючу здатність, а струм споживання та струм споживання може досягати 25 мА.

MCP23017 — це високошвидкісний інтерфейс IIC. Підтримує частоту IIC 100 кГц, 400 кГц 7 МГц. Система має 3 контакти адреси, які дозволяють встановити до 8 різних адрес. Таким чином, 8 модулів можна підключити через дві шини IIC, отримуючи до 128 входів/виходів.

Цей модуль є гнучким у конфігурації та має великі можливості маршрутизації. Існує багато паралельних з’єднань.

Технічні характеристики:

Робоча напруга: 3,0-5,5 В

Система приводу: MCP23017

Кількість вводів/виводів: 16 ( , розрив)

Живлення накопичувача: 25 мАг

Частота 12C: 100 кГц, 400 кГц, 1,7 МГц

Робоча температура: від -40 ℃ до 125 ℃

Рівень мікросхеми: промисловий клас

VCC: вхід джерела живлення, 3,0-5,5 В

GND: негативний полюс живлення, 0 В

SCL: лінія синхронізації 12C, з’єднувальний контакт SCL, контакт вводу-виведення MCU або інтерфейс MCU 12C

SDA: лінія даних 12C, з’єднання SDA контакту IO MCU або інтерфейсу MCU 12C

: Відновлення мікросхеми, низький ефективний рівень, контакт IO MCU під’єднано чи не підключено

ITA: Вихід переривання порту GPIOA, підключіть контакт IO MCU, немає з’єднання у разі переривання

ITB: Вихід переривання порту GPIOB, підключіть контакт IO MCU, немає з’єднання у разі переривання

Пакет включає:

1шт 16-розрядний інтерфейс I2C модуль розширення вводу/виводу
