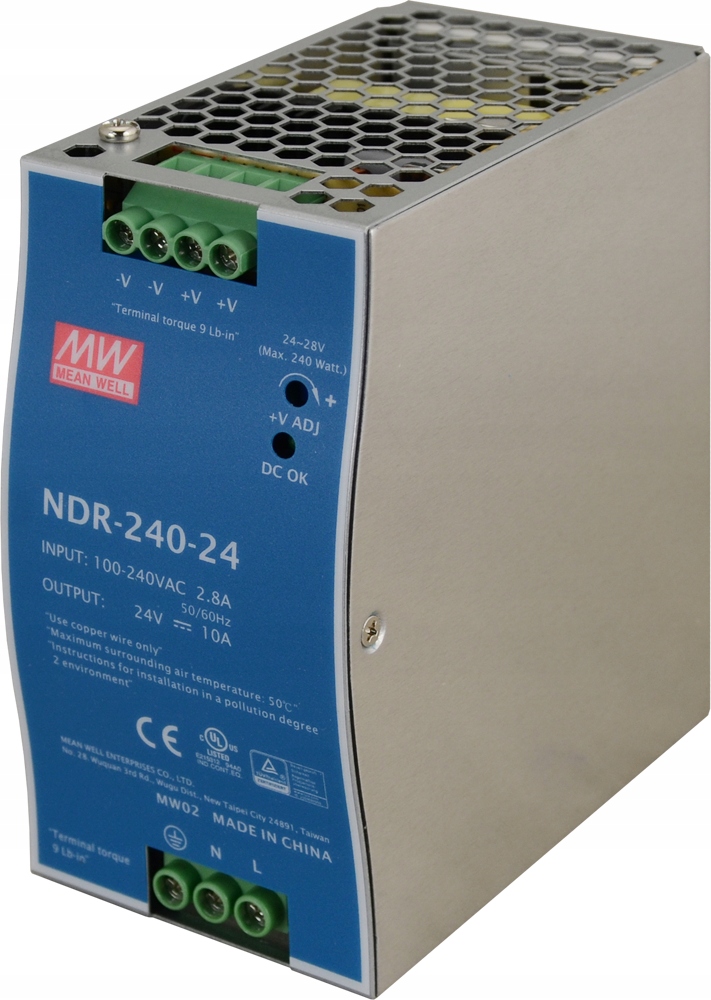

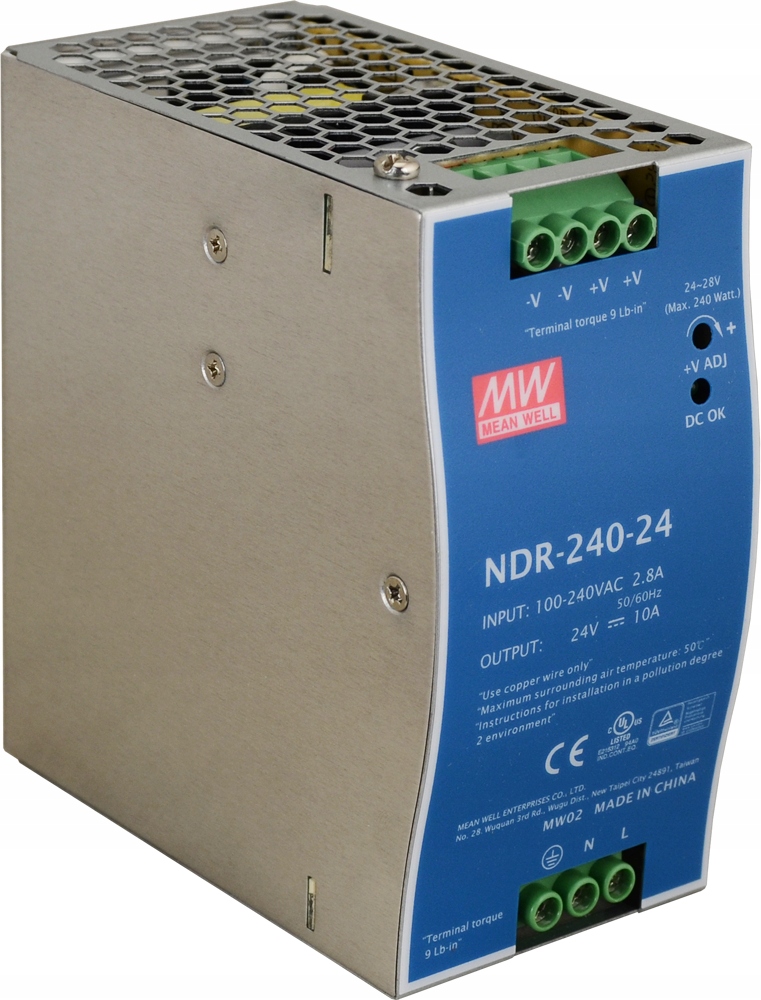

Блок живлення на DIN-рейку MeanWell NDR-240-24 24V 10A 240W

Опис:

Імпульсне джерело живлення марки Mean Well з номінальною напругою 24V DC в модульний корпус із NDR відповідає найсуворішим стандартам і критеріям, тому його можна використовувати в системах промислової автоматизації, для керування машинами, силовим освітленням і широким спектром пристроїв.

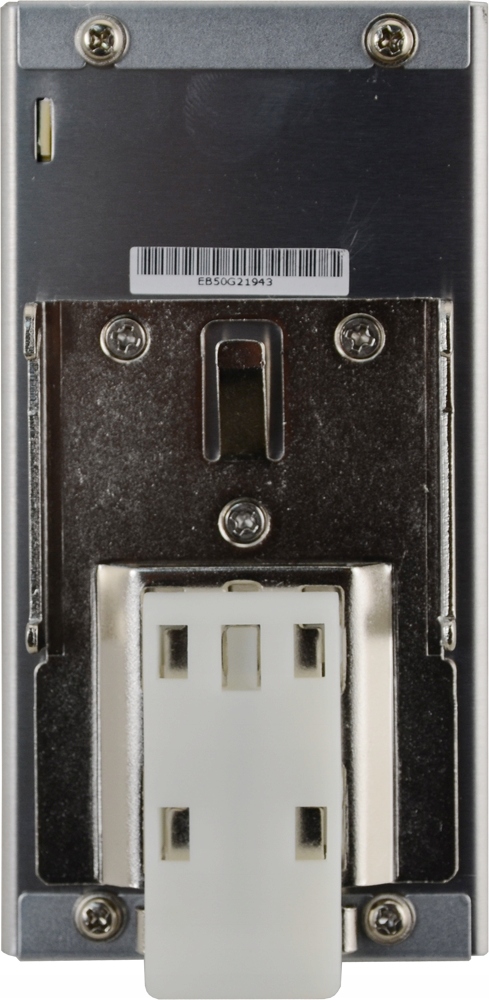

Ці джерела живлення призначені для монтажу на рейку. DIN TS-35/7.5 або 15.

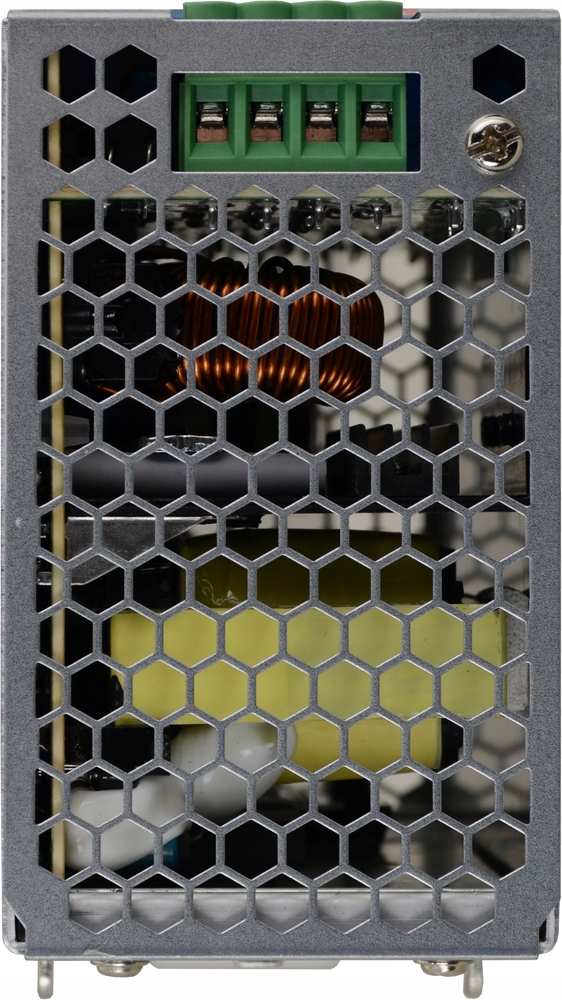

Блок живлення охолоджується вільним повітряним потоком, що робить його безвідмовним – це дуже важлива функція, коли джерело живлення працює постійно. Робоча температура для цієї моделі становить від -30 до +70oC.

Крім того, блок живлення має захист від перевантаження 105-130% від номінальної потужності.

Основні характеристики:

• Універсальний діапазон вхідної напруги змінного струму
• Малий розмір – ширина 64 мм
• Продукт відомий виробник Mean Well
• Охолодження вільним потоком повітря
• Широкий діапазон робочих температур
• Захист: коротке замикання / перевантаження / перенапруга / температура
• Випробовано під повним навантаженням
• Висока ефективність, надійність і тривалий термін служби
• Контаж на DIN-рейку

Технічні характеристики:

Вихідні параметри:

• Вихідна напруга: 24 В постійного струму
• Вихідний струм: 10 A
• Діапазон вихідного струму: 0 – 10A
• Потужність: 240 Вт
• Перешкоди та шум: 150 мВ p-p
• Діапазон вихідної напруги: 24,0–28,0 В постійного струму. ± 1%
• Час встановлення/наростання/утримання: 1500 мс/100 мс/28 мс

Вхідні параметри:

• Діапазон вхідної напруги: 90-264 В змінного струму або 127-370 В постійного струму
• Діапазон частот: 47-63 Гц
• ККД: 88,5%
• Вхідний струм: 1,3 А (при 230 В змінного струму)
• Максимальний стрибок струму: 35 А (при 230 В змінного струму)

Захист:

• Захист від перевантаження: 105% - 130% максимальної вихідної потужності. Тип захисту: відсічка вихідної напруги; відновлення напруги відбувається після припинення перевантаження.
• Перенапруга: 29,0 – 33,0 В

Навколишнє середовище:

• Робоча температура: від -20 до +70oC
• Робоча вологість: 20–90% (без конденсації)< /li >
• Температура та вологість зберігання: від -40 до +85oC, 10 – 95 RH
• ККД як функція температури: ± 0,03% / oC (0 – 50oC) на виході
• li>
• Вібрації: 10–500 Гц, 5G 10 хв/1 цикл, 60 хв уздовж кожної осі X, Y, Z

Безпека:

• Випробувальна напруга ізоляції: I/P-O/P: 3 кВ змінного струму, I/P-FG: 2 кВ змінного струму, O/P-FG: 0,5 кВ змінного струму
• Опір ізоляції: I/P-O/P: 100 МОм / 500 В постійного струму

Інше:

• MTBF: 230,2 тис. годин відповідно до стандарту MIL-HDBK-217F (25oC)
• Розміри: 64 x 125,2 x 113,5 м (довжина x ширина x висота)
• Вага: 1 кг

Примітки:

1. Усі параметри, якщо не зазначено інше, визначаються за джерела живлення 230 В змінного струму, номінального навантаження, 25°C, відносної вологості 70%.

2. Перешкоди та шум, виміряні в діапазоні 20 МГц за допомогою зонда (12 пар скручених проводів), на кінцевих конденсаторах 0,1 мкФ і 47 мкФ.

3. Якщо блок живлення розглядається як пристрій, який буде встановлено всередині кінцевого продукту, продукт слід повторно перевірити (включно з вбудованим блоком живлення) на відповідність директивам щодо електромагнітної сумісності.
