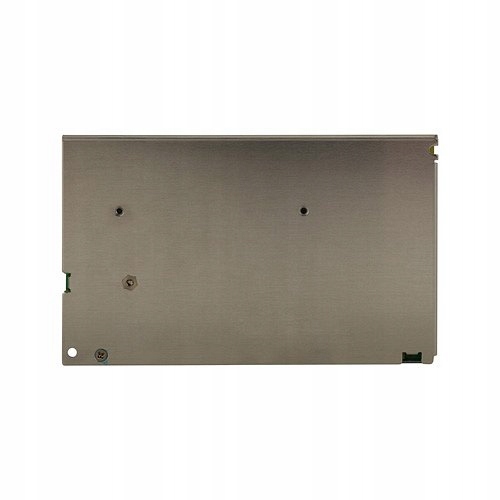

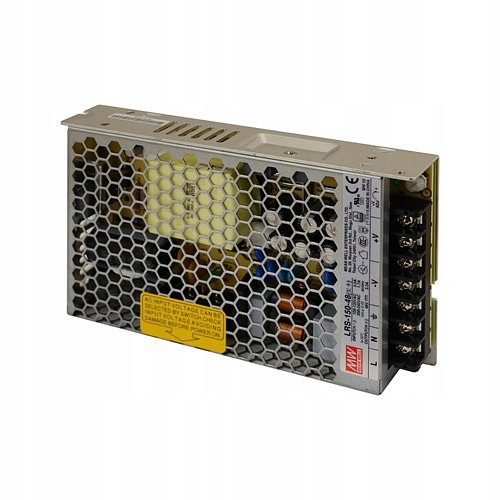

Блок живлення Mean Well LRS-150-48 48V DC 3.3A 158W

Опис:

Імпульсний блок живлення Mean Well з номінальною напругою 48 В постійного струму в модульному корпусі серії LRS відповідає найсуворішим стандартам і критеріїв, тому його можна використовувати для роботи в системах промислової автоматизації, для керування машинами, освітленням і широким спектром пристроїв.

Невеликі розміри дозволяють встановлювати у важкодоступних місцях і там, де необхідно мінімізувати займаний простір. Блок живлення можна закріпити на DIN-рейку за допомогою спеціальних кронштейнів.

Блок живлення охолоджується вільним потоком повітря, що робить його безвідмовним – це дуже важлива функція, коли джерело живлення працює безперервно. Робоча температура для цієї моделі від -30 до +70oC.

Крім того, блок живлення має захист від перевантаження 110-150% від номінальної потужності.

Основні функції:

• Універсальний діапазон вхідної напруги змінного струму
• Продукт від відомого виробника Mean Well
• Охолодження вільним потоком повітря
• Широкий діапазон робочих температур
• Захист: від короткого замикання / перевантаження / перенапруги / перегріву
• Випробувано під повним навантаженням
• Висока ефективність, надійність і тривалий термін служби

Технічні характеристики:

Вихідні параметри:

• Вихідна напруга: 48 В постійного струму
• Вихідний струм: 3,3 A
• Діапазон вихідного струму: 0–3,3 A
• Потужність: 158,4 Вт
• Перешкоди та шум: 200 мВ p-p
• Діапазон вихідної напруги: 43,2–52,8 В постійного струму
• Допуск вихідної напруги: ±1%
• Стабілізація проти змін мережі: ± 0,5%
• Стабілізація через зміни навантаження: ± 0,5%
• Час налаштування/наростання/утримання: 500 мс/30 мс/40 мс

Вхідні параметри:

• Діапазон вхідної напруги: 170-264 В змінного струму або 240-370 В постійного струму
• Діапазон частот: 47–63 Гц
• ККД: 90%
• Вхідний струм: 1,6 А (при 230 В змінного струму)
• Максимальний стрибок струму: 60 А (при 230 В змінного струму)
• Струм витоку: < 0,75 мА (при 240 В змінного струму)

Безпека:

• Перед перевантаженням: 110% - 150% максимальної вихідної потужності. Тип захисту: відсічка вихідної напруги; напруга повертається, коли перевантаження припиняється.
• Перевищення напруги: 55,2–64,8 В

Середовище:

• Робоча температура: від -30 до +70oC
• Робоча вологість: 20–90% (без конденсації)
• Температура та вологість зберігання: від -40 до +85°C, 10–95 RH
• ККД як функція температури: ± 0,03% / oC (0 – 50oC) на виході
• Вібрації: 10–500 Гц, 5G 10 хв/1 цикл, 60 хв уздовж кожної осі X, Y, Z

Безпека:

• Стандарти: UL60950-1, TUV EN60950-1, EN60335-1, EN61558-1/-2-16, затверджено CCC GB4943
• Випробувальна напруга ізоляції: I/P-O/P: 3 кВ змінного струму, I/P-FG: 1,5 кВ змінного струму, O/P-FG: 0,5 кВ змінного струму
• Опір ізоляції: I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постійного струму
• Випромінювані та провідні електромагнітні перешкоди: сумісно з EN55022 (CISPR22), клас B, EN61000-3-2,-3
• Гармоніка: відповідає EN61000-3-2,3
• Стійкість до EMS: відповідає EN61000-4-2,3,4,5,6,8,11; EN61000-6-2 (EN50082-2)

Інше:

• MTBF: 601 тисяча годин відповідно до стандарту MIL-HDBK-217F (25oC)
• Розміри: 159 x 97 x 30 м (довжина x ширина x висота)
• Вага: 0,48 кг

Примітки:

1. Усі параметри, якщо не зазначено інше, визначаються за джерела живлення 230 В змінного струму, номінального навантаження, 25°C, відносної вологості 70%.

2. Перешкоди та шум, виміряні в діапазоні 20 МГц за допомогою зонда (12 пар скручених проводів), на кінцевих конденсаторах 0,1 мкФ і 47 мкФ.

3. Якщо блок живлення розглядається як пристрій, який буде встановлено всередині кінцевого продукту, продукт слід повторно перевірити (включно з вбудованим блоком живлення) на відповідність директивам щодо електромагнітної сумісності.
