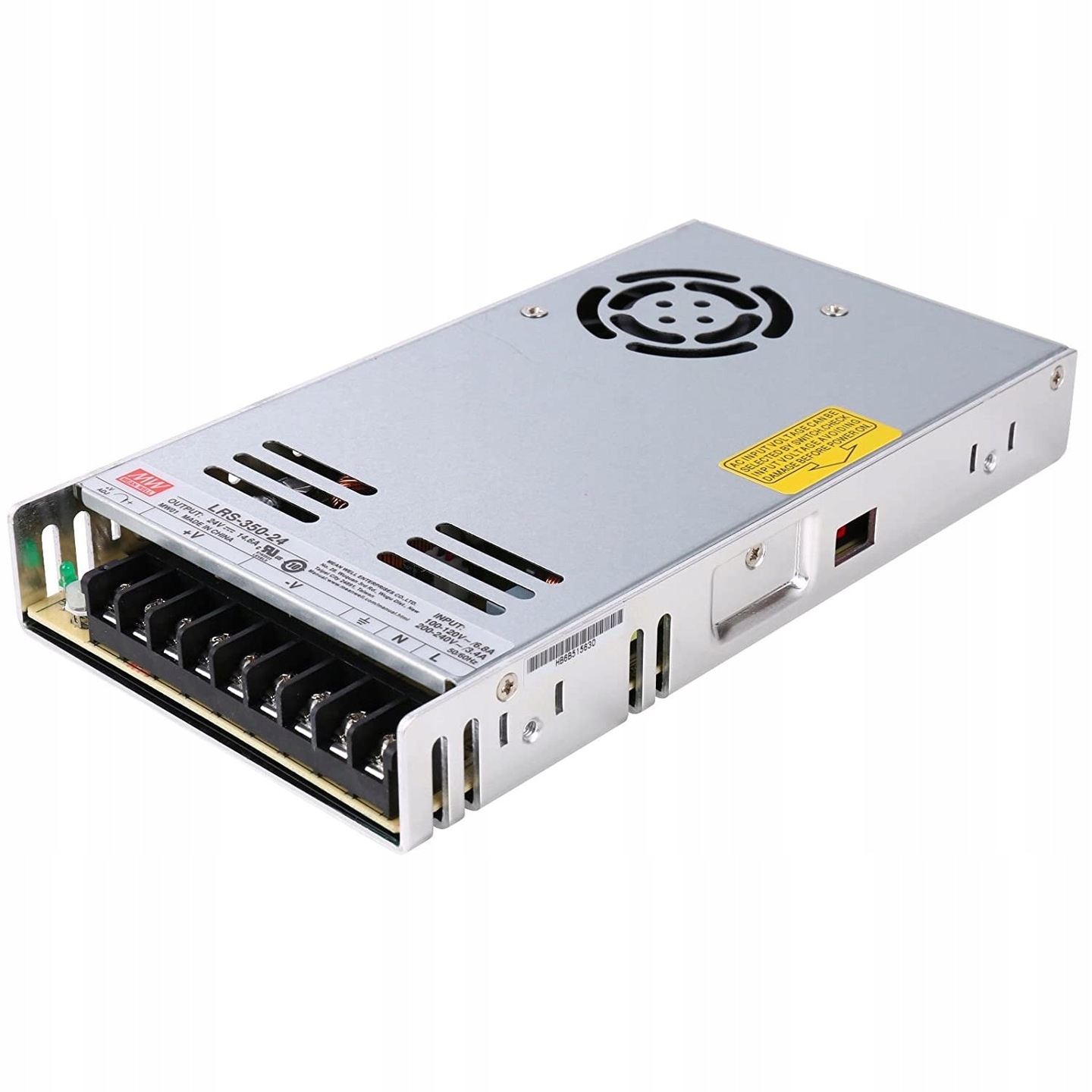

Блок живлення Mean Well LRS-350-24 24V 14.6A 350W

Опис:

Імпульсне джерело живлення марки Mean Well з номінальною напругою 24V DC в модульний корпус із LRS відповідає найсуворішим стандартам і критеріям, тому його можна використовувати в системах промислової автоматизації, для керування машинами, живленням освітлення та широкого спектру пристроїв.

Невеликі розміри дозволяють встановлювати у важкодоступних місцях і там, де необхідно мінімізувати займаний простір. Блок живлення можна встановити на DIN-рейку за допомогою спеціальних кронштейнів.

Блок живлення охолоджується вільним повітряним потоком, що робить його безвідмовним – це дуже важлива функція, коли блок живлення працює безперервно . Робоча температура для цієї моделі становить від -30 до +70oC.

Крім того, блок живлення має захист від перевантаження 110-150% від номінальної потужності.

Основні характеристики:

• Універсальний діапазон вхідної напруги змінного струму
• Продукція відомого виробника Mean Well< /li >
• Охолодження вільним потоком повітря
• Широкий діапазон робочих температур
• Примусове охолодження за допомогою вбудованого вентилятора
• Захист: коротке замикання / перевантаження / перенапруга / Тепловий
• li>
• Випробовано під повним навантаженням
• Висока ефективність, надійність і тривалий термін служби
• Енергоспоживання без навантаження < 0,75 Вт
• Світлодіодний індикатор живлення< /li>

Технічні характеристики:

Вихідні параметри:

• Вихідна напруга: 24 В постійного струму
• Вихідний струм: 14,6 A
• Діапазон вихідного струму: 0–14,6 A
• Потужність: 348 Вт
• Перешкоди та шум: 150 мВ p-p
• li>Діапазон вихідної напруги: 21,6 – 28,8 В постійного струму. зміни: ± 0,5%
• Час встановлення/наростання/утримання: 1300 мс/50 мс/16 мс

Вхідні параметри:

• Діапазон вхідної напруги: 90–132 В змінного струму / 180–264 В змінного струму або 240–370 В постійного струму
• Діапазон частот: 47– 63 Гц
• ККД: 88%
• Вхідний струм: 3,4 А (при 230 В змінного струму)
• Максимальний стрибок струму: 60 А (при 230 В змінного струму)
• Струм витоку: < 2 мА (при 240 В змінного струму)

Захист:

• Захист від перевантаження: 110% - 140% максимальної вихідної потужності. Тип захисту: відсікання напруги на виході; відновлення напруги відбувається після припинення перевантаження.
• Перенапруга: 28,8 - 33,6 В

Навколишнє середовище:

• Робоча температура: від -30 до +70oC
• Робоча вологість: 20–90% (без конденсації)< /li >
• Температура та вологість зберігання: від -40 до +85oC, 10 – 95 RH
• ККД як функція температури: ± 0,03% / oC (0 – 50oC) на виході
• li>
• Вібрації: 10–500 Гц, 5G 10 хв/1 цикл, 60 хв вздовж кожної осі X, Y, Z

Безпека:

• Стандарти: IEC/UL 62368-1, BSMI CNS14336-1, EAC TP TC 004, KC K60950-1 (для LRS-350 -12/24 лише) схвалено
• Випробувальна напруга ізоляції: I/P-O/P: 3 кВ змінного струму, I/P-FG: 2 кВ змінного струму, O/P-FG: 0,5 кВ змінного струму
• Опір ізоляції: I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постійного струму. KN32, KN35 (лише для LRS-350-12/24)

Інше:

• MTBF: 327,9 тис. годин відповідно до стандарту MIL-HDBK-217F (25oC)
• Розміри: 215 x 115 x 30 м (довжина x ширина x висота)
• Вага: 0,76 кг

Примітки:

1. Усі параметри, якщо не зазначено інше, визначаються за джерела живлення 230 В змінного струму, номінального навантаження, 25°C, відносної вологості 70%.

2. Перешкоди та шум, виміряні в діапазоні 20 МГц за допомогою зонда (12 пар скручених проводів), на кінцевих конденсаторах 0,1 мкФ і 47 мкФ.

3. Якщо блок живлення розглядається як пристрій, який буде встановлено всередині кінцевого продукту, продукт слід повторно перевірити (включно з вбудованим блоком живлення) на відповідність директивам щодо електромагнітної сумісності.
