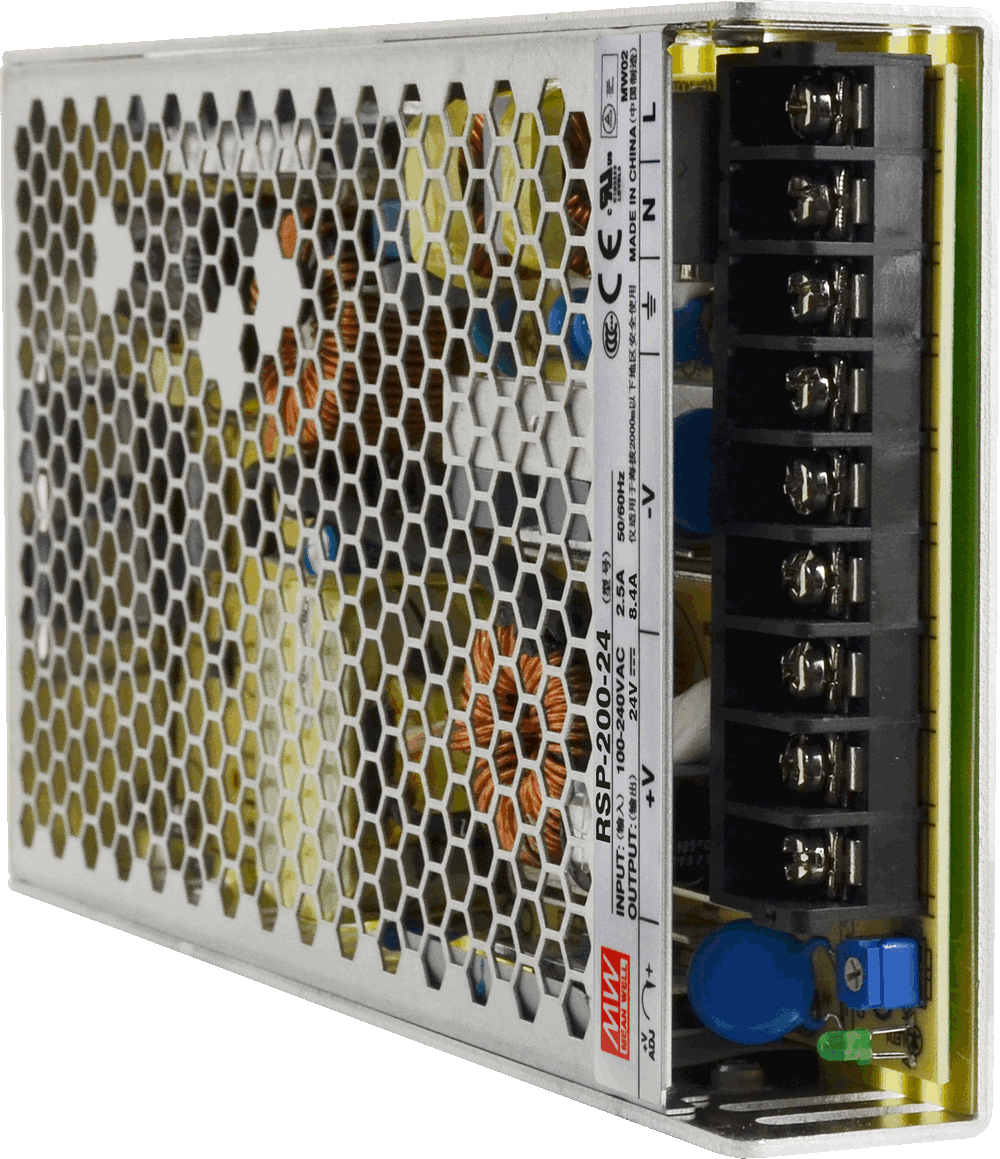

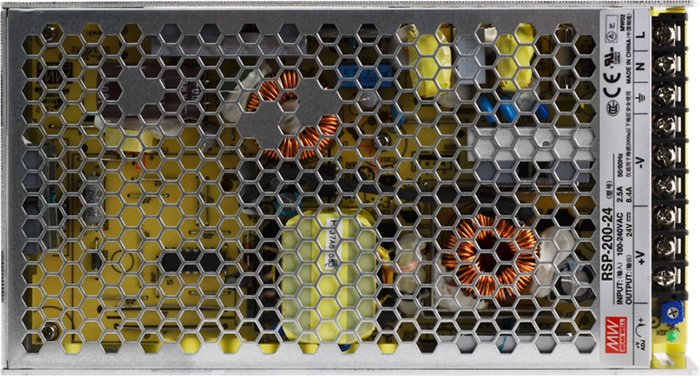

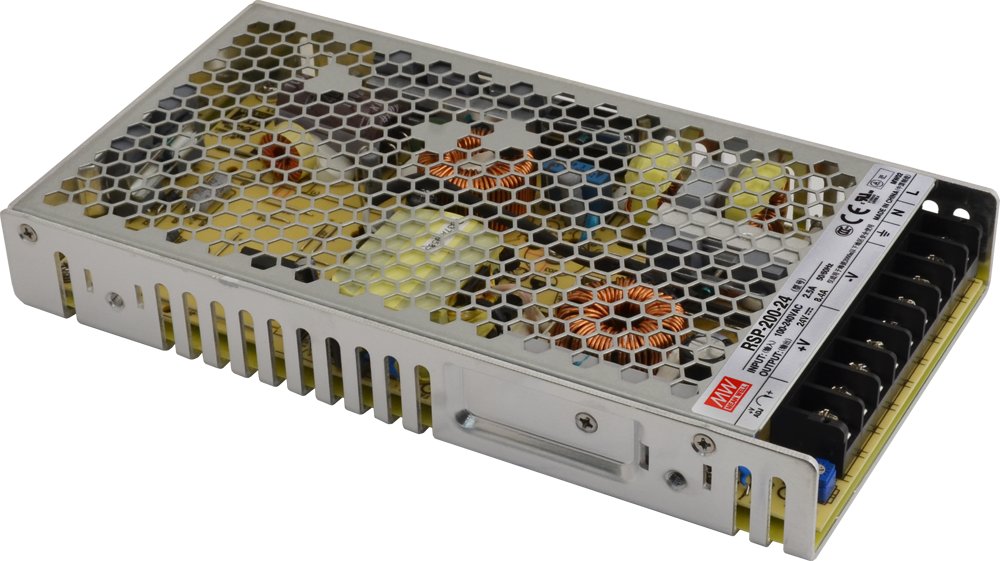

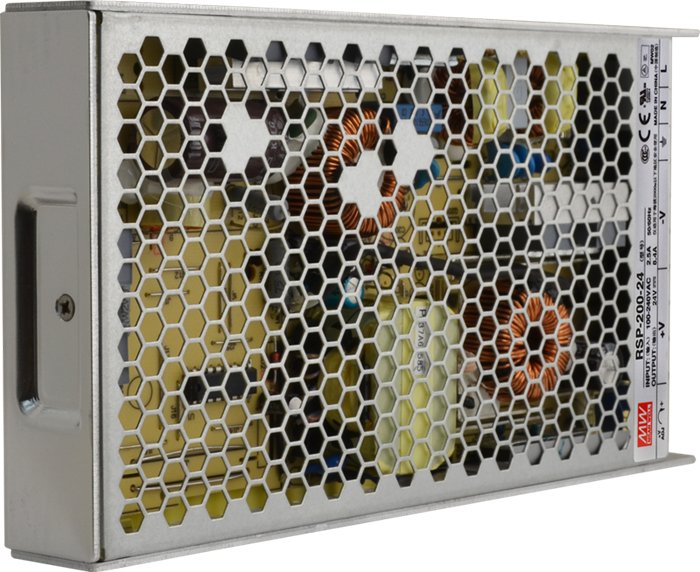

Блок живлення MeanWell RSP-200-24 24V 8.4A 200W

Опис:

Імпульсний блок живлення Mean Well з номінальною напругою 24 В постійного струму в модульному корпусі серії RSP відповідає найсуворішим стандартам і критеріям, тому його можна використовувати в системах промислової автоматизації, для керування машинами, живлення освітлення та широкого спектру пристроїв. Пристрій оснащений функцією активної корекції потужності (Active PFC).

Невеликі розміри дозволяють встановлювати у важкодоступних місцях і там, де необхідно мінімізувати займаний простір. Блок живлення можна закріпити на DIN-рейку за допомогою спеціальних кронштейнів.

Блок живлення охолоджується вільним повітряним потоком, що робить його безвідмовним – це дуже важлива функція, коли джерело живлення працює безперервно. Робоча температура для даної моделі від -30 до +70оС.

Крім того, блок живлення має захист від перевантаження 105-135% від номінальної потужності.

Основні характеристики:

• Універсальний діапазон вхідної напруги змінного струму
• Продукт відомого виробника Mean Well
• Вбудована функція корекції активної потужності (Active PFC), PF>0,95
• Охолодження вільним потоком повітря
• Широкий діапазон робочих температур
• Захист: коротке замикання / перевантаження / Перенапруга / Теплові
• Випробувано під повним навантаженням
• Висока ефективність, надійність і тривалий термін служби
• Індикація активності світлодіодним діодом

Технічні характеристики:

Вихідні параметри:

Вихідна напруга: 24 В постійного струму

Вихідний струм: 8,4 A

Діапазон вихідного струму: 0–8,4 A

Потужність: 201,6 Вт

Перешкоди та шум: 150 мВ p-p

Діапазон вихідної напруги: 20,0–26,4 В постійного струму

Допуск вихідної напруги: ±1%

Стабілізація проти змін мережі: ± 0,2%

Стабілізація за рахунок зміни навантаження: ± 0,5%

Час встановлення/наростання/утримання: 1500 мс/50 мс/8 мс

Вхідні параметри:

Діапазон вхідної напруги: 88-264 В змінного струму або 124-370 В постійного струму

Діапазон частот: 47 – 63 Гц

ККД: 89,5%

Вхідний струм: 1,3 A (при 230 В змінного струму)

Максимальний стрибок струму: 40 А (при 230 В змінного струму)

Струм витоку: < 1 мА (при 240 В змінного струму)

Безпека:

Перед перевантаженням:

105% – 135% максимальної вихідної потужності.

Тип захисту: відсічка вихідної напруги; напруга повертається, коли перевантаження припиняється.

Перенапруга:

27,6 – 32,4 В

Середовище:

Робоча температура: від -30 до +70oC

Робоча вологість: 20–90% (без конденсації)

Температура та вологість зберігання: від -40 до +85oC, 10 – 95 RH

ККД як функція температури: ± 0,03% / oC (0 – 50oC) на виході

Вібрації: 10–500 Гц, 5G 10 хв/1 цикл, 60 хв уздовж кожної осі X, Y, Z

Безпека:

Стандарти: UL60950-1, TUV EN60950-1, затверджено CCC GB4943

Випробувальна напруга ізоляції: I/P-O/P: 3 кВ змінного струму, I/P-FG: 2 кВ змінного струму, O/P-FG: 0,5 кВ змінного струму

Опір ізоляції: I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постійного струму

Випромінювані та провідні електромагнітні перешкоди: сумісно з EN55022 (CISPR22), клас B, EN61000-3-2,-3

Гармоніка: відповідає EN61000-3-2,3

Стійкість до EMS: відповідає EN61000-4-2,3,4,5,6,8,11, EN55024, рівень легкої промисловості, критерій A

Інше:

MTBF: 224,5 тис. годин відповідно до стандарту MIL-HDBK-217F (25oC)

Розміри: 215 x 115 x 30 м (довжина x ширина x висота)

Вага: 0,72 кг

Примітки:

1. Усі параметри, якщо не зазначено інше, визначаються за джерела живлення 230 В змінного струму, номінального навантаження, 25°C, відносної вологості 70%.

2. Перешкоди та шум, виміряні в діапазоні 20 МГц за допомогою зонда (12 пар скручених проводів), на кінцевих конденсаторах 0,1 мкФ і 47 мкФ.

3. Якщо блок живлення розглядається як пристрій, який буде встановлено всередині кінцевого продукту, продукт слід повторно перевірити (включно з вбудованим блоком живлення) на відповідність директивам щодо електромагнітної сумісності.
