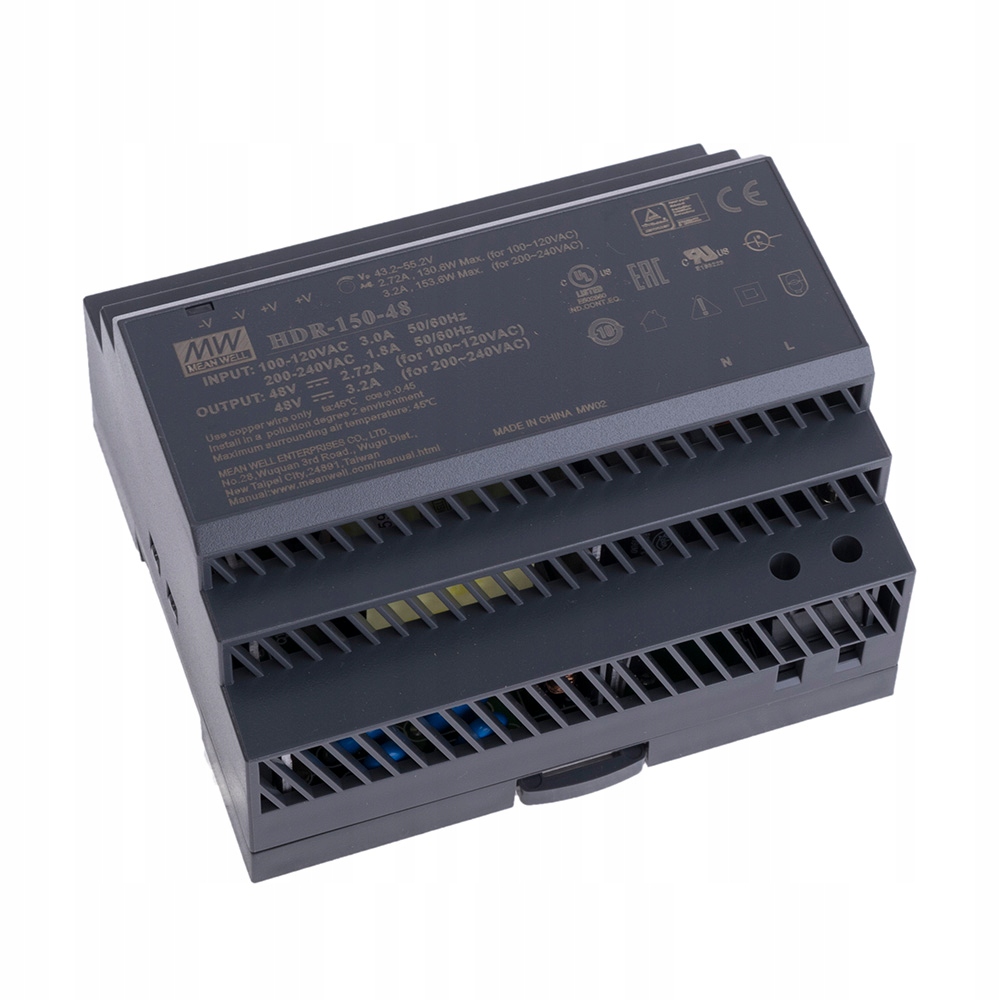

Блок живлення на DIN-рейку MeanWell HDR-150-48 48V 3.2A 150W

Опис:

Імпульсне джерело живлення від марки Mean Well з номінальною напругою 48 В постійного струму в модульний корпус із HDR відповідає найсуворішим стандартам і критеріям, тому його можна використовувати в системах промислової автоматизації, для керування машинами, живленням освітлення та широкого спектру пристроїв.

Ці джерела живлення призначені для монтажу на рейку DIN TS-35/7.5 або 15.

Блок живлення охолоджується вільним повітряним потоком, що робить його безвідмовним – це дуже важлива функція, коли живлення постачання працює постійно. Робоча температура для цієї моделі становить від -30 до +70oC.

Крім того, блок живлення має захист від перевантаження 105-135% від номінальної потужності.

Основні характеристики:

• Універсальний діапазон вхідної напруги змінного струму
• Малий розмір – ширина 105 мм (6SU)
• Продукт відомого виробника Mean Well
• Охолодження вільним потоком повітря
• Широкий діапазон робочих температур
• Захист: коротке замикання / перевантаження / Перенапруга / Термічні
• Випробувано під повним навантаженням
• Висока ефективність, надійність і тривалий термін служби
• Монтаж на DIN-рейку

Технічні характеристики:

Вихідні параметри:

• Вихідна напруга: 48 В постійного струму
• Вихідний струм: 3,2 A
• Діапазон вихідного струму: 0–3,2 A
• Потужність: 153,6 Вт
• Перешкоди та шум: 200 мВ p-p
• Діапазон вихідної напруги: 43,2–55,2 В постійного струму
• Допуск вихідної напруги: ±1%
• Стабілізація від змін мережі: ± 1%
• Стабілізація від зміна навантаження: ± 1%
• Час осідання/наростання/утримання: 500 мс/60 мс/30 мс

Вхідні параметри:

• Діапазон вхідної напруги: 85-264 В змінного струму або 120-370 В постійного струму
• Діапазон частот: 47-63 Гц
• ККД: 90,5%
• Вхідний струм: 1,6 А (при 230 В змінного струму)
• Максимальний стрибок струму: 70 А (при 230 В змінного струму)

Захист:

• Захист від перевантаження: 105% - 135% максимальної вихідної потужності. Тип захисту: відключення напруги на виході; відновлення напруги відбувається після припинення перевантаження.
• Перенапруга: 56,5 - 64,8 В

Навколишнє середовище:

• Робоча температура: від -30 до +70oC
• Робоча вологість: 20–90% (без конденсації)< /li >
• Температура та вологість зберігання: від -40 до +85oC, 10 – 95 RH
• ККД як функція температури: ± 0,03% / oC (0 – 50oC) на виході
• li>
• Вібрації: 10–500 Гц, 5G 10 хв/1 цикл, 60 хв вздовж кожної осі X, Y, Z

Безпека:

• Випробувальна напруга ізоляції: I/P-O/P: 3 кВ змінного струму, I/P-FG: 1,5 кВ змінного струму, O/P-FG : 0,5 кВ змінного струму
• Опір ізоляції: I/P-O/P: 100 МОм / 500 В постійного струму

Інше:

• MTBF: 536 тисяч годин відповідно до стандарту MIL-HDBK-217F (25oC)
• Розміри: 105 x 90 x 54,5 м (довжина x ширина x висота)
• Вага: 0,31 кг

Примітки:

1. Усі параметри, якщо не зазначено інше, визначаються за джерела живлення 230 В змінного струму, номінального навантаження, 25°C, відносної вологості 70%.

2. Перешкоди та шум, виміряні в діапазоні 20 МГц за допомогою зонда (12 пар скручених проводів), на кінцевих конденсаторах 0,1 мкФ і 47 мкФ.

3. Якщо блок живлення розглядається як пристрій, який буде встановлено всередині кінцевого продукту, продукт слід повторно перевірити (включно з вбудованим блоком живлення) на відповідність директивам щодо електромагнітної сумісності.
