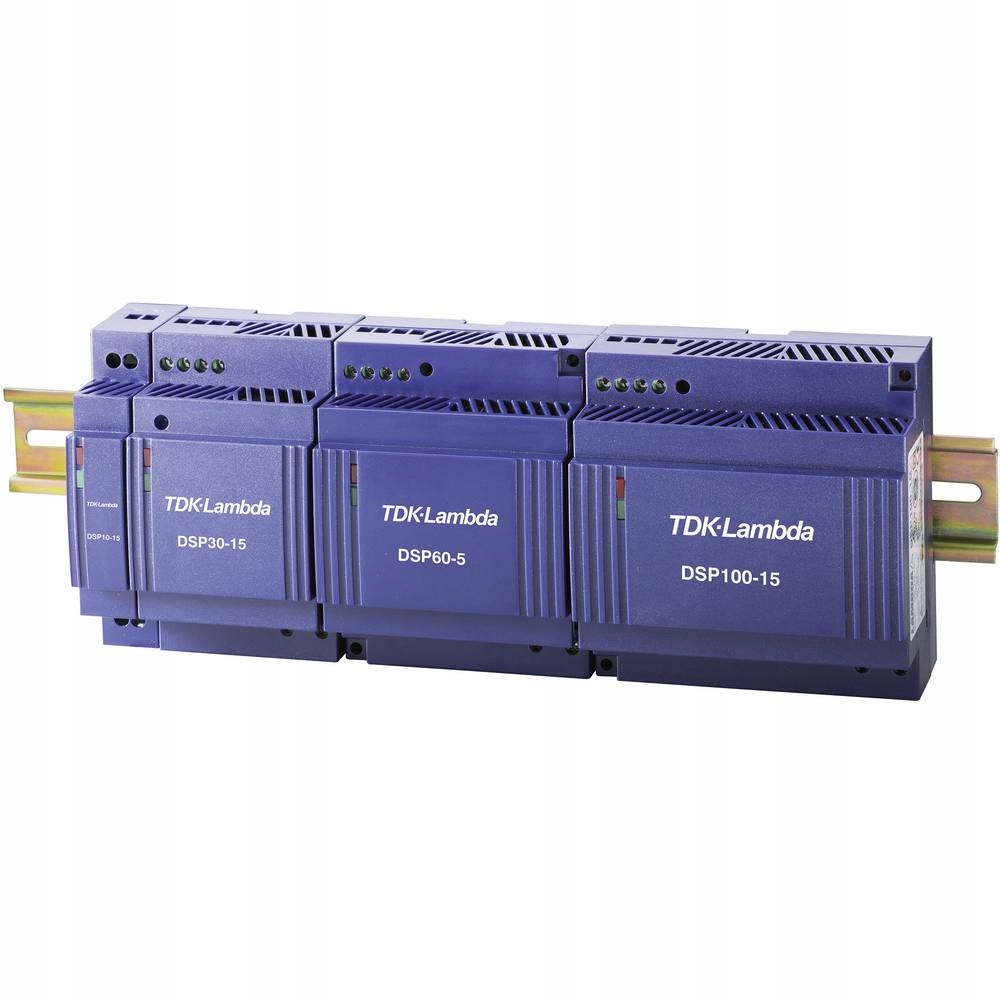

Блок живлення на DIN-рейку TDK-Lambda DSP60-24
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 67
Просматривая «Блок живлення на DIN-рейку TDK-Lambda DSP60-24» данное изделие из «Силовые устройства» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Блок живлення TDK-Lambda DSP60-24 на DIN-рейку, 24 В/DC, 2,5 A, 60 Вт
Виробник: TDK-Lambda / Номер продукту: 510902 / Вага продукту: / EAN: 4016138427806
TDK-Lambda DSP-60-24 |Модуль живлення на DIN-рейку невеликої глибини установки, всього 56 мм. Тому пристрій ідеально підходить для установки в електрощитки. Пристрій із міцним пластиковим корпусом має широкий діапазон вихідної напруги 85–265 В/змінного струму без перемикача та забезпечує повну вихідну потужність без зниження номінальних характеристик за температури до 61°C. Вихідну напругу можна встановити за допомогою потенціометра від 24 до 28 В постійного струму.
Технічні дані:
- Кількість фаз: 1
- Кількість виходів: 1 x
- Максимальна потужність напруга: 28 В/DC
- Максимальний вихідний струм: 2,5 A
- Мінімальна вихідна напруга: 24 В/DC
- Потужність: 60 Вт
- Вхідна напруга (макс.): 264 В/змінного струму
- Вхідна напруга (хв.): 90 В/змінного струму
- Вхідна напруга (номінальна): 115 В/змінного струму, 230 В/ Змінний струм, 120 - 370 В/постійний струм
- Вихідна напруга: 24 В/постійний струм
- Тип живлення: тактовий
- Спосіб підключення: гвинтова клема
- Ширина виробу: 71 мм
- Вага: 250 г
- Висота виробу: 91 мм
- Діапазон вхідної напруги: 85–265 В/АС/120 - 370 В/DC
Комплект поставки:
- нульовий
