RECTUS OU-1/2-MIDI блок підготовки повітря (дегідратор з редуктором / маслянка) - RQS 1/2"

Каталожний номер: 11-11-51805

Виробник: RQS

Модель / код виробника: OU-1/2-MIDI

Кількість: 1 шт.

Параметри:

• Підключення повітря: 1/2"
• Максимальний тиск на вході: 16 бар
• Діапазон регулювання вихідного тиску: 0,5 - 12 бар
• Пропускна здатність при 10 бар: 2600 л/хв
• Фільтр: 40 мікрон
• Діапазон температур: 0–60°C

ОПИС

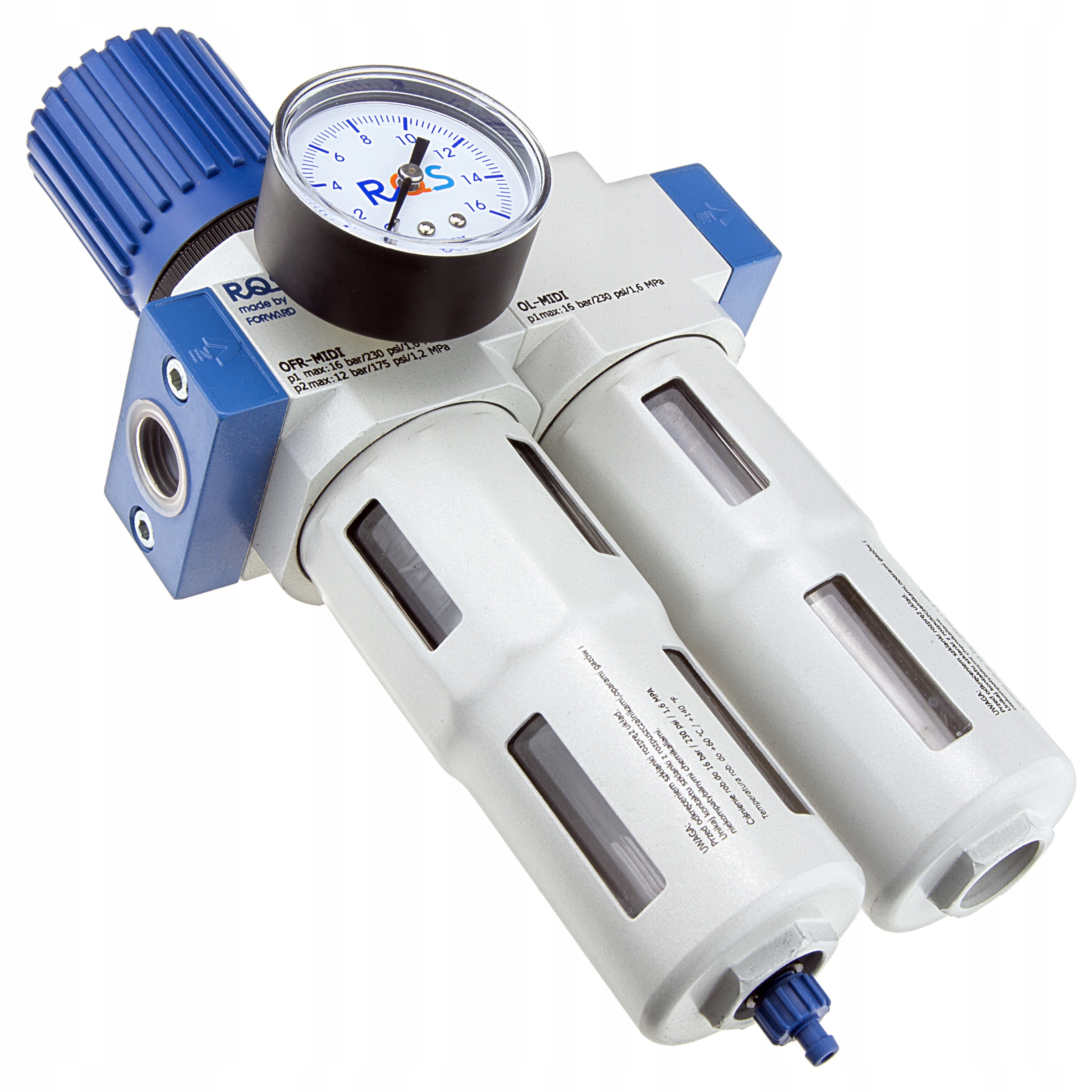

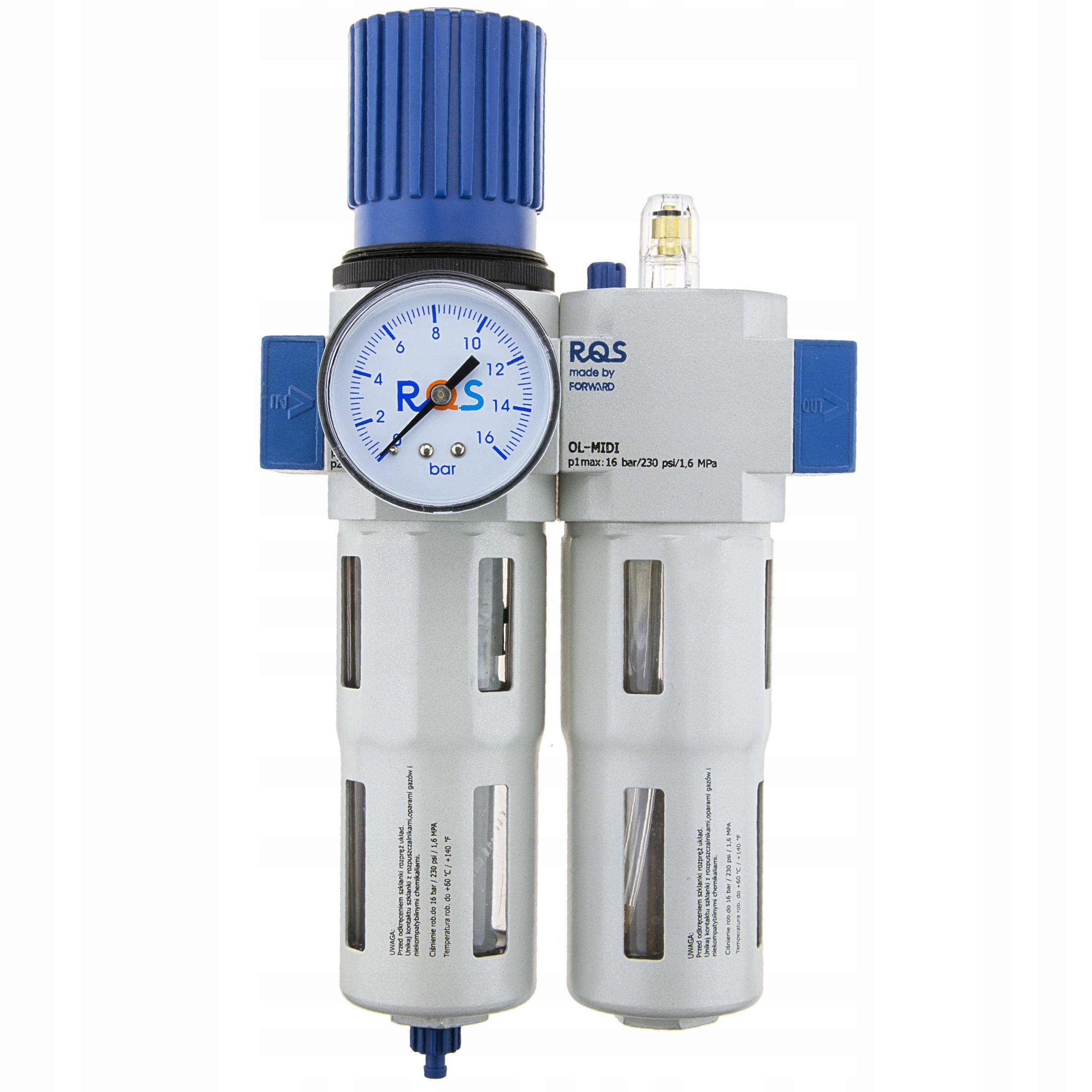

Набір із двох частин із манометром MIDI 1/2 - RQS

Набір із двох частин від RQS для використання в пневматичних установках. Складається з модуля фільтр-редуктор і дозатора масла. Він виконує такі функції:

• очищення повітря від масла, конденсату та твердих часток,
• встановлення та підтримка постійного значення вихідного тиску,
• насичення маслом ресиверів подачі стисненого повітря, які потребують змащування.

Фільтровий модуль оснащений вставкою фільтра 40 мкм. Конденсат збирається в накручується ємність з ручним зливом. Коли ємність заповниться (приблизно на 10 мм нижче фільтруючого елемента), видаліть конденсат, відкривши зливний клапан.

Дозування масла регулюється за допомогою гвинта, розташованого у верхній частині прозорого купола на дозаторі. Кількість олії, що подається, становить від 1 до 12 крапель на кожні 1000 літрів потоку повітря.

Налаштування тиску здійснюється за допомогою зручної ручки на фільтрі-редукторі. Ручка має захисний замок від ненавмисної зміни налаштування - перед регулюванням її необхідно розблокувати, потягнувши вгору. Діапазон вимірювання манометра 0 - 16 бар. Циферблат градуйований у стовпчиках з точністю до 0,2 бар. Манометр можна встановити в порт на корпусі фільтра-редуктора - є два підключення на вибір: спереду або ззаду. Невикористаний порт слід під’єднати за допомогою штекера, що входить у комплект.

Набір включає задній монтажний кронштейн із гвинтами.
