Блоки RS485 - карта релейного виходу, DIY, AVT531 B

⚠️ Примітка: набір для саморобки вимагає навичок пайки.

Виробник: AVT SPV

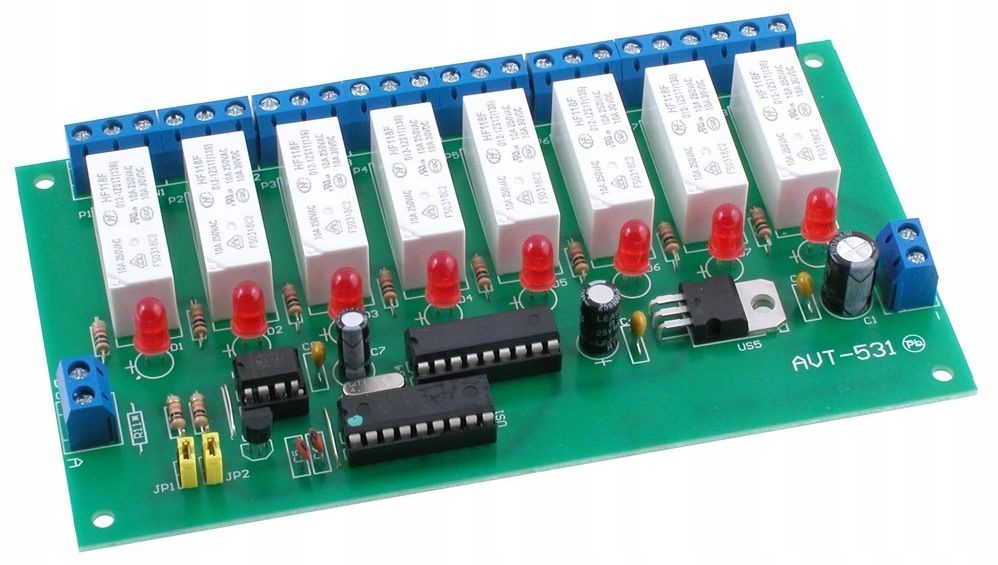

Зображення для довідки, на якому показано спаяний комплект.

☑️ Особливості:

• 8 релейних виходів з навантажувальною здатністю 8А
• працюють з RS232 < -> перетворювачем RS485 AVT530 (1200.8,N,1)
• працюють з 8 модулями серії 'Klocki' RS485'
• Двосторонній зв'язокв системі RS485 через загальну двопровідну шину
• можливість побудови мережі з максимальною довжиною до 1200 м
• живлення 12 ... 15 В постійного струму
• розміри плати 140x79 mm

✳️ Набір включає:

PCB, документацію, набір елементів, перерахованих у документації та pdf-посиланні нижче та запрограмовану систему (якщо є в проекті)

✅ "RS Blocks" - це система обміну даними між різними пристроями (включаючи релейні карти, модулі відображення, аналогові та цифрові вхідні карти тощо), оснащені інтерфейсом RS485

Релейна вихідна карта містить вісім реле з навантажувальною здатністю контактів 8A. Його можна використовувати для ввімкнення приймачів, що живляться від постійної або змінної напруги з максимальним значенням, наприклад, 220 В змінного струму.

Реле мають один перемикаючий контакт, який дає змогу живити підключений пристрій, коли котушка реле знаходиться під напругою (НО) або коли реле перебуває в стані спокою (НЗ). Системи керування гальванічно відокремлені від виконавчих систем.

Карта забезпечує двосторонній зв'язок, тому ви можете перевірити стан усіх реле.

⚠️ Прочитайте документацію перед покупкою!

Документація доступна за адресою (скопіюйте посилання в нове вікно браузера)

⬇️ http://serwis.avt.pl/manuals/AVT531.pdf

Додаткові матеріали:

⬇️ https://serwis.avt.pl/files/KlockiRS485.zip
