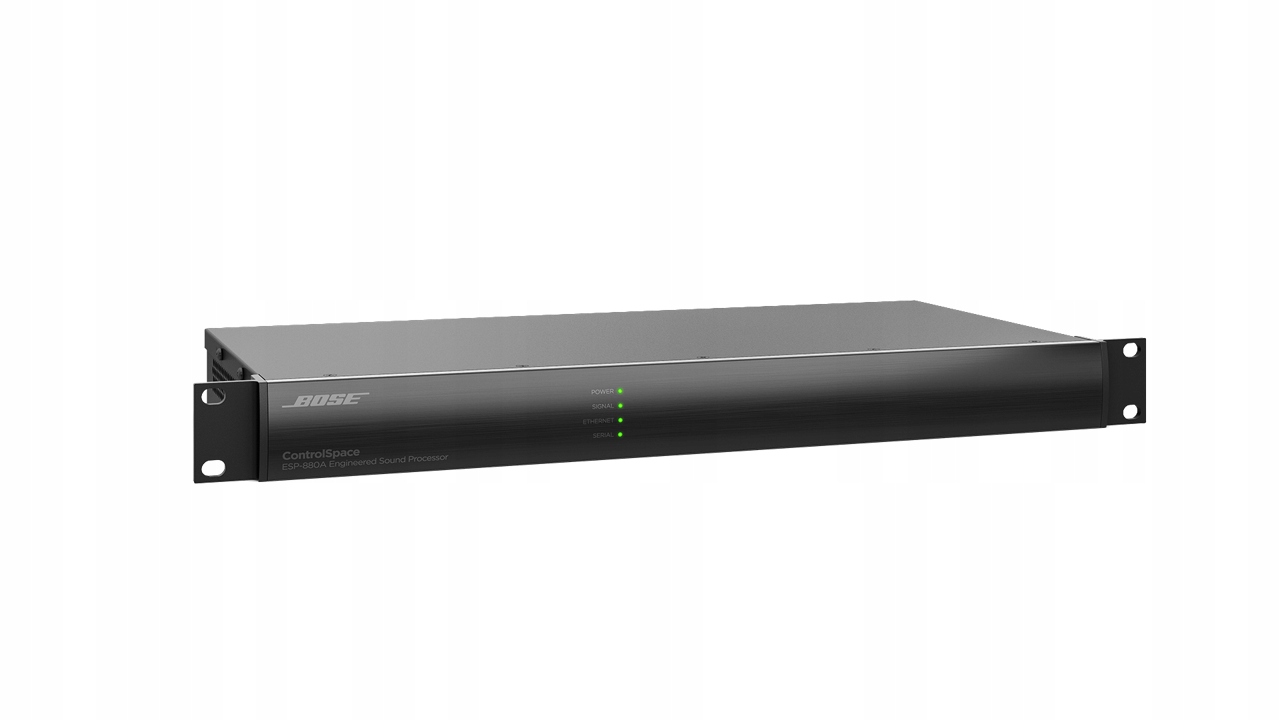

BOSE ControlSpace ESP-880A

Аудіопроцесор Bose Professional ControlSpace ESP-880A — це DSP з відкритою архітектурою, призначений для широкого спектру додатків, від невеликих автономних проектів до великих мережевих систем. Він має 8 x 8 аналогових аудіо входів/виходів, вихід Bose Professional AmpLink і розширену цифрову обробку сигналу з перетворенням аудіо 48 кГц/24 біта. ControlSpace ESP-880A, розроблений для високої точності, також має низьку затримку та наднизький рівень шуму.

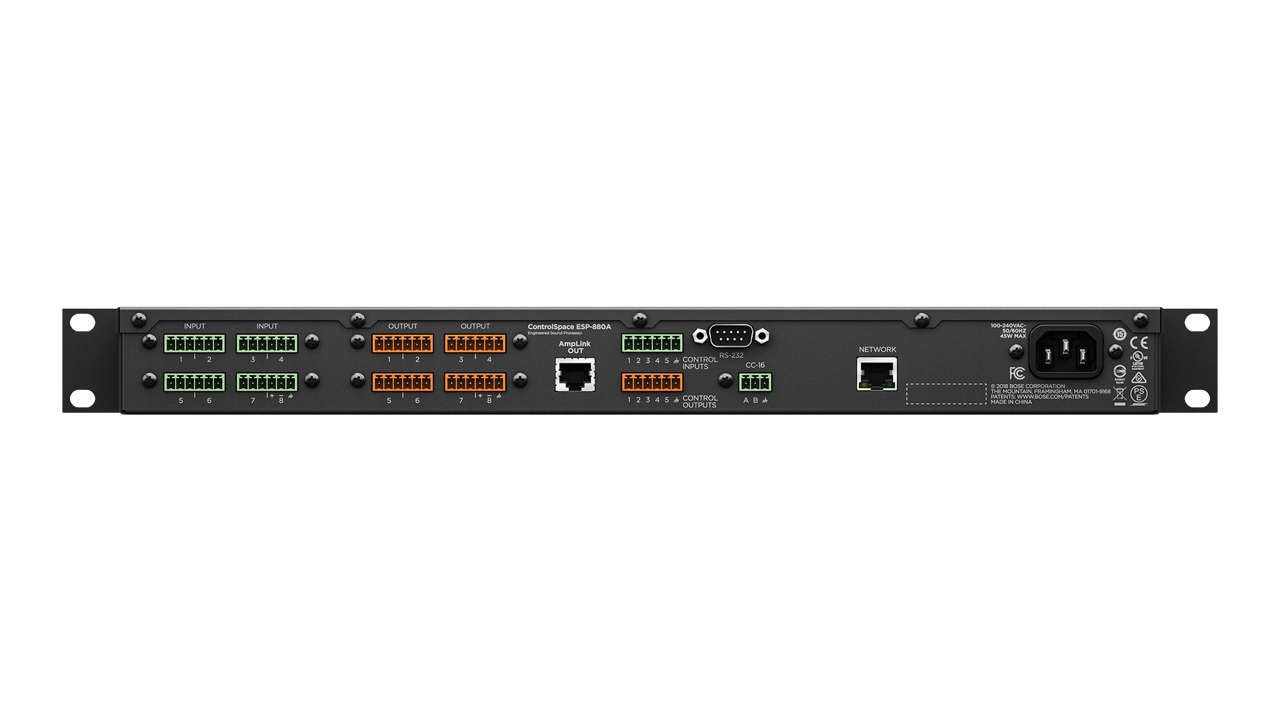

Вбудовані засоби підключення включають порт Ethernet на задній панелі для налаштування та керування, RS-232, 5 входів керування, п'ять керуючих виходів і 8-канальний порт AmpLink для надсилання цифрового аудіо на підсилювачі Bose Professional. ESP-880A також підтримує інтеграцію зі стандартними системами керування, такими як Crestron і AMX, і може використовуватися з будь-якими сумісними варіантами керування кінцевим користувачем Bose Professional, такими як контролери цифрових зон ControlCenter і мобільний пульт дистанційного керування ControlSpace.

Налаштуйте та керуйте ESP-880A за допомогою програмного забезпечення Bose Professional ControlSpace Designer, яке включає великий набір модулів обробки сигналів, таких як автоматичні мікрофонні мікшери, атенюатори прогнозованого зворотного зв’язку, кімнатні змішувачі, багатосмугові графічні та параметричні еквалайзери, бібліотеки гучномовців Bose Професійні генератори сигналів, маршрутизатори, мікшери, AGC, wah, гейти, компресори, селектори джерел і затримки пропонують підвищений рівень функціональності для стандартних аудіододатків. Візуально програмуйте елементи керування для кінцевого користувача та події автоматизації для меншої складності та більш передбачуваної роботи на місці. За допомогою програмного забезпечення ControlSpace Designer ви можете налаштовувати, контролювати та налаштовувати всю свою багатокомпонентну аудіосистему в реальному часі, щоб створювати індивідуальні рішення для аудіо та керування, які економлять час на проектування та забезпечують виняткову гнучкість для кращого задоволення потреб клієнтів.

ФУНКЦІЇ

• Високоякісна аналогова схемазабезпечує мікрофонний і лінійний введення/виведення, працює з дуже низьким рівнем шуму та динамічним діапазоном 115 дБ
• Розширена цифрова обробка сигналу підтримує 48 кГц/24-бітний аудіо, використовує DSP з плаваючою комою з відкритою архітектурою та працює з низькою затримкою для точності звукової системи
• ІнтегрованоВихідний роз’єм AmpLink використовує стандартні кабелі Cat 5 для передачі до 8 каналів нестисненого цифрового аудіо з низькою затримкою на сумісні підсилювачі Bose Professional
• Програмне забезпечення ControlSpace Designerдає змогу використовувати великий набір модулів обробки сигналів, таких як автоматичні мікрофонні мікшери, аттенюатори з прогнозованим зворотним зв'язком, кімнатні перемикачі, багатосмугові графічні та параметричні еквалайзери, бібліотеки гучномовців, генератори сигналів, маршрутизатори, мікшери, АРУ, ваги, гейти, компресори, селектори джерел і затримки
• Різні параметри керування - продукти ControlSpace ESP сумісні з програмованим контролером Bose Professional CC-64, зональними контролерами ControlCenter і клієнтами ControlSpace Remote
• Підтримує промислові стандартні системи керуванняз використанням комплексного послідовного протоколу через вбудовані порти RS-232 і Ethernet, з доступними драйверами для систем на основі AMX і Crestron

Програми

Розроблено для широкого спектру застосувань, зокрема:

• Аудиторії
• Місця поклоніння<

ТЕХНІЧНІ ДАНІ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ПІДСИЛЕННЯ

Розділення каналів (перехресні перешкоди)

< -105 дБ при +4 дБu, вхідний сигнал 1 кГц

Динамічний діапазон

> 115 дБ, A-зважений, 20 Гц – 20 кГц, наскрізний аналоговий сигнал

Частотна характеристика

20 Гц – 20 кГц (+0,3 дБ/-0,1 дБ)

THD+N

0,002% при +4 dBu (A-зважений, 20 Гц – 20 кГц)

ПРИДУШЕННЯ АКУСТИЧНОЇ ЛУНИ (AEC)

Увімкнено AEC

Ні

АУДІОВХОДИ, АНАЛОГОВІ

Канали

8 збалансованих, мікрофон/лінія

З'єднувачі

(4) 6-контактний євроблок, 3,81 мм

Еквівалентний вхідний шум

< -119 дБу при посиленні 64 дБ (вхід 150 Ом, 22 Гц – 20 кГц)

Налаштування посилення

0 дБ, +14 дБ, +24 дБ, +32 дБ, +44 дБ, +54 дБ, +64 дБ, попереднє посилення

Вхідний опір

12 кОм при 1 кГц, з фантомним живленням або без нього

Максимальний вхідний рівень

+24 дБ

Фантомне живлення

48 В постійного струму, 10 мА, вибір для кожного входу

АУДІОВХОДИ/ВИХОДИ, ЦИФРОВІ

Канали

8 вихід AmpLink

З'єднувачі

(1) Вихід RJ-45 AmpLink

Тип

AmpLink (вихід)

АУДІОВИХОДИ, АНАЛОГОВІ

Канали

8 збалансованих, лінія

З'єднувачі

(4) 6-контактний євроблок, 3,81 мм

Максимальний вихідний рівень

+24 дБ

Вихідний опір

66 Ω

ВІДПОВІДНІСТЬ

Сертифіковано EN 54-24

Ні

КЕРУВАННЯ

Входи керування

(5) аналоговий/цифровий, 6-контактний євроблок, 3,81 мм / (1) послідовний RS-232, DB9M / (1) ControlCenter CC-16, 3-контактний євроблок, 3,81 мм

Діапазон напруги, аналоговий

0 В – 3,3 В (5 В максимум)

Діапазон напруги, цифровий

0 В – 3,3 В (поріг 1,6 В)

КОНТРОЛЬНІ ВИХОДИ

Виходи керування

(5) цифровий, 6-контактний євроблок, 3,81 мм

Вихідний струм

Джерело 10 мА, споживання 100 мА (максимальна зовнішня напруга живлення 24 В постійного струму)

Вихідна напруга

Високий: 8 В (відкритий ланцюг), 2,5 В при 10 мА / Низький: < 1 В при 100 мА, двотактний

ЕЛЕКТРИКА

Мережевий роз’єм

Вхід IEC 60320-C14

Мережева напруга

85–264 В змінного струму, 50/60 Гц

Енергоспоживання

< Типова потужність 37 ВА для будь-якої напруги мережі

Розсіювана потужність

22 Вт (75 BTU/год, 19 ккал/год)

ЗАГАЛЬНЕ

Підключення до інтерфейсу комп’ютера

RJ-45 (Ethernet, 100 Мбіт/с)

Програмне забезпечення

Конструктор ControlSpace (Windows)

ІНДИКАТОРИ ТА ЕЛЕМЕНТИ КЕРУВАННЯ

Світлодіодні індикатори стану

(1) світлодіод живлення/статусу, (1) світлодіод сигналу входу/виходу, (1) світлодіод Ethernet, (1) світлодіод керування послідовним портом

ІНТЕГРОВАНИЙ DSP

АЦП і ЦАП

48 кГц / 24 біти

Затримка аудіо

860 мкс, аналоговий вхід на аналоговий вихід

Затримка

43 с

Увімкнено DSP

Так

Максимальний розрахунок
