БУДИЛЬНИК SATEL PERFECTA 16-WRL 5 BINGO GSM

Гібридна (дротова з бездротовою опцією) сигналізація Satel Perfecta 16-WRL з 5 детекторами BINGO Plus

Набір включає:

• пульт управління Satel Perfecta 16-WRL - 1 шт.;
• антена Satel ANT-GSM-I - 1 шт.;
• корпус накладний пластиковий Satel OPU-4 P - 1 шт.;
• Трансформатор Pulsar AWT150 40VA/16V/18V - 1 шт.;
• аксесуари панелі керування (акумуляторний кабель, монтажні контакти, резистори);
• Satel PRF-LCD дротова клавіатура - 1 шт.;
• провідний, кімнатний детектор руху BINGO Plus (стійкий до тварин вагою до 15 кг) - 5 шт.;
• провідний зовнішній оптико-акустичний сигналізатор Yotogi TI700 - 1 шт. ПК;
• необслуговувана батарея 12V 7Ah – 1 шт.;
• інструкція.

❗ Контрольна панель може бути налаштована 3 способами: за допомогою програми Perfecta Soft (від підключеного комп’ютера через кабель RS-232 (TTL)) – потрібен кабель Satel USB-RS або DB9FC/RJ-KPL – не входить у комплект, віддалено (GPRS) та з клавіатури (за допомогою послідовностей клавіш у сервісі) меню).

❗ Детектор продається без тримача, який можна придбати окремо. Доступні такі варіанти: універсальний (настінний) або СН 4 (настінно-стельовий).

ДРОВОДОВА СИСТЕМА СЕРІЇ PERFECTA призначена для захисту об'єктів малого та середнього розміру, таких як квартири, односімейні будинки, рядні будинки, офіси, невеликі компанії тощо. традиційні методи керування системою, панель керування також пропонує більш сучасні, такі як, серед іншого, функціональний та інтуїтивно зрозумілий додаток для мобільних пристроїв PERFECTA CONTROL.

Вбудований модуль GSM/GPRS дозволяє, серед іншого, взаємодія з мобільним додатком, підтримка PUSH-повідомлень, управління/повідомлення через SMS. Пульт управління дозволяє розділити приміщення на 2 зони, з вибором 3 режимів очікування (день, ніч, повний). Кожен вхід можна призначити одній або обом контрольованим зонам.

Панель керування дозволяє створювати бездротову та гібридну установку (підключення до традиційної дротової системи). Двонаправлений зв'язок з бездротовими клавіатурами PRF-LCD-WRL і сиренами MSP-300 R здійснюється в діапазоні 433 МГц. Бездротова установка також використовує сповіщувачі серії MICRA та нові пульти дистанційного керування MPT-350. Це дозволяє легко розширити наявну систему без необхідності прокладання додаткових кабельних каналів.

ППКОП Satel Perfecta 16-WRL має вбудований GSM/GPRS модуль, який дозволяє:

• співпрацювати з додатком PERFECTA CONTROL (системи Android та iOS), з підтримкою PUSH-повідомлень,
• дистанційне налаштування за допомогою програми PERFECTA Soft,
• моніторинг подій (наприклад, на станцію моніторингу охоронного агентства),< /li>
• обмін голосовими повідомленнями,
• контроль за допомогою SMS та аудіопідтвердження (прослуховування звуків із об’єкта, що охороняється).

Підтримує 2 нано- SIM-карти (не входять в комплект), що забезпечує безперервність зв'язку - якщо є проблеми з діапазоном першого оператора, автоматично вибирається друга карта.

Плата електроніки ППК оснащена 8 входів і 4 дротових виходи. b> Їх кількість можна збільшити (до 16 входів і 12 виходів) за рахунок підключення модулів розширення: розширювачі входів INT-E і INT-O або INT-ORS виходи. Це дозволяє розширити систему, додавши більше сповіщувачів, сигнальних пристроїв і навіть виконавчих пристроїв (для керування гаражними воротами, рольставнями, садовими спринклерами).

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Perfecta 16-WRL):

• від 8 до 16 дротових програмованих входів: вибір конфігурації: NO, NC, EOL, 2EOL/ НІ, 2EOL/NC; можливість підтримувати рольставні та датчики вібрації
• від 4 до 12 програмованих дротових виходів
• 2 виходи живлення на головній платі
• додаткові 4 бездротові виходи для підтримки MSP - бездротові сирени 300
• вбудованих модулів: GSM/GPRS з 2 SIM-слотами (SMS, моніторинг станції, мобільний додаток, PUSH-повідомлення); голос (відтворення голосових повідомлень для телефонного обміну повідомленнями); перевірка звукової сигналізації (прослуховування звуків)
• інтегрований радіомодуль, що працює на частоті 433 МГц, забезпечує зашифрований бездротовий зв'язок: двосторонній (з клавіатурами PRF-LCD-WRL і сиренами MSP-300 R), одностороннє (з сповіщувачами серії MICRA і пультами MPT-350)
• поділ системи на 2 зони: 3 режими спостереження в кожній зоні; можливість розподілу входу на дві зони; керування користувачем або за допомогою таймерів
• комунікаційна шина для підключення клавіатур (PRF-LCD) і модулів розширення (INT-E, INT-O, INT-ORS)
• керування системою через за допомогою: клавіатур (до 4) - дротовий PRF-LCD; або бездротовий PRF-LCD-WRL; мобільний додаток PERFECTA CONTROL; Пульти дистанційного керування MPT-350 (до 15)
• можливість оновлення програмного забезпечення (прошивки)
• паролі: 15 паролів користувачів, 1 службовий пароль
• редагування імен ( користувачі), зони, входи, виходи та модулі) сприяння контролю та нагляду за системою
• таймери: 8 таймерів з можливістю встановлення винятків
• пам'ять на 3584 події
• автоматична діагностика основних компонентів системи
• вбудоване імпульсне джерело живлення: захист від перевантаження, захист від повного розряду акумулятора, регулювання зарядного струму акумулятора
• програмування налаштувань ППК: локально (клавіатура , комп’ютер із встановленою програмою PERFECTA Soft, підключений до порту RS 232 (TTL) ППК) або віддалено (комп’ютер із встановленою програмою PERFECTA Soft, підключення до ППК через GPRS)

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (Perfecta 16-WRL):

• програмовані дротові входи: 8
• максимальна кількість програмованих входів: 16< /li>
• li>
• програмовані дротові виходи: 4
• максимальна кількість програмованих виходів: 16
• входи живлення: 2
• шини зв'язку : 1
• клавіатури: до 4
• зони: 2
• телефонні номери для оповіщення: 8
• голосові повідомлення: 16
• li>
• користувачі: 15
• таймери: 8
• пам'ять подій: 3584
• навантажувальна здатність сильнострумових програмованих виходів: 1000 мА / 12 В DC
• навантажувальна здатність виходів програмована слабкострумова: 25 мА / 12 В постійного струму
• Навантажувальна здатність виходу KPD: 500 мА / 12 В постійного струму
• AUX вихідна потужність навантаження: 500 мА / 12 В постійного струму
• рівень захисту згідно з EN 50131: клас 2
• екологічний клас згідно з EN 50130-5: II
• робоча температура: -10°C …+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 18В змінного струму (±15%), 50-60 Гц
• рекомендований трансформатор: 40 ВА
• споживання струму: 220 мА (у режимі очікування), 240 мА (макс.)
• споживання струму від акумулятора: 120 мА (в режимі очікування від акумулятора); 180 мА (макс. від акумулятора)
• вихідна напруга джерела живлення: 12 В постійного струму (±15%)
• діапазон вихідної напруги: 10,5 В…14 В постійного струму
• вихідний струм джерела живлення: 2 А
• струм зарядки акумулятора: 500 мА
• напруга повідомлення про несправність акумулятора: 11 В ±10%
• напруга відключення акумулятора : 10,5 В ±10%
• Розміри електронної плати: 160 x 110 мм
• Вага: 115 г

КОРПУС НАКЛАДНОГО МОНТАЖУ Satel OPU-4 P можна використовувати в підсобних приміщеннях, на відкритому повітрі. Основу кожуха можна вмонтувати в стіну, а значить, сам кожух займатиме менше місця. Універсальний характер і розміри корпусу дозволяють встановлювати всередині ППК SATEL, модулі їх розширення, модулі зв'язку, контролери та багато інших пристроїв.

Він оснащений подвійним протидиверсійним захистом: від відкриття. кришку та не знімати її зі стін. Також є місце для монтажу мережевих трансформаторів на 40 або 60 ВА та резервної батареї на 12 В ємністю 7 або 7,2 А·год. Не блокує та не послаблює радіосигнал, тому всередині можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-4 P):

• подвійний захист від злому
• можливість встановлення бездротових пристроїв з антенами всередині корпусу
• місце для трансформатора: 40 або 60 ВА
• можливість встановлення блоку живлення APS-412 замість трансформатора
• поверхневий монтаж
• застосування: ППК, модулі розширення та модулі зв'язку GSM - виробництва SATEL ; Контролери дверей ACCO з блоком живлення та без; Пульт контролю доступу ACCO-NT
• розміри: 266 x 286 x 100 мм

ДВОДІАПАЗОННА АНТЕНА Satel ANT-GSM-I з роз'ємом IPX працює в 2 діапазонах частот: 900/1800 МГц. Призначений для роботи з:

• ППК PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• Модуль сигналізації MICRA.

Антена може бути розміщена в пластикових корпусах SATEL зі спеціальним місцем для кріплення даного типу пристроїв, наприклад ОПУ-4 П , ОПУ-3 П, ОПУ-2 Б.

НЕОБСЛУГОВУВАНА БАТАРЕЯ 12 В 7 А·год:

• номінальна напруга 12 В
• номінальна ємність 7 А·год
• розміри: 151 x 65 x 94 мм (довжина/ширина/висота), загальна висота: 100 мм
• вага 2,0 кг

ТРАНСФОРМАТОР Pulsar AWT150 призначений для живлення пристроїв, які потребують напруги змінного струму: U1, U2 або U3.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT150) ):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3): 16 В / 18 В
• потужність: 40VA
• споживаний струм при номінальному навантаженні від мережі ~230V: 0,20A
• номінальний вихідний струм (I1/I2/I3): 2,2A / 2,0A< /li >
• захист від короткого замикання та перевантаження: запобіжник F у первинному колі трансформатора (T 315 мА/250 В)
• термічний захист: 130 градусів C (необоротний)
• підключення з'єднувачі: AWG 24-12, 2,5 мм2
• ступінь захисту: IP30
• корпус: PC/ABC, UL94-V0
• робоча температура/термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 72 x 115 x 70 мм

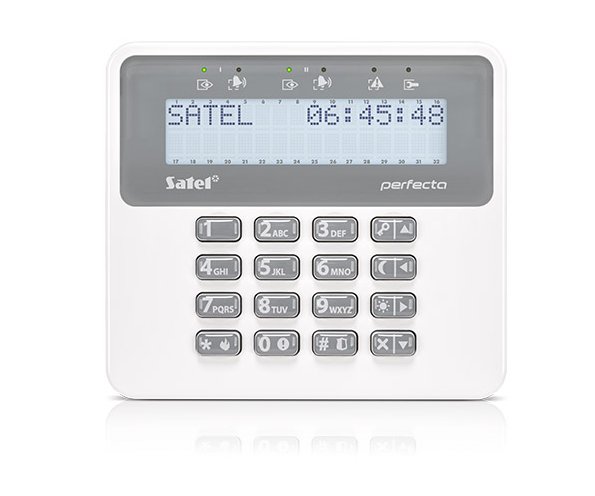

ДРОТОВА КЛАВІАТУРА Satel PRF-LCD використовується для повсякденної роботи ППК серії PERFECTA. Великі клавіші, РК-дисплей і світлодіоди, що відображають стан системи, роблять роботу системи зручною і зрозумілою для всіх користувачів. На клавіатурі, крім цифрових клавіш, також є кнопки, які дозволяють швидко активувати вибраний режим спостереження (денний, нічний, повний) і викликати 3 тривоги: атака, пожежа, допомога.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТУ (PRF-LCD):

• сумісність із панелями керування серії PERFECTA
• великий РК-дисплей, який добре читається< /li>
• світлодіоди для інформації про стан груп і системи
• швидка активація вибраного режиму очікування за допомогою функціональних клавіш
• тривоги ПАНІКА, ПОЖЕЖА, ДОПОМОГА клавіатура
• дисплей і підсвічування клавіш
• li>
• звукова сигналізація вибраних подій в системі
• сигналізація втрати зв'язку з ППК

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (PRF-LCD):

• робоча температура: -10 °C...+55 °C< /li>
• напруга живлення: 12 В постійного струму
• споживаний струм: 30 мА (у режимі очікування), 50 мА (макс.)
• розміри корпусу: 139 x 124 x 22 мм
• вага: 246 г.

ВНУТРІШНІЙ ПРОВОДОВИЙ ДЕТЕКТОР РУХУ PIRBINGO Plus має лише цифрові датчики PIR, завдяки чому він уникає перетворення, характерного для традиційних датчиків і набагато точніший у виявленні вторгнень, він не схильний до перешкод, таких як біле світло, ультрафіолетове світло, зміна температури, рух повітря від систем опалення/охолодження, і повністю стійкий до електромагнітного випромінювання.

Це також оснащений радіусом дії до 15 м, кутом виявлення 100 градусів і стійкістю до домашніх тварин вагою до 15 кг.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТУ (BINGO Plus):

• діапазон 15 м
• кут виявлення: 100 градусів
• опір тваринам до 15 кг
• лінзи від Fresnel Technologies, Inc. технологія Технологія LODIFF® для реалізації оптики в поєднанні з матеріалами POLY IR®
• цифровий фільтр білого світла
• дуже висока стійкість до RFI (без традиційних підсилювачів)
• немає аналогових компонентів, повністю цифровий PIR підключається безпосередньо до мікропроцесора
• рекомендована висота встановлення: 1,8~2,1 м
• сигналізація ввімкнення/вимкнення - синій світлодіод
• лічильник імпульсів (1 або 2 імпульси)
• додатковий роз'єм EOL
• тампер

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (BINGO Plus):

• діапазон виявлення: 15 м
• кут: 100 градусів
• Матеріал лінзи Френеля LODIFF® POLY IR® 4
• Світлодіод: синій
• тривалість тривоги: 2 секунди
• самоперевірка: немає
• тестовий світлодіод: так
• реле: так
• вбудовані кінцеві резистори: так
• зона наближення: так
• відкритий та розривний тампер: так
• антимаскування: немає
• лічильник імпульсів: так
• Стійкість до радіочастотних перешкод: 30 В/м
• температурна компенсація: так
• стандарти: EN 50131-2-2 Клас 2 EN 50131 -2-2 Клас II
• встановлення: стеля або стіна
• матеріал: ABS
• рекомендована висота встановлення: 1,8 - 2,1 м
• робоча температура: -10 градусів C ... +40 градусів C
• напруга живлення: 13,8 В постійного струму
• розміри: 114 x 63 x 40 мм

ЗОВНІШНІЙ ПРОВОДОВИЙ СИГНАЛІЗАТОР Yotogi TI700 оснащений п'єзоелектричним перетворювачем, що випромінює звук з інтенсивністю макс. 120 дБ. Оптична сигналізація здійснюється за допомогою світлодіодних діодів. Пристрій оснащений 3 антидиверсійними системами: відкриття корпусу, від'єднання від основи та спроба спінити його. Під час монтажу інсталятор може вибрати спосіб модуляції звукового сигналу, а також ви можете незалежно запускати акустичний і оптичний сигнали. Корпус сирени виготовлений з якісного пластику.

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (TI700):

• оптична сигналізація за допомогою яскравих світлодіодів
• потрійний протидиверсійний захист (відкриття корпусу, відрив) стіна, піноутворення)
• інтенсивність звуку: макс. 120 дБ
• робоча температура: -35°C +60°C
• напруга живлення: 12В постійного струму
• споживання струму (середнє): акустична сигналізація до 250 мА, оптична 35 мА
• розміри: 300 x 300 x 78 мм
• вага: 0,9 кг
