Підсилювач внутрішньої антени з джерелом живлення AWS-1142 SilverLine

2 телевізори

Екранований корпус

Польський продукт

Набір живлення 12В 300mA

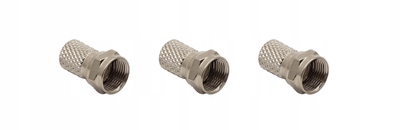

У набір входять3 конектори типу F

Польська компанія AMS займається виробництвом пристроїв, необхідних для будівництва малих та середніх індивідуальних антенних установ. Він має сучасний апарат управління та вимірювання, що дозволяє виробляти пристрої з дуже хорошими технічними параметрами.

Підсилювач AWS-1142 призначений для роботи в індивідуальних і колективних антенних установках RTV. У разі індивідуальної установки антени слід підключати за допомогою кросовера. Підсилювач може живити попередні підсилювачі 12 В. Для цього перемістіть перемичку згідно з інструкціями, що входять до набору.

Набір включає стабілізоване джерело живлення 12 В 300 мА зі штекером 3,5, хоча ви також можете використовуйте джерело живлення через вихід підсилювача (використання джерела живлення з роздільником).

Примітка: у разі дистанційного живлення обчисліть максимальний струм живлення постачання з урахуванням використ попередні підсилювачі. Серія AWS-114x включає одинарні, подвійні, потрійні та чотиривихідні підсилювачі. У порівнянні зі старішою серією AWS-14x змінено спосіб регулювання посилення, яке тепер відбувається між каскадами підсилювача, що дуже позитивно впливає на шумові властивості (у попередній версії регулювання було на вході) .

Підсилювачі AWS - 114x мають елегантний міцно литий корпус, який ідеально захищає підсилювач від зовнішніх перешкод. AWS-1142 також має корекцію затухання в кабелі 3 дБ.

Підсилювач не призначений для роботи на відкритому просторі або в місцях з підвищеною вологістю.

Підсилювач проходить повний DVB-діапазон T2 і FM, тому його можна використовувати для установок, які включають телевізійні та радіосигнали (після підключення антен за допомогою відповідного кросовера).

схема використання підсилювача телевізійної антени. Якщо підсилювач використовується в антенні, забезпечуйте напругу 12 В від AWS-1142. Для цього потрібно змінити перемичку відповідно до опису в інструкціях. Перемичка розташована на підсилювальній пластині - доступ до неї після видалення корпусу.

Схема використання підсилювача телерадіоантени з використанням кросовера ЗА-106АМс. Завдяки цьому рішенню ми можемо розподілити сигнал, наприклад, на 2 телевізори та одне радіо. Антени можуть містити балуни або підсилювачі. Якщо в антені використовується підсилювач, подайте напругу 12 В від AWS-1142. Для цього потрібно пересунути перемичку, як описано в інструкції. Перемичка розташована на платі підсилювача - доступ до неї після зняття корпусу.

Налаштування підсилювача проводиться після видалення корпусу, що захищає від ненавмисних налаштувань. На підсилювальній пластині є перемичка, що використовується для передачі підсилювача в антену.

Технічні дані:

• Діапазон частот [МГц]: 87-790
• Кількість входів/виходів: 1/2
• Посилення [дБ]: 17/19 +/-2
• Макс. вихідний рівень 2kTV [dBuV] : 104
• IMA3 [dBuV]: 98
• IMA2 [dBuV]: 85
• Власний шум [дБ]: <=4
• Порушення невідповідності [дБ]: => 10
• Діапазон регулювання посилення (середня смуга) [дБ]: 0....10 +/-2
• Живлення постійного струму [В]: 12 +/-10%
• Струм споживання [мА]: 80 +/-10%
• З'єднувачі F-типу [Ом]: 75
• Робоча температура ['C]: -25.....+55
