Бак буферний змійовик SG(B) 300 л, стоячий, поліуретан, скай, v.2 GALMET 71-300000N

GALMET

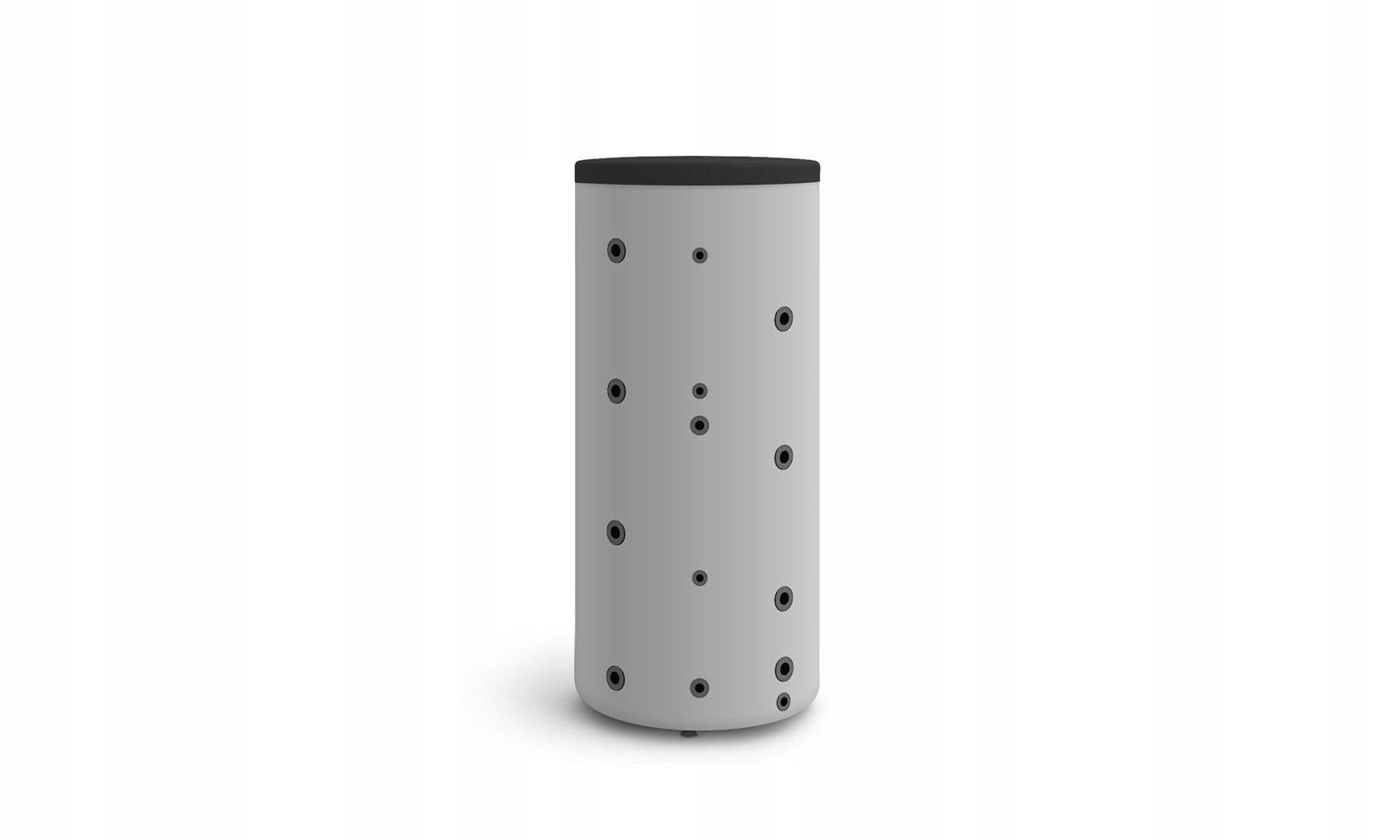

Бак буферний зі змійовиком SG(B) 300 л, стоячий, поліуретан, скай, v.2

ЗАСТОСУВАННЯ ТА ПЕРЕВАГИ ПРОДУКТУ:

• Водяний резервуар (буфер), призначений для демінералізованої котлової води або розчину гліколю
• Постачання від кількох незалежних джерел тепла (котел центрального опалення, тепло насос , камін)
• Максимальний робочий тиск бака - 0,3 МПа; теплообмінник - 0,6 МПа
• Усі гідравлічні з'єднання розташовані в передній частині бака

ТЕХНІЧНІ ДАНІ:

• Ємність: 311 л
• Клас енергоефективності ErP: B
• Максимальний робочий тиск бака: 0,3 МПа
• Максимальний робочий тиск змійовика: 0,6 МПа
• Максимальна робоча температура бака : 95 °C
• Максимальна робоча температура змійовика: 110 °C
• Площа змійовика: 1,4 м2
• Ємність змійовика: 9,8 л
• Вага нетто (без ізоляції, зі змійовиком): 97 кг
• Тип продукту:
• Тип продукту:
• b> БУФЕРНА ЄМНІСТЬ
• Позначення: для центральне опалення
• Версія: стояча
• Тип буфера: зі змійовиком
• Тип обмінник: ємнісний
• Код виробника: 71-300000N

ЛЕГЕНДА ДО ТЕХНІЧНОГО КРЕСЛЕННЯ:

h1 - котлова вода (Gw): 6/4"/220 мм

h2 - повернення з змійовик (Gw): 1"/220 мм

h3 - котлова вода (Gw): 6/4"/220 мм

h4 - котлова вода (Gw): 6/4 "/ 410 мм

h5 - кришка датчика I (Ø): 1/2"/500 мм

h6 - котлова вода (Gw): 6/4"/600 мм< /p

h7 - котлова вода (Gw): 6/4"/785 мм

h8 - подача змійовика (Gw): 1"/690 мм

h9 - котел вода: 6/4"/975 мм

h10 - кришка датчика II: 1/2"/975 мм

h11 - котлова вода (Gw): 6/4"/1165 мм

h12 - котлова вода (Gw): 6/4"/1355 мм

h13 - кришка датчика III (Ø): 1/2"/1355 мм
