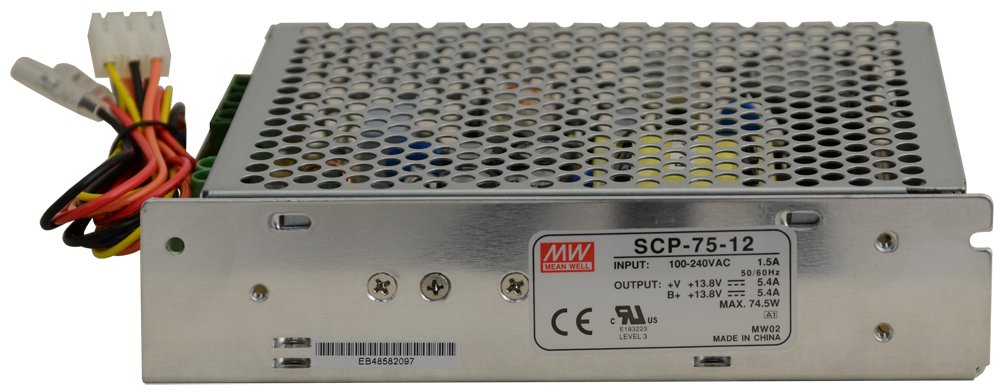

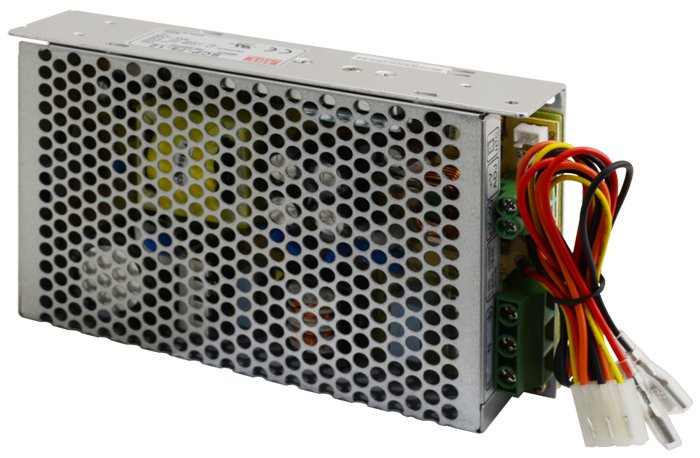

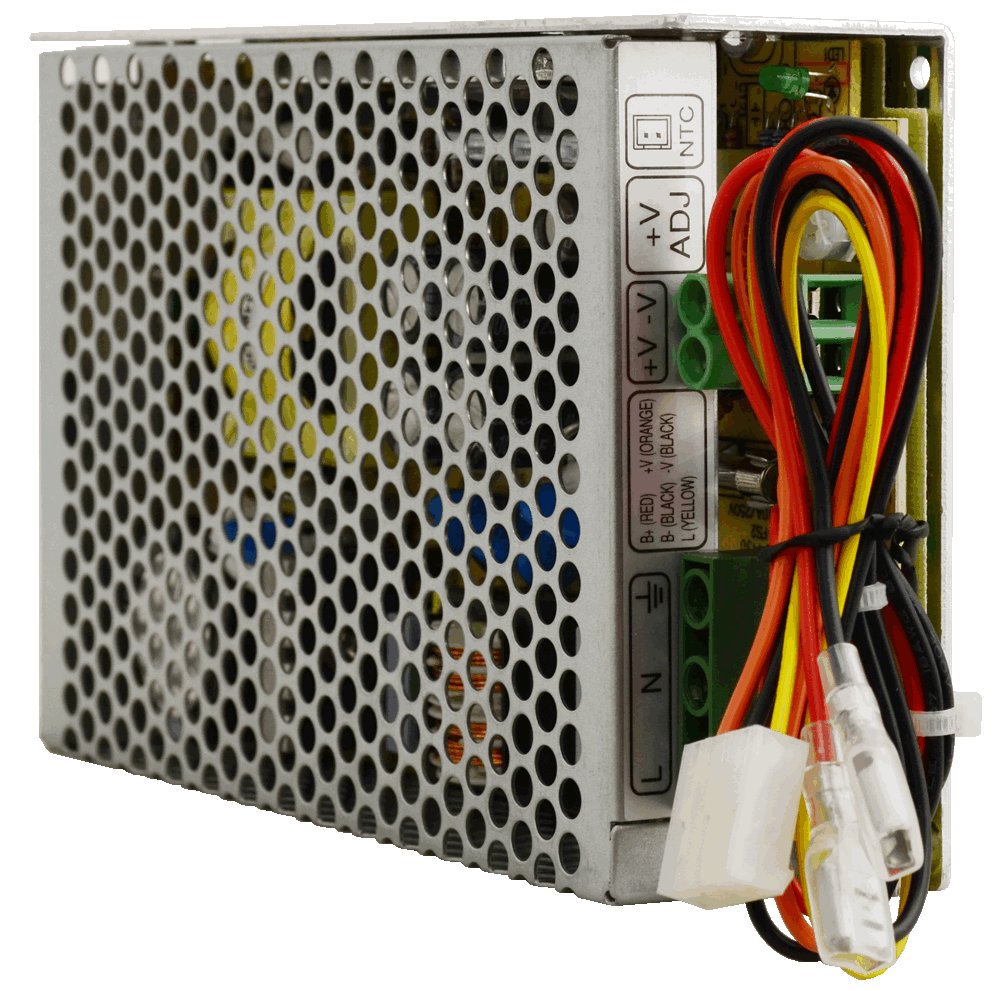

Буферний блок живлення Mean Well SCP-75-12 12 В постійного струму 5,4 A

Опис:

Джерела живлення серії SCP призначені для живлення електронних пристроїв, промислової автоматизації, систем контролю доступу, систем сигналізації тощо. у співпраці з батареєю необслуговуваних батарей. Вони характеризуються невеликими розмірами та високою ефективністю.

Блок живлення призначений для вбудовування всередину пристроїв, що живляться.

Найважливіші особливості джерела живлення MeanWell SCP-75-12:

• Універсальна напруга живлення змінного струму/Повний діапазон
• Захист : коротке замикання, перенапруга та перевантаження
• Вбудована функція температурної компенсації (працює зі 100% ефективністю в широкому діапазоні температур)
• Захист від падіння напруги та зворотної полярності батареї
• Охолодження відкритої системи (без примусової циркуляції повітря)
• Енергоспоживання без навантаження < 0,75 Вт
• Індикація живлення змінного струму за допомогою світлодіода
• Можливе встановлення на на DIN-рейку та на плоску поверхню< /li>

Технічні характеристики:

Вихідні параметри:

• Вихідна напруга: 13,8 В постійного струму
• Вихідний струм: 5,4 A
• Діапазон вихідного струму: 0–5,4 A
• Вихідна напруга акумулятора: 13,4 В постійного струму
• Максимальний струм заряджання акумулятора: 5,4 A
• Діапазон зарядного струму батареї: джерело живлення має загальний вихід батареї, відокремлений від виходу джерела живлення запобіжником. Струм зарядки залежить від струму, який споживає пристрій - 0 - 5.4A.
• Рекомендований акумулятор: необслуговуваний/гелевий 12V 7-18Ah
• Потужність: 74.50W
• Перешкоди та шум: 120 мВ p-p
• Діапазон вихідної напруги: 12 – 14,5 В постійного струму
• Допуск вихідної напруги: ± 2%
• Стабілізація відносно мережі зміни: ± 1%
• Стабілізація навантаження: ± 1%
• Час встановлення/наростання/утримання: 500 мс/30 мс/50 мс

Вхідні параметри:

• Діапазон вхідної напруги: 85-264 В змінного струму або 120-370 В постійного струму
• Діапазон частот: 47 – 63 Гц
• ККД: 80%
• Вхідний струм: 0,9 А (при 230 В змінного струму)
• Максимальний стрибок струму: 45 А (при 230 В змінного струму)
• Струм витік: < 2 мА (при 240 В змінного струму)

Безпека:

• Від перевантаження: вихідний струм 6,5 – 8,7 A Тип захисту: відключення вихідної напруги; напруга повертається, коли перевантаження припиняється.
• Перевищення напруги: 16,6–19,3 В
• Проти надмірного розряду акумулятора: немає

Навколишнє середовище:

• Робоча температура: від -20 до +60oC
• Робоча вологість: 20–90% (без конденсації)< /li >
• Температура та вологість зберігання: від -40 до +85oC, 10 – 95 RH
• ККД як функція температури: ± 0,03% / oC (0 – 50oC) на виході
• li>
• Вібрації: 10–500 Гц, 2G 10 хв/1 цикл, 60 хв уздовж кожної осі X, Y, Z

Безпека:

• Стандарти: UL60950-1, TUV EN60950-1
• Випробувальна напруга ізоляції: I/P-O/P: 3 кВ Змінний струм, I/P-FG: 2 кВ змінного струму, O/P-FG: 0,5 кВ змінного струму
• Опір ізоляції: I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постійного струму. /li>
• Стійкість до EMS: відповідає стандартам EN61000-4-2, 3, 4, 5, 6, 8.11, ENV50204, EN55024, EN61000-6-1, рівень легкої промисловості, критерій A

Інше:

• MTBF: 461,2 тис. годин відповідно до стандарту MIL-HDBK-217F (25oC)
• Розміри: 159 x 97 x 38 мм (довжина x ширина x висота)
• Вага: 0,5 кг

Примітки:

1. Усі параметри, якщо не зазначено інше, визначаються за джерела живлення 230 В змінного струму, номінального навантаження, 25°C, відносної вологості 70%.

2. Перешкоди та шум виміряно в діапазоні 20 МГц за допомогою зонда (пари скручених проводів довжиною 12 дюймів) із кінцевими конденсаторами 0,1 мкФ і 47 мкФ.

3. Допуск – включає допуск, що є результатом стабілізації мережі та коливань навантаження.

4. Якщо блок живлення розглядається як пристрій, який буде встановлено всередині кінцевого продукту, продукт слід повторно перевірити (включно з вбудованим блоком живлення) на відповідність директивам щодо електромагнітної сумісності.
