Буферний блок живлення SATEL APS-612

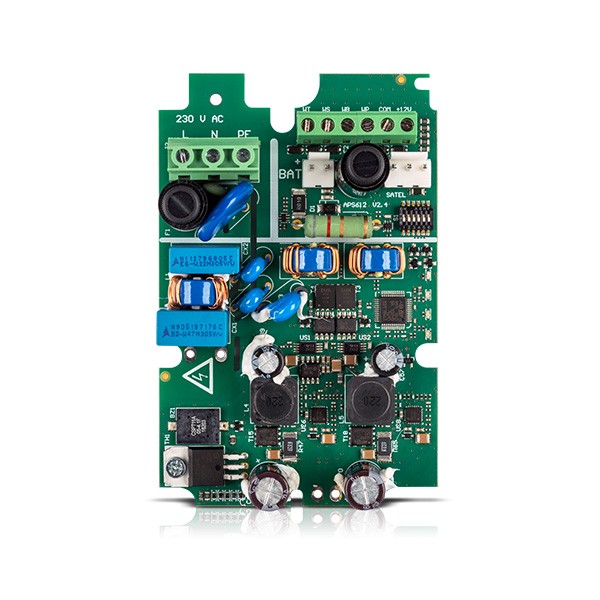

Буферний блок живлення APS-612

APS-612 — це вдосконалений буферний блок живлення, який відповідає високим вимогам безпеки 3-го рівня, визначеним у стандарті EN 50131-3. Його ККД по струму 6 А: 3 А для живлення пристроїв + 3 А для зарядки акумулятора. Призначений для живлення приймачів, що працюють при напрузі 12 В постійного струму. Це стосується не тільки пристроїв, які знаходяться в системах сигналізації, системах контролю доступу або відеоспостереження. APS-612 також можна використовувати для живлення медичних пристроїв або в установках промислової автоматизації чи системах критичної інфраструктури. Має спеціальний 3-контактний роз'єм, призначений для роботи з пристроями SATEL, в тому числі: розширювачі входів і виходів або панелі контролю доступу ACCO-NT.

Використаний у конструкції імпульсний блок живлення топології LLC характеризується високим ККД і забезпечує дуже хороші параметри електроживлення з низькими тепловими втратами. Завдяки прямому живленню від мережі змінного струму 230 В пристрій не потребує встановлення додаткового мережевого трансформатора. APS-612 оснащений тепловим захистом, захистом від короткого замикання та перевантаження. Має фільтр перешкод на вході та активну систему корекції коефіцієнта потужності PFC (до 0,98).

Акумулятор можна підключити безпосередньо до джерела живлення. Мікропроцесорний контроль стану та параметрів батареї, точне регулювання напруги та функція автоматичного відключення у разі надмірного розряду забезпечують стан батареї та подовжують термін її служби, обмежуючи можливість пошкодження.

Сигнальні світлодіоди відповідають для індикації: наявності живлення від мережі, стану живлення акумулятора та виникнення несправності - перегріву, перевантаження або короткого замикання виходу. Несправності додатково сигналізуються звуковим сигналом. Чотири виходи типу OC дозволяють сповіщати сигналізацію про збої. Зміни їх стану інформують про: перевищення робочої температури, падіння напруги батареї нижче допустимого значення, перевантаження на виході або зникнення живлення в мережі.

• Відповідає вимогам EN 50131-3 клас 3,< /li>
• відповідає вимогам стандарту безпеки EN 60950-1,
• відповідає рівню провідних і випромінюваних електромагнітних перешкод згідно зі стандартом EN 55011 клас B,
• високоефективний імпульсний блок живлення 12 В постійного струму з активним PFC, не потребує мережевого трансформатора,
• загальна потужність джерела живлення 6 A: 3 A (вихід) + 3 A (зарядка),
• захист від короткого замикання та перевантаження,
• можливість підключення свинцево-гелевого акумулятора,
• можливість вибору струму зарядки акумулятора (1,5 A/3 A),
• захист від повного розряду батареї,
• захист від перегріву джерела живлення,
• 4 OC виходи сигналізують про несправності,
• оптична індикація стану електромережі, батареї, перевантаження, перегріву та короткого замикання,
• порушення звукової сигналізації,
• спеціальний роз'єм для взаємодії з пристроями SATEL: INT-E, INT-O , INT‑PP, INT-ADR, INT-ORS, INT-IORS, ACCO-NT,
• дизайн, що дозволяє встановлювати на DIN-рейку 35 мм і в OPU-3 P, OPU-4 P та OPU -4 PW, корпуси OMI-5.

ТЕХНІЧНІ ДАНІ:

• Екологічний клас II,
• Розміри корпусу 78 x 122 x 84 мм,
• Діапазон робочих температур -10...+55 °C,
• Напруга живлення 195 - 265,
• Вага 525 г,
• Напруга повідомлення про вихід з ладу акумулятора (± 10%) 11,5 В,
• Напруга відключення батареї (±10%) 10,5 В,
• Рівень захисту згідно з EN 50131 клас 3,
• Енергія ККД до 90%,
• Потужність виходів: WS, WB, WP, WT (тип OC) 50 мА,
• Вихідний струм - джерело живлення 3 А,
• Вихідний струм - зарядка акумулятора (перемикається) 1,5 / 3 A,
• Фактична вихідна напруга 13,8 В постійного струму,
• Номінальна вихідна напруга (відповідно до IEC 38) 12 В постійного струму ,
• PF (корекція коефіцієнта потужності) до 0,98,
• Тип джерела живлення (відповідно до стандарту EN 50131) A.
