APR0000118

КОНТРОЛЕР - РЕГУЛЯТОР ТЕМПЕРАТУРИ

RKC REX-C100FK02-M*AN (AC 230V)

(ВБУДОВАНЕ РЕЛЕ)

З ДАТЧИКОМ ТЕМПЕРАТУРИ ТИПУ K

0°C .. 800°C 1,5 м

Регулятор температури RKC REX-C100 встановлюється, серед іншого, у багатьох популярних паяльних станціях, призначених для ремонту систем BGA, і дуже широко в промисловості в таких пристроях, як машини для лиття під тиском, зварювальні машини, пакувальні машини , екструдери, печі, холодильні камери та багато інших пристроїв, які потребують точного контролю температури.

Його призначення — підтримувати температуру на встановленому значенні (SV) шляхом її тестування (PV) за допомогою підключеної термопари типу: K, J, R, S, B, E, T, N (JIS/ IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

REX-C100, залежно від підключеної термопари, може регулювати температуру в діапазоні -199-1820°C.

Заводські налаштування контролера: SLH (макс. температура) = 400°C і SL1 (датчик K-типу) = 0000.

Ці параметри можна змінити в меню.

Контролер має 3 світлодіоди, які вказують:

• ALM - перевищення заданого значення температури,
• ATU - відключення функції PID (автоналаштування),
• OUT - увімкнення нагрівального елементу.

Параметри REX C100FK02-M*AN:

• Модель: REX-C100FK02-M*AN
• Тип датчика температури: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS) - (датчики доступні в нашій пропозиції)
• Точність вимірювання: 0,5% або +/- 3°C
• Цикл вибірки: 0,5 с
• РЕЛЕЙНИЙ вихід: реле - також підтримує реле SSR (доступні в нашій пропозиції)
• Вихідне навантаження: 7A 250VAC / 10A 125VAC / 10A 125VDC / 10A 28VDC
• Вихід тривоги: так
• Індикація тривоги: світлодіод
• Діапазон вимірюваних температур: -199,9–1820°C (залежно від типу підключеної термопари)
• Робоча температура: 0–50°C
• Подвійний світлодіодний дисплей: вимірюваний (PV) і встановлений (SV).
• Живлення: 220-230 В змінного струму
• Зовнішні розміри: 48x48x100 мм
• Установчі розміри: 45x45 (глибина 100 мм)

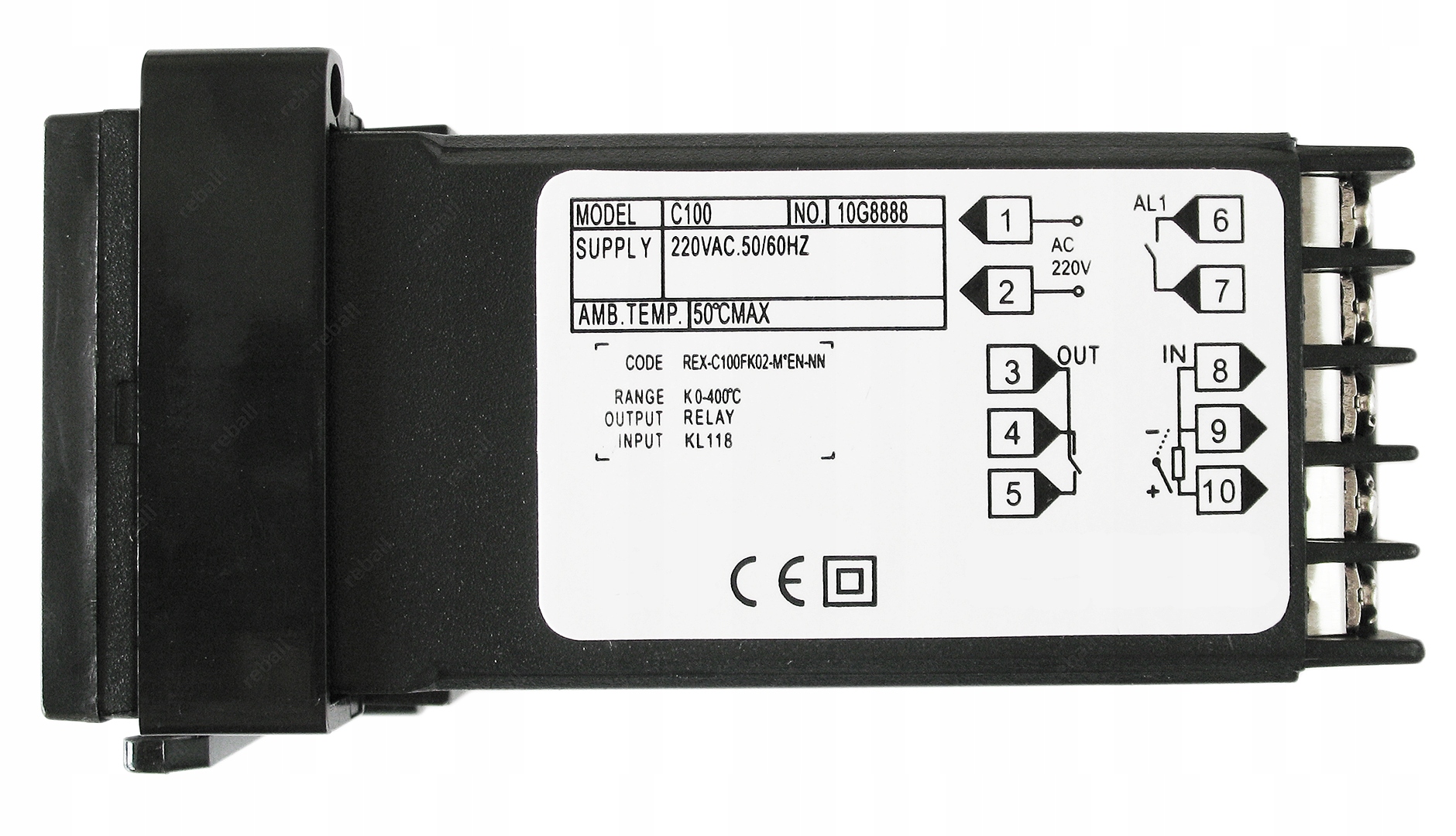

Швидке підключення REX C100FK02-M*AN:

• 1, 2 - джерело живлення змінного струму 220-230 В
• 9(-), 10(+) - термопара (датчик температури)
• 3, 4 - вихід безпосередньо на керований пристрій або реле SSR (для реле SSR потрібне окреме джерело живлення залежно від його типу DC-AC, AC-AC, DC-DC)

Детальна технічна інформація та налаштування надаються в посібнику користувача англійською та польською мовами.

У набір також входить датчик температури К-типу, розміщений усередині кришки з нержавіючої сталі з кабелем довжиною 1,5 м.

Датчики цього типу широко використовуються в промисловості: термопластавтоматах, вулканізаторах, печах, термокамерах.

Технічні параметри датчика:

• Тип термопари: K
• Діапазон вимірювання: 0-800°C з точністю +/-2,5°C або 0,75%
• Кришка: нержавіюча сталь
• Кріплення кабелю: клеєна кришка
• Діаметр оболонки: 5 мм
• Довжина оболонки: 30 мм
• Довжина кабелю: 1,5 м
• Ізоляція кабелю: скловолокно зі сталевою опліткою - термостійкість до 400°C
• Підключення: роз’єми (червоний +, синій -)
